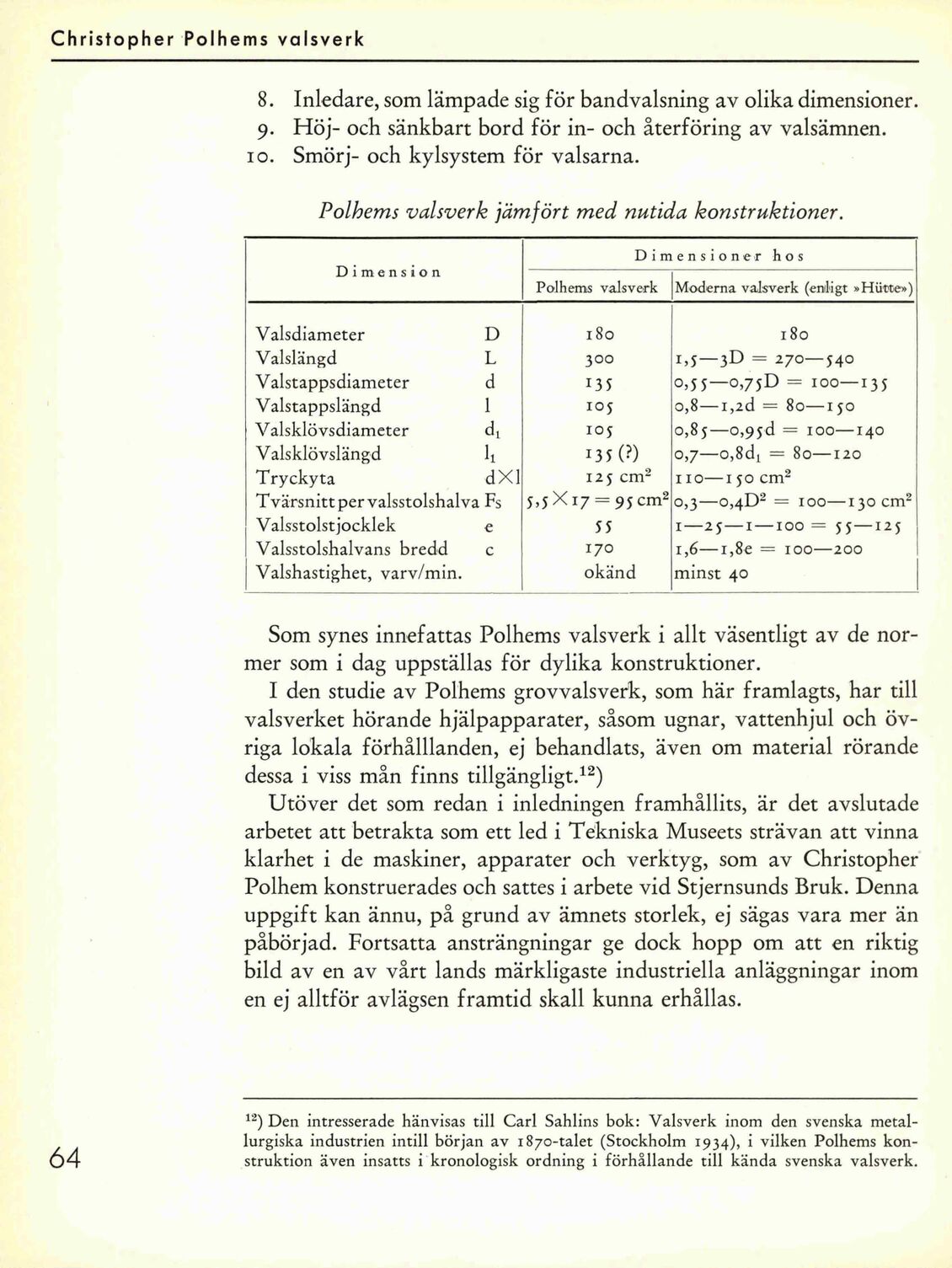

Christopher Polhems valsverk
64
8. Inledare, som lämpade sig för bandvalsning av olika dimensioner.
9. Höj- och sänkbart bord för in- och återföring av valsämnen.
10. Smörj- och kylsystem för valsarna.
Polhems valsverk jämfört med nutida konstruktioner.
Dimensioner hos
Dimension
Polhems valsverk Moderna valsverk (enligt »Hitte»)
Valsdiameter D 180 180
Valslängd L 300 1,5—3D = 270—540
Valstappsdiameter d 135 0,5 5—0,75D = 100—135
Valstappslängd l 105 0,8—1,2d = 80—150
Valsklövsdiameter dj 105 0,85 —0,95d = 100—140
Valsklövslängd L 135 (2?) 0,7—0,8d, = 80—120
Tryckyta d XI 125 cm? I110—150 cm?
Tvärsnitt per valsstolshalva Fs |5$>5 17 = 95 cm?lo,3—0,4D? = 100—130 cm?
Valsstolstjocklek e 55 I—25—1—100 = 55—125
Valsstolshalvans bredd c 170 1,6—1,8€ = 100—200
Valshastighet, varv/min. okänd minst 40
Som synes innefattas Polhems valsverk i allt väsentligt av de nor-
mer som i dag uppställas för dylika konstruktioner.
I den studie av Polhems grovvalsverk, som här framlagts, har till
valsverket hörande hjälpapparater, såsom ugnar, vattenhjul och öv-
riga lokala förhålllanden, ej behandlats, även om material rörande
dessa 1 viss mån finns tillgängligt.!?)
Utöver det som redan 1i inledningen framhållits, är det avslutade
arbetet att betrakta som ett led i Tekniska Museets strävan att vinna
klarhet i de maskiner, apparater och verktyg, som av Christopher
Polhem konstruerades och sattes i arbete vid Stjernsunds Bruk. Denna
uppgift kan ännu, på grund av ämnets storlek, ej sägas vara mer än
påbörjad. Fortsatta ansträngningar ge dock hopp om att en riktig
bild av en av vårt lands märkligaste industriella anläggningar inom
en ej alltför avlägsen framtid skall kunna erhållas.
122) Den intresserade hänvisas till Carl Sahlins bok: Valsverk inom den svenska metal-
lurgiska industrien intill början av 1870-talet (Stockholm 1934), i vilken Polhems kon-
struktion även insatts 1 kronologisk ordning i förhållande till kända svenska valsverk.
