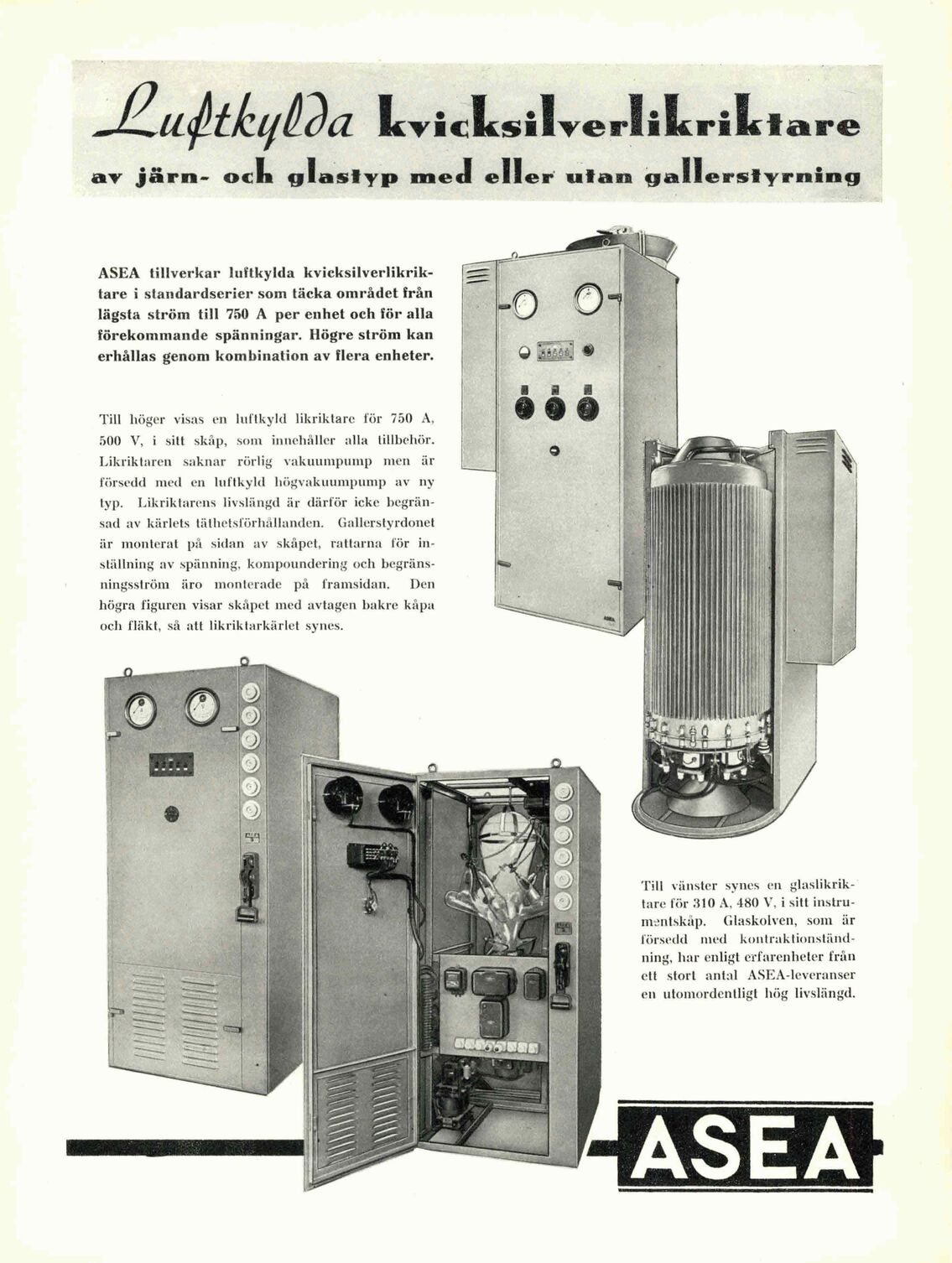

PLuftkylda kalkon
av järn- och glastyp med eller utan gallerstyrning
ASEA tillverkar luftkylda kvicksilverlikrik-
tare i standardserier som täcka området från
lägsta ström till 750 A per enhet och för alla
förekommande spänningar. Högre ström kan
erhållas genom kombination av flera enheter.
Till höger visas en luftkyld likriktare för 750 A,
500 V, i sitt skåp, som innehåller alla tillbehör.
Likriktaren saknar rörlig vakuumpump men är
försedd med en luftkyld högvakuumpump av ny
typ. Likriktarens livslängd är därför icke begrän-
sad av kärlets täthetsförhållanden. Gallerstyrdonet
är monterat på sidan av skåpet, rattarna för in-
ställning av spänning, kompoundering och begräns-
ningsström äro monterade på framsidan, Den
högra figuren visar skåpet med avtagen bakre kåpa
och fläkt, så att likriktarkärlet synes.
Till vänster synes en glaslikrik-
tare för 310 A, 480 V, i sitt instru-
mentskåp. Glaskolven, som är
försedd med kontraktionständ-
ning, har enligt erfarenheter från
ett stort antal ASEA-leveranser
en utomordentligt hög livslängd.
=
