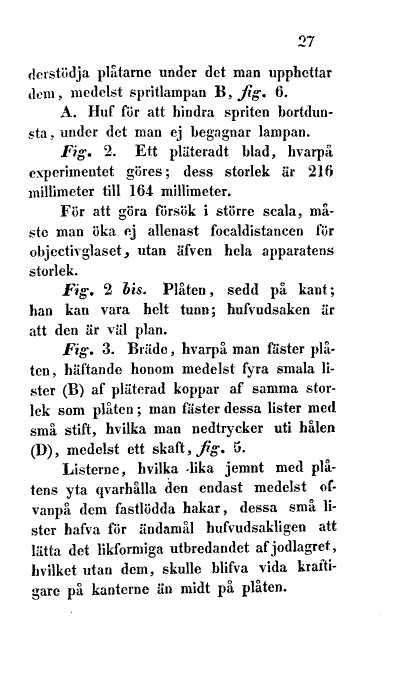

understödja plåtarne under det man upphettar
dem, medelst spritlampan B, fig. 6.
A. Huf för att hindra spriten
bortdunsta, under det man ej begagnar lampan.
Fig. 2. Ett pläteradt blad, hvarpå
experimentet göres; dess storlek är 216
millimeter till 164 millimeter.
För att göra försök i större scala,
måste man öka ej allenast focaldistancen för
objectivglaset, utan äfven hela apparatens
storlek.
Fig. 2 bis. Plåten, sedd på kant;
han kan vara helt tunn; hufvudsaken är
att den är väl plan.
Fig. 3. Bräde, hvarpå man fäster
plåten, häftande honom medelst fyra smala
lister (B) af pläterad koppar af samma
storlek som plåten; man fäster dessa lister med
små stift, hvilka man nedtrycker uti hålen
(D), medelst ett skaft, fig. 5.
Listerne, hvilka lika jemnt med
plåtens yta qvarhålla den endast medelst
ofvanpå dem fastlödda hakar, dessa små
lister hafva för ändamål hufvudsakligen att
lätta det likformiga utbredandet af jodlagret,
hvilket utan dem, skulle blifva vida
kraftigare på kanterne än midt på plåten.
