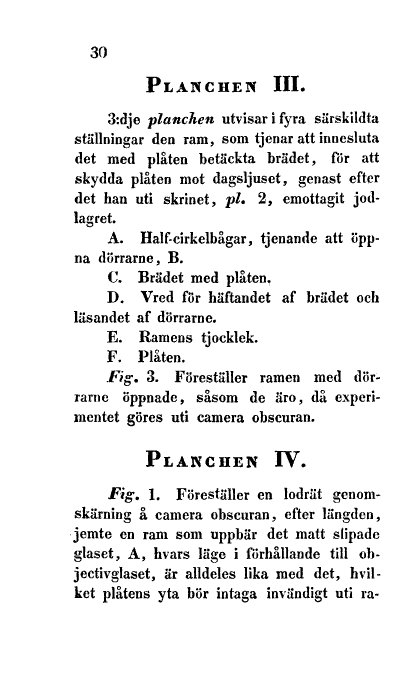

PlancheN III.
3:dje planchen utvisar i fyra särskildta
ställningar den ram, som tjenar att innesluta
det med plåten betäckta brädet, för att
skydda plåten mot dagsljuset, genast efter
det han uti skrinet, yl. 2, emottagit
jodlagret.
A. Half-cirkelbågar, tjenande att
öppna dörrarne, B.
C. Brädet med plåten,
D. Vred för häftandet af brädet och
läsandet af dörrarne.
E. Ramens tjocklek.
F. Plåten.
Fig. 3. Föreställer ramen med
dörrarne öppnade, såsom de äro, då
experimentet göres uti Camera obscuran.
Planchen IV.
Fig. 1. Föreställer en lodrät
genomskärning å camera obscuran, efter längden,
jemte en ram som uppbär det matt slipade
glaset, A, hvars läge i förhållande till
objectivglaset, är alldeles lika med det,
hvilket plåtens yta bör intaga invändigt uti ra-
