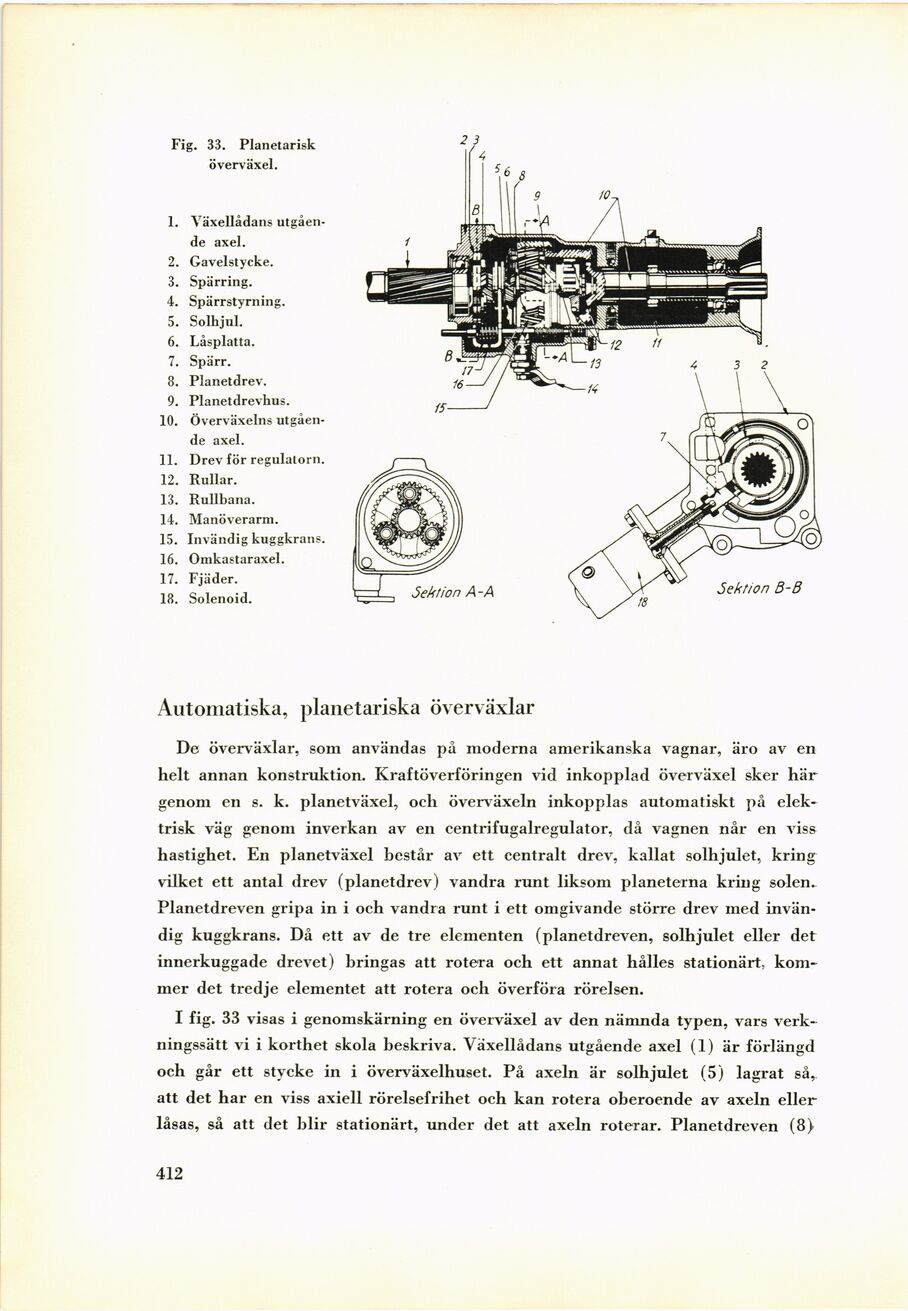

Fig. 33. Planetarisk
överväxel.
1. Växellådans
utgående axel.
2. Gavelstycke.
3. Spärring.
4. Spärrstyrning.
5. Solhjul.
6. Låsplatta.
7. Spärr.
8. Planetdrev.
9. Planetdrevhus.
10. Överväxelns
utgående axel.
11. Drev för regulatorn.
12. Rullar.
13. Rullbana.
14. Manöverarm.
15. Invändig kuggkrans.
16. Omkastaraxel.
17. Fjäder.
18. Solenoid.
Automatiska, planetariska överväxlar
De överväxlar, som användas på moderna amerikanska vagnar, äro av en
helt annan konstruktion. Kraftöverföringen vid inkopplad överväxel sker här
genom en s. k. planetväxel, och överväxeln inkopplas automatiskt på
elektrisk väg genom inverkan av en centrifugalregulator, då vagnen når en viss
hastighet. En planetväxel består av ett centralt drev, kallat solhjulet, kring
vilket ett antal drev (planetdrev) vandra runt liksom planeterna kring solen.
Planetdreven gripa in i och vandra runt i ett omgivande större drev med
invändig kuggkrans. Då ett av de tre elementen (planetdreven, solhjulet eller det
innerkuggade drevet) bringas att rotera och ett annat hålles stationärt,
kommer det tredje elementet att rotera och överföra rörelsen.
I fig. 33 visas i genomskärning en överväxel av den nämnda typen, vars
verkningssätt vi i korthet skola beskriva. Växellådans utgående axel (1) är förlängd
och går ett stycke in i överväxelhuset. På axeln är solhjulet (5) lagrat så,
att det har en viss axiell rörelsefrihet och kan rotera oberoende av axeln eller
låsas, så att det blir stationärt, under det att axeln roterar. Planetdreven (8)
412
