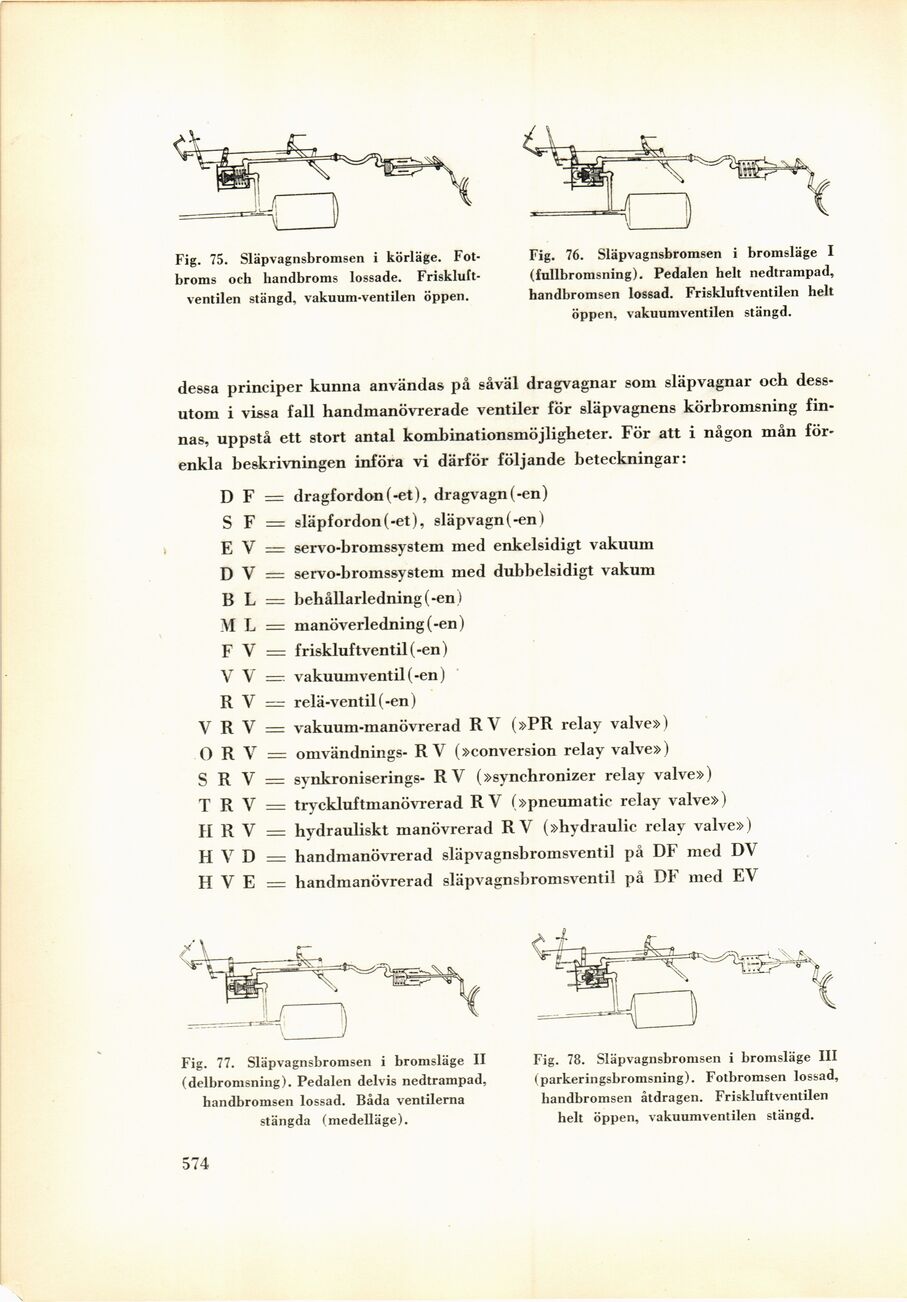

Fig. 75. Släpvagnsbromsen i körläge.
Fotbroms och handbroms lossade.
Friskluft-ventilen stängd, vakuum-ventilen öppen.
Fig. 76. Släpvagnsbromsen i bromsläge I
(fullbromsning). Pedalen helt nedtrampad,
handbromsen lossad. Friskluftventilen helt
öppen, vakuumventilen stängd.
dessa principer kunna användas på såväl dragvagnar som släpvagnar och
dessutom i vissa fall handmanövrerade ventiler för släpvagnens körbromsning
finnas, uppstå ett stort antal kombinationsmöjligheter. För att i någon mån
förenkla beskrivningen införa vi därför följande beteckningar:
D F = dragfordon (-et), dragvagn (-en)
S F = släpfordon(-et), släpvagn(-en)
E V = servo-bromssystem med enkelsidigt vakuum
D V = servo-bromssystem med dubbelsidigt vakum
B L = behållarledning(-en)
M L = manöverledning (-en)
F V = friskluftventil (-en)
V V = vakuumventil(-en)
R V = relä-ventil (-en)
V R V = vakuum-manövrerad RV (»PR relay valve»)
O R V = ömvändnings- R V (»conversion relay valve»)
S R V = synkroniserings- RV (»synchronizer relay valve»)
T R V = tryckluftmanövrerad RV (»pneumatic relay valve»)
H R V = hydrauliskt manövrerad RV (»hydraulic relay valve»)
H V D = handmanövrerad släpvagnsbromsventil på DF med DV
H V E = handmanövrerad släpvagnsbromsventil på DF med EV
Fig. 77. Släpvagnsbromsen i bromsläge II
(delbromsning). Pedalen delvis nedtrampad,
handbromsen lossad. Båda ventilerna
stängda (medelläge).
Fig. 78. Släpvagnsbromsen i bromsläge III
(parkeringsbromsning). Fotbromsen lossad,
handbromsen åtdragen. Friskluftventilen
helt öppen, vakuumventilen stängd.
574
