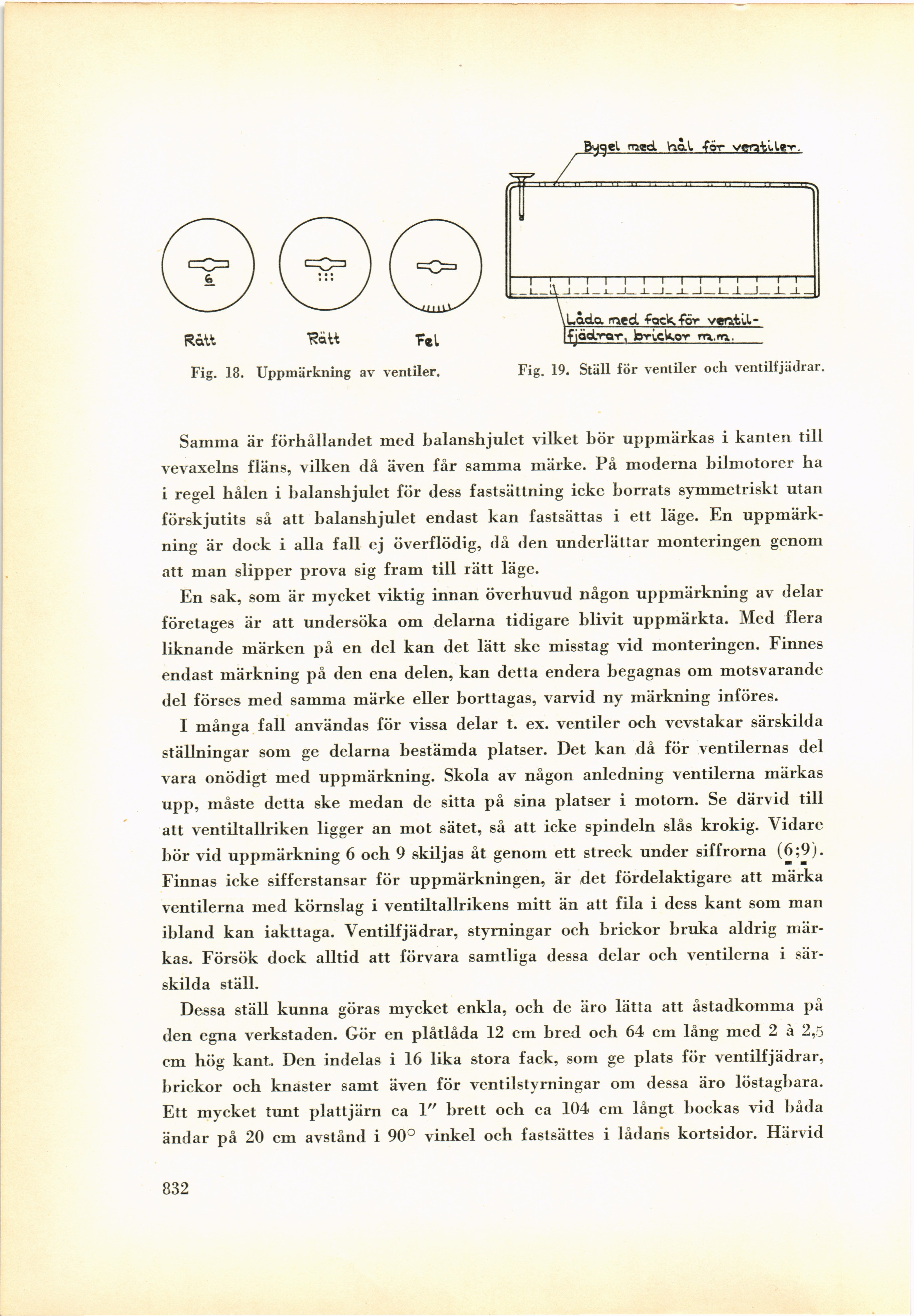

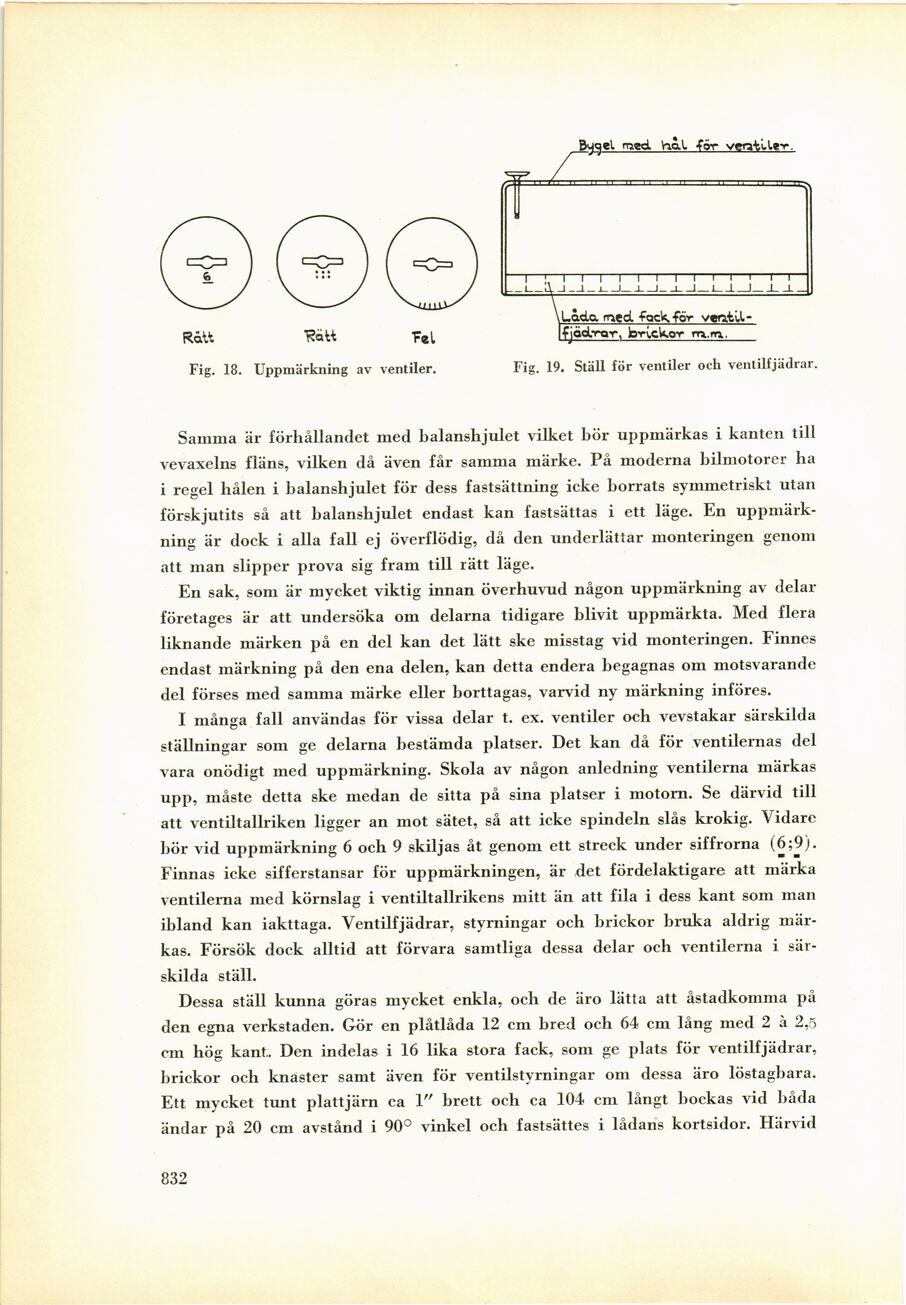

Fig. 18. Uppmärkning av ventiler.
Fig. 19. Ställ för ventiler och ventilfjädrar.
Samma är förhållandet med balanshjulet vilket bör uppmärkas i kanten till
vevaxelns fläns, vilken då även får samma märke. På moderna bilmotorer ha
i regel hålen i balanshjulet för dess fastsättning icke borrats symmetriskt utan
förskjutits så att balanshjulet endast kan fastsättas i ett läge. En
uppmärkning är dock i alla fall ej överflödig, då den underlättar monteringen genom
att man slipper prova sig fram till rätt läge.
En sak, som är mycket viktig innan överhuvud någon uppmärkning av delar
företages är att undersöka om delarna tidigare blivit uppmärkta. Med flera
liknande märken på en del kan det lätt ske misstag vid monteringen. Finnes
endast märkning på den ena delen, kan detta endera begagnas om motsvarande
del förses med samma märke eller borttagas, varvid ny märkning införes.
I många fall användas för vissa delar t. ex. ventiler och vevstakar särskilda
ställningar som ge delarna bestämda platser. Det kan då för ventilernas del
vara onödigt med uppmärkning. Skola av någon anledning ventilerna märkas
upp, måste detta ske medan de sitta på sina platser i motorn. Se därvid till
att ventiltallriken ligger an mot sätet, så att icke spindeln slås krokig. Vidare
bör vid uppmärkning 6 och 9 skiljas åt genom ett streck under siffrorna (6;9).
Finnas icke sifferstansar för uppmärkningen, är det fördelaktigare att märka
ventilerna med körnslag i ventiltallrikens mitt än att fila i dess kant som man
ibland kan iakttaga. Ventilfjädrar, styrningar och brickor bruka aldrig
märkas. Försök dock alltid att förvara samtliga dessa delar och ventilerna i
särskilda ställ.
Dessa ställ kunna göras mycket enkla, och de äro lätta att åstadkomma på
den egna verkstaden. Gör en plåtlåda 12 cm bred och 64 cm lång med 2 à 2,5
cm hög kant.. Den indelas i 16 lika stora fack, som ge plats för ventilfjädrar,
brickor och knäster samt även för ventilstyrningar om dessa äro löstagbara.
Ett mycket tunt plattjärn ca 1" brett och ca 104 cm långt bockas vid båda
ändar på 20 cm avstånd i 90° vinkel och fastsättes i lådans kortsidor. Härvid
