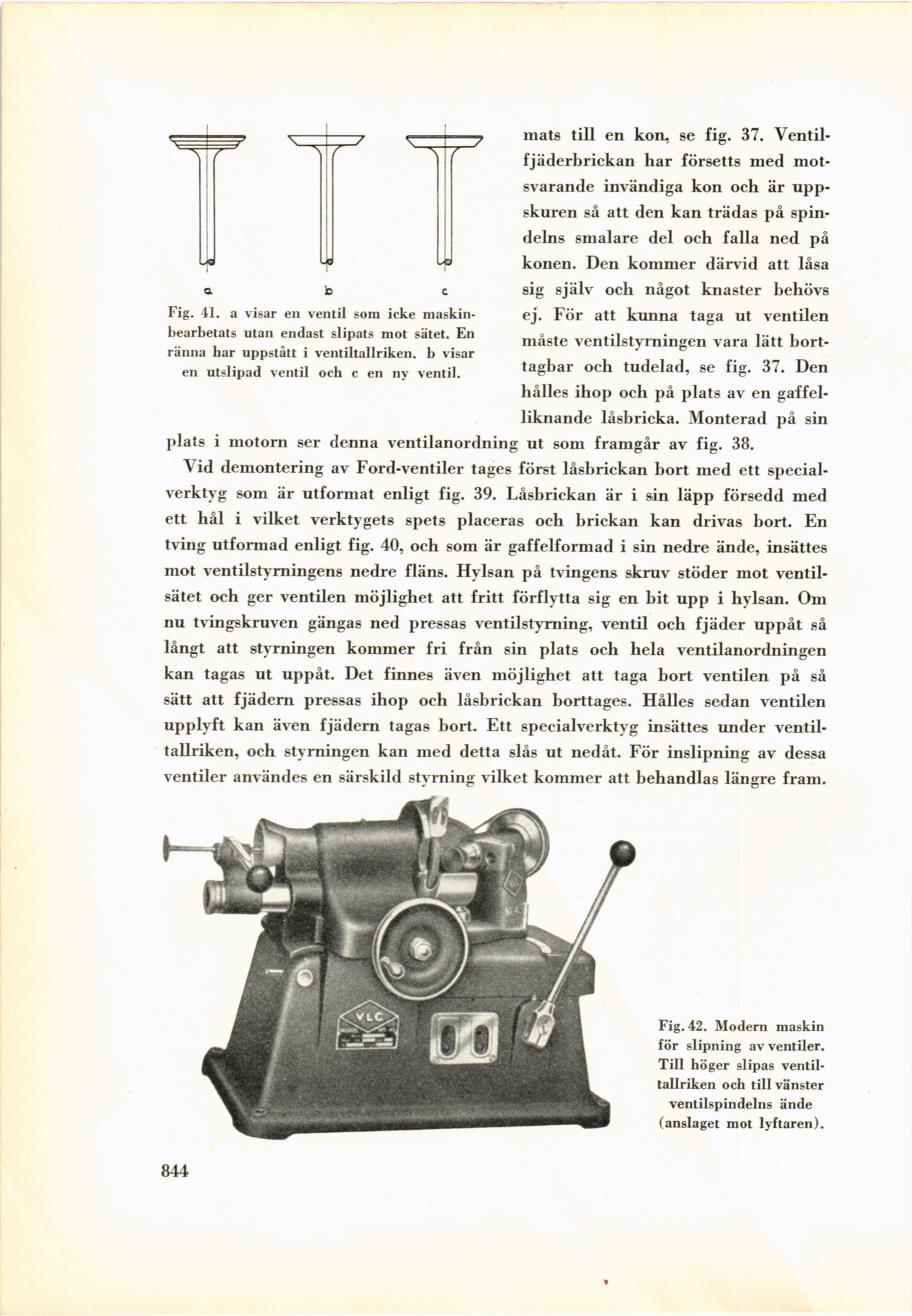

mats till en kon, se fig. 37.
Ventil-fjäderbrickan har försetts med
motsvarande invändiga kon och är
uppskuren så att den kan trädas på
spindelns smalare del och falla ned på
könen. Den kommer därvid att låsa
sig själv och något knaster behövs
ej. För att kunna taga ut ventilen
måste ventilstyrningen vara lätt
bort-tagbar och tudelad, se fig. 37. Den
hålles ihop och på plats av en
gaffel-liknande låsbricka. Monterad på sin
plats i motorn ser denna ventilanordning ut som framgår av fig. 38.
Vid demontering av Ford-ventiler tages först låsbrickan bort med ett
specialverktyg som är utformat enligt fig. 39. Låsbrickan är i sin läpp försedd med
ett hål i vilket verktygets spets placeras och brickan kan drivas bort. En
tving utformad enligt fig. 40, och som är gaffelformad i sin nedre ände, insättes
mot ventilstyrningens nedre fläns. Hylsan på tvingens skruv stöder mot
ventilsätet och ger ventilen möjlighet att fritt förflytta sig en bit upp i hylsan. Om
nu tvingskruven gängas ned pressas ventilstyrning, ventil och fjäder uppåt så
långt att styrningen kommer fri från sin plats och hela ventilanordningen
kan tagas ut uppåt. Det finnes även möjlighet att taga bort ventilen på så
sätt att fjädern pressas ihop och låsbrickan borttages. Hålles sedan ventilen
upplyft kan även fjädern tagas bort. Ett specialverktyg insättes under
ventiltallriken, och styrningen kan med detta slås ut nedåt. För inslipning av dessa
ventiler användes en särskild styrning vilket kommer att behandlas längre fram.
abc
Fig. 41. a visar en ventil som icke
maskin-bearbetats utan endast slipats mot sätet. En
ränna har uppstått i ventiltallriken, b visar
en utslipad ventil och c en ny ventil.
Fig. 42. Modern maskin
för slipning av ventiler.
Till höger slipas
ventiltallriken och till vänster
ventilspindelns ände
(anslaget mot lyftaren).
844
