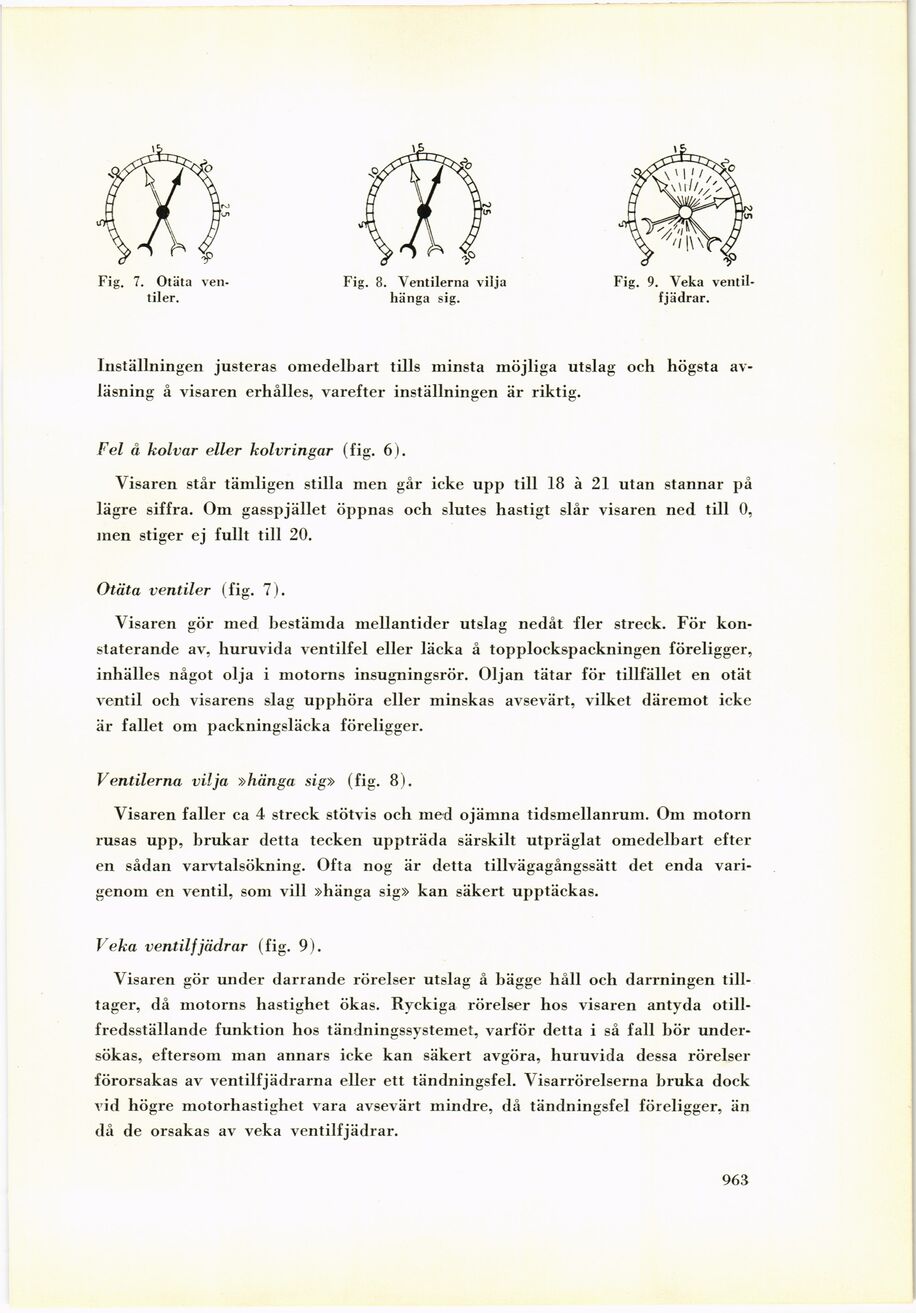

Fig. 7. Otäta
ventiler.
Fig. 8. Ventilerna vilja
hänga sig.
Fig. 9. Veka
ventil-fjädrar.
Inställningen justeras omedelbart tills minsta möjliga utslag och högsta
avläsning å visaren erhålles, varefter inställningen är riktig.
Fel å kolvar eller kolvringar (fig. 6).
Visaren står tämligen stilla men går icke upp till 18 à 21 utan stannar på
lägre siffra. Om gasspjället öppnas och slutes hastigt slår visaren ned till 0,
men stiger ej fullt till 20.
Otäta ventiler (fig. 7).
Visaren gör med bestämda mellantider utslag nedåt fler streck. För
konstaterande av, huruvida ventilfel eller läcka å topplockspackningen föreligger,
inhälles något olja i motorns insugningsrör. Oljan tätar för tillfället en otät
ventil och visarens slag upphöra eller minskas avsevärt, vilket däremot icke
är fallet om packningsläcka föreligger.
Ventilerna vilja »hänga sig» (fig. 8).
Visaren faller ca 4 streck stötvis och med ojämna tidsmellanrum. Om motorn
rusas upp, brukar detta tecken uppträda särskilt utpräglat omedelbart efter
en sådan varvtalsökning. Ofta nog är detta tillvägagångssätt det enda
varigenom en ventil, som vill »hänga sig» kan säkert upptäckas.
Veka ventil fjädrar (fig. 9).
Visaren gör under darrande rörelser utslag å bägge håll och darrningen
tilltager, då motorns hastighet ökas. Ryckiga rörelser hos visaren antyda
otillfredsställande funktion hos tändningssystemet, varför detta i så fall bör
undersökas, eftersom man annars icke kan säkert avgöra, huruvida dessa rörelser
förorsakas av ventilfjädrarna eller ett tändningsfel. Visarrörelserna bruka dock
vid högre motorhastighet vara avsevärt mindre, då tändningsfel föreligger, än
då de orsakas av veka ventilfjädrar.
963
