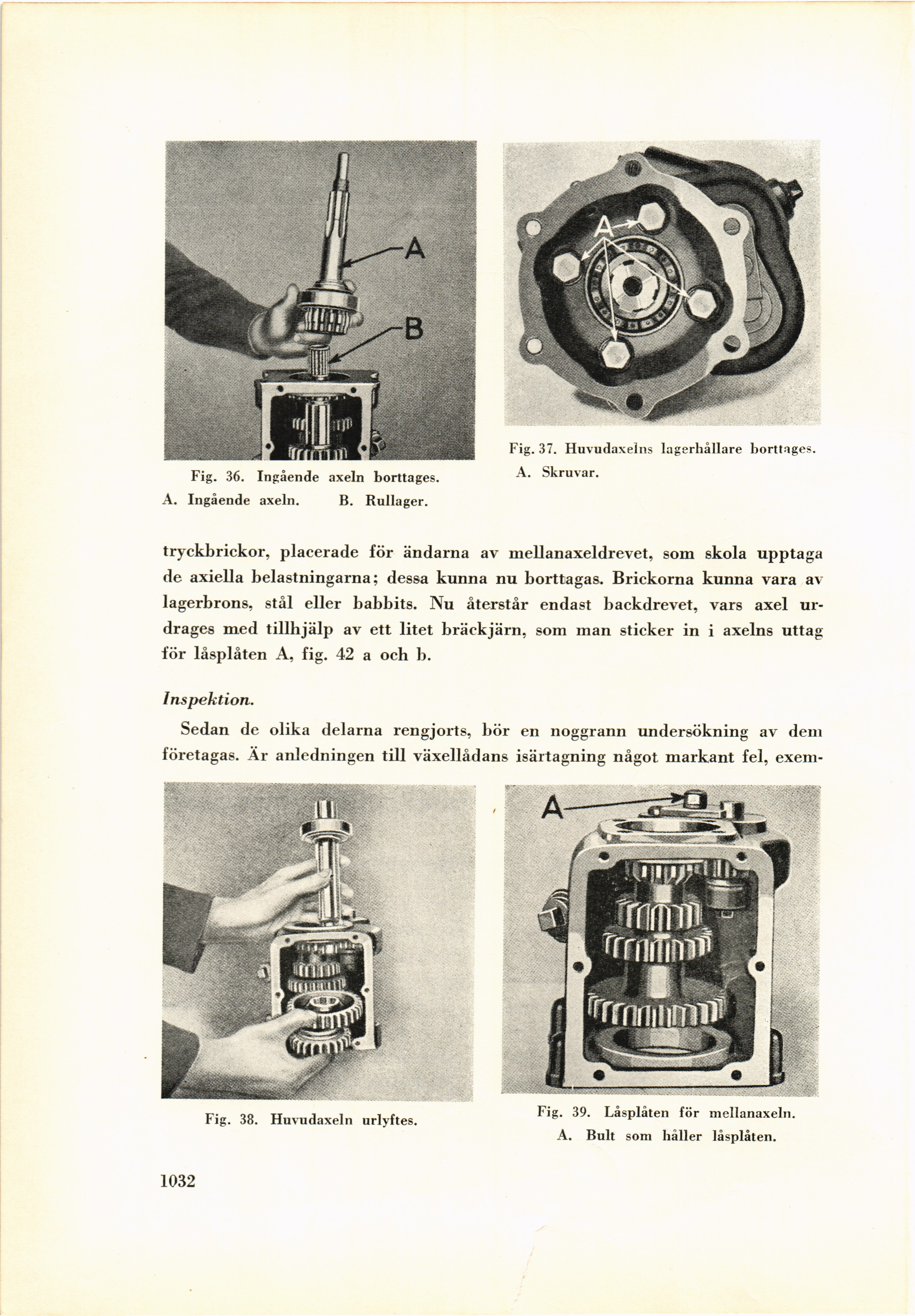

tryckbrickor, placerade för ändarna av mellanaxeldrevet, som skola upptaga
de axiella belastningarna; dessa kunna nu borttagas. Brickorna kunna vara av
lagerbrons, stål eller babbits. Nu återstår endast backdrevet, vars axel
ur-drages med tillhjälp av ett litet bräckjärn, som man sticker in i axelns uttag
för låsplåten A, fig. 42 a och b.
Inspektion.
Sedan de olika delarna rengjorts, bör en noggrann undersökning av dem
företagas. Är anledningen till växellådans isärtagning något markant fel, exem-
Fig. 39. Låsplåten för mellanaxeln.
A. Bult som håller låsplåten.
Fig. 36. Ingående axeln borttages.
A. Ingående axeln. B. Rullager.
Fig. 37. Huvudaxelns lagerhållare borttages.
A. Skruvar.
Fig. 38. Huvudaxeln urlyftes,
1032
