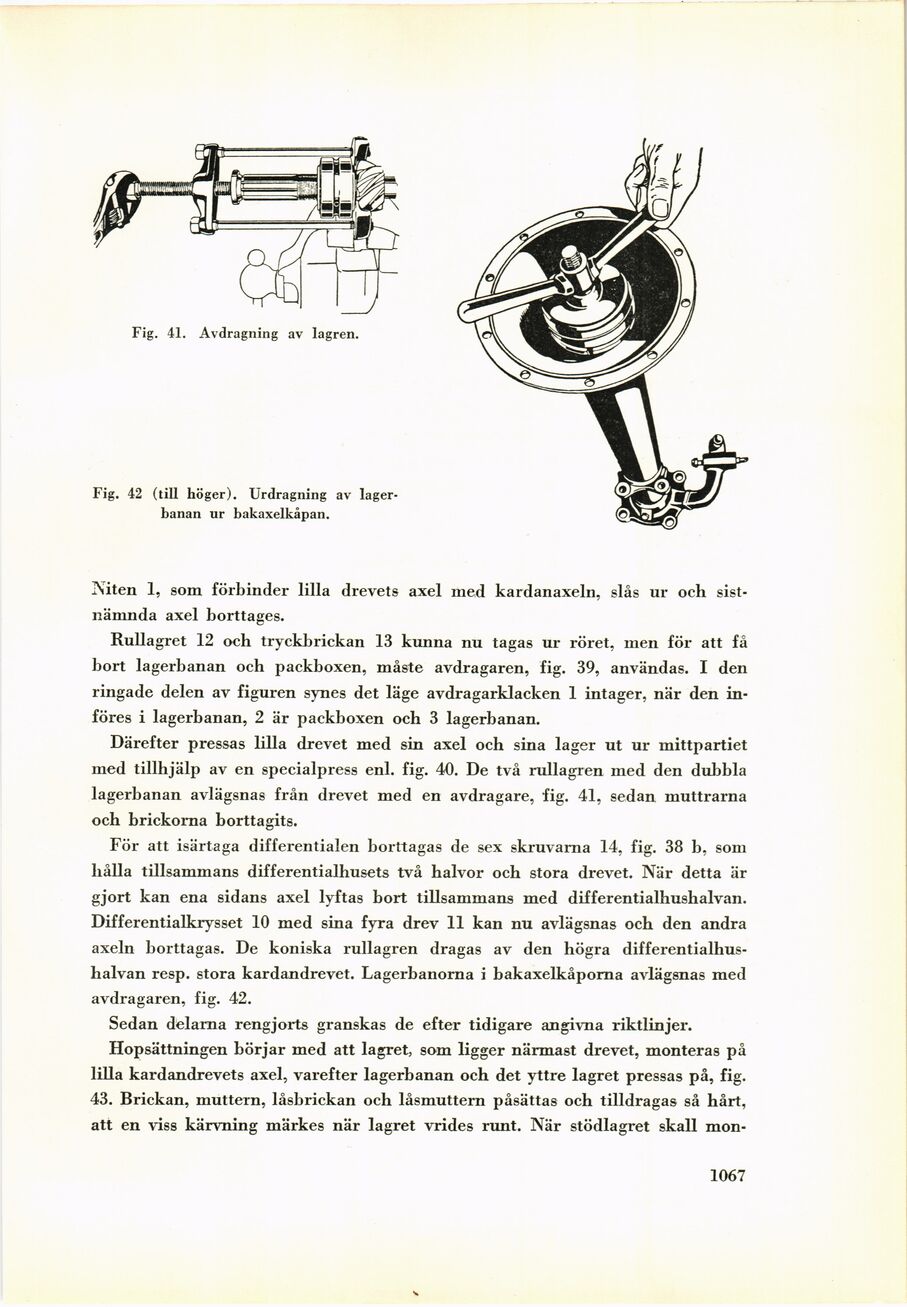

Fig. 41. Avdragning av lagren.
Fig. 42 (till höger). Urdragning av
lagerbanan ur bakaxelkåpan.
ISiten 1, som förbinder lilla drevets axel med kardanaxeln, slås ur och
sistnämnda axel borttages.
Rullagret 12 och tryckbrickan 13 kunna nu tagas ur röret, men för att få
bort lagerbanan och packboxen, måste avdragaren, fig. 39, användas. I den
ringade delen av figuren synes det läge avdragarklacken 1 intager, när den
införes i lagerbanan, 2 är packboxen och 3 lagerbanan.
Därefter pressas lilla drevet med sin axel och sina lager ut ur mittpartiet
med tillhjälp av en specialpress enl. fig. 40. De två rullagren med den dubbla
lagerbanan avlägsnas från drevet med en avdragare, fig. 41, sedan muttrarna
och brickorna borttagits.
För att isärtaga differentialen borttagas de sex skruvarna 14, fig. 38 b, som
hålla tillsammans differentialhusets två halvor och stora drevet. När detta är
gjort kan ena sidans axel lyftas bort tillsammans med differentialhushalvan.
Differentialkrysset 10 med sina fyra drev 11 kan nu avlägsnas och den andra
axeln borttagas. De koniska rullagren dragas av den högra
differentialhushalvan resp. stora kardandrevet. Lagerbanorna i bakaxelkåporna avlägsnas med
avdragaren, fig. 42.
Sedan delarna rengjorts granskas de efter tidigare angivna riktlinjer.
Hopsättningen börjar med att lagret, som ligger närmast drevet, monteras på
lilla kardandrevets axel, varefter lagerbanan och det yttre lagret pressas på, fig.
43. Brickan, muttern, låsbrickan och låsmuttern påsättas och tilldragas så hårt,
att en viss kärvning märkes när lagret vrides runt. När stödlagret skall mon-
1067
