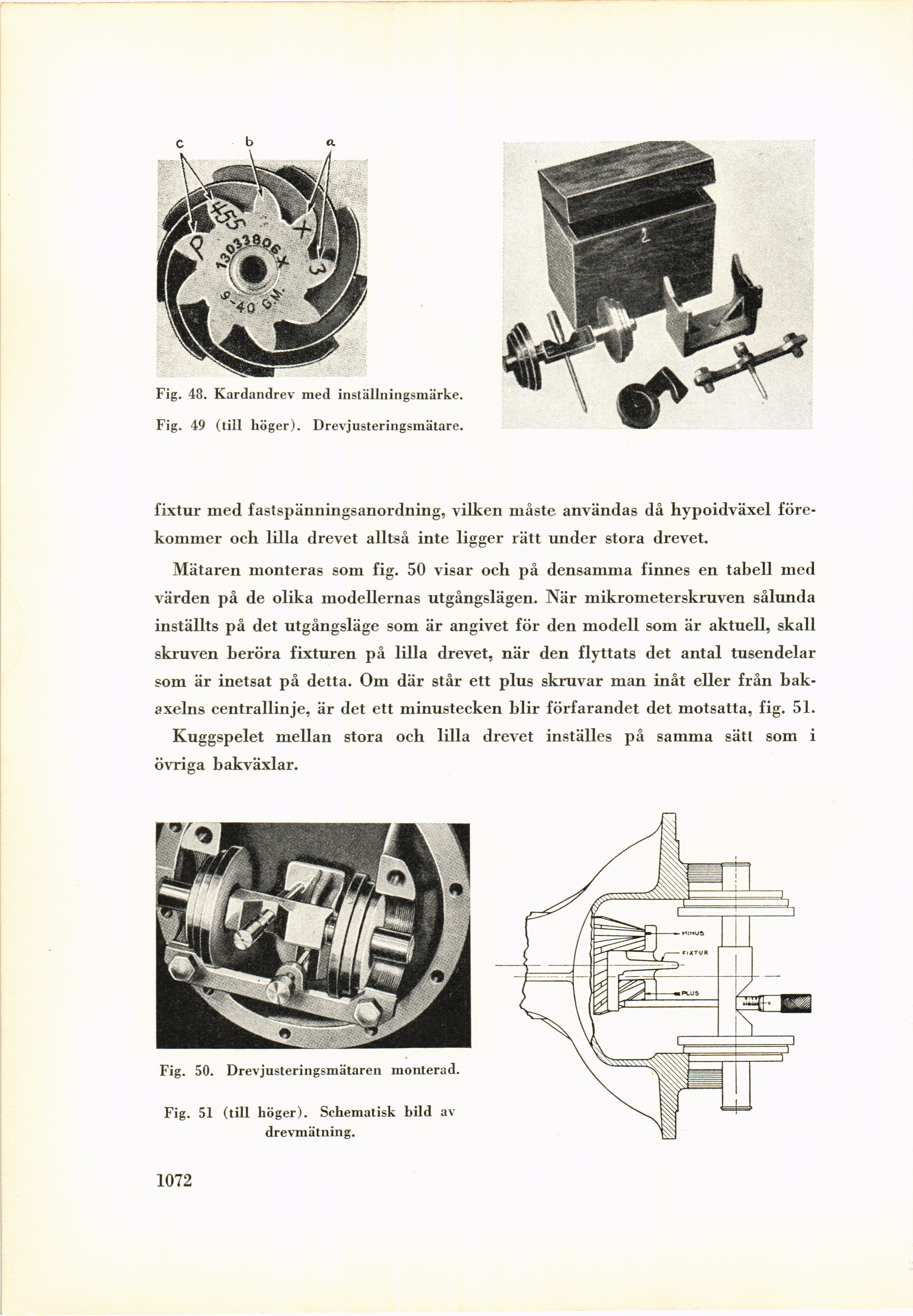

Fig. 48. Kardandrev med inställningsmärke.
Fig. 49 (till höger). Drevjusteringsmätare.
fixtur med fastspänningsanordning, vilken måste användas då hypoidväxel
förekommer och lilla drevet alltså inte ligger rätt under stora drevet.
Mätaren monteras som fig. 50 visar och på densamma finnes en tabell med
värden på de olika modellernas utgångslägen. När mikrometerskruven sålunda
inställts på det utgångsläge som är angivet för den modell som är aktuell, skall
skruven beröra fixturen på lilla drevet, när den flyttats det antal tusendelar
som är inetsat på detta. Om där står ett pius skruvar man inåt eller från
bakaxelns centrallinje, är det ett minustecken blir förfarandet det motsatta, fig. 51.
Kuggspelet mellan stora och lilla drevet inställes på samma sätl som i
övriga bakväxlar.
1072
Fig. 50. Drevjusteringsmätaren monterad.
Fig. 51 (till höger). Schematisk bild av
drevmätning.
