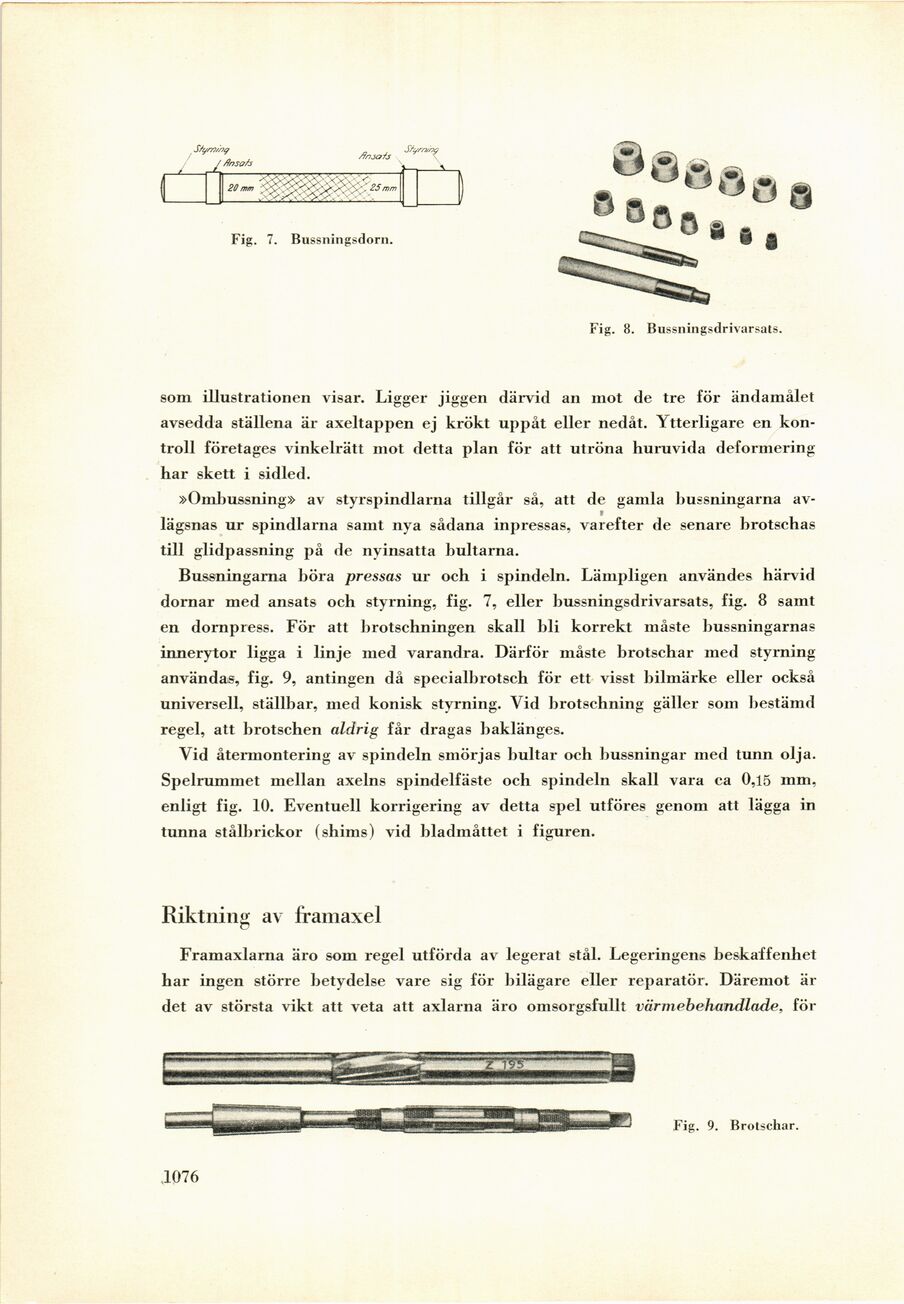

som illustrationen visar. Ligger jiggen därvid an mot de tre för ändamålet
avsedda ställena är axeltappen ej krökt uppåt eller nedåt. Ytterligare en
kontroll företages vinkelrätt mot detta plan för att utröna huruvida deformering
har skett i sidled.

»Ombussning» av styrspindlarna tillgår så, att de gamla bussningarna
avlägsnas ur spindlarna samt nya sådana inpressas, varefter de senare brotschas
till glidpassning på de nyinsatta bultarna.

Fig. 7. Bussningsdorn.

Fig. 8. Bussningsdrivarsats.

Bussningarna böra pressas ur och i spindeln. Lämpligen användes härvid
dornar med ansats och styrning, fig. 7, eller bussningsdrivarsats, fig. 8 samt
en dornpress. För att brotschningen skall bli korrekt måste bussningarnas
innerytor ligga i linje med varandra. Därför måste brotschar med styrning
användas, fig. 9, antingen då specialbrotsch för ett visst bilmärke eller också
universell, ställbar, med konisk styrning. Vid brotschning gäller som bestämd
regel, att brotschen aldrig får dragas baklänges.

Fig. 9. Brotschar.

Vid återmontering av spindeln smörjas bultar och bussningar med tunn olja.
Spelrummet mellan axelns spindelfäste och spindeln skall vara ca 0,15 mm,
enligt fig. 10. Eventuell korrigering av detta spel utföres genom att lägga in
tunna stålbrickor (shims) vid bladmåttet i figuren.

Riktning av framaxel
