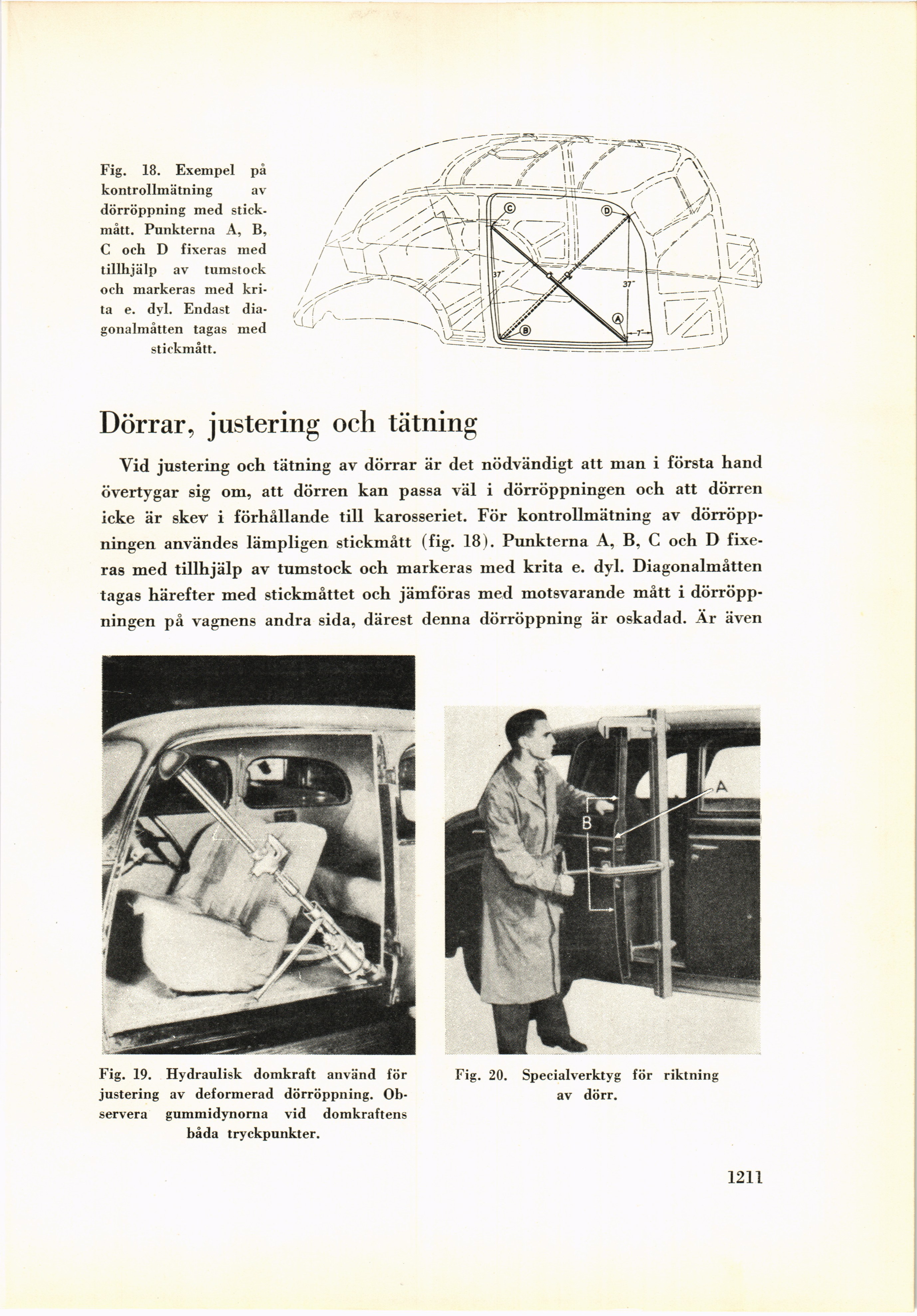

Fig. 18. Exempel på
kontrollmätning
av-dörröppning med
stick-mått. Punkterna A, B,
C och D fixeras med
tillhjälp av tumstock
och markeras med
krita e. dyl. Endast
diagonalmåtten tagas med
stickmått.
Fig. 19. Hydraulisk domkraft använd för
justering av deformerad dörröppning.
Observera gummidynorna vid domkraftens
båda tryckpunkter.
Dörrar, justering och tätning
Vid justering och tätning av dörrar är det nödvändigt att man i första hand
övertygar sig om, att dörren kan passa väl i dörröppningen och att dörren
icke är skev i förhållande till karosseriet. För kontrollmätning av
dörröppningen användes lämpligen stickmått (fig. 18). Punkterna A, B, C och D
fixeras med tillhjälp av tumstock och markeras med krita e. dyl. Diagonalmåtten
tagas härefter med stickmåttet och jämföras med motsvarande mått i
dörröppningen på vagnens andra sida, därest denna dörröppning är oskadad. Är även
Fig. 20. Specialverktyg för riktning
av dörr.
1211
