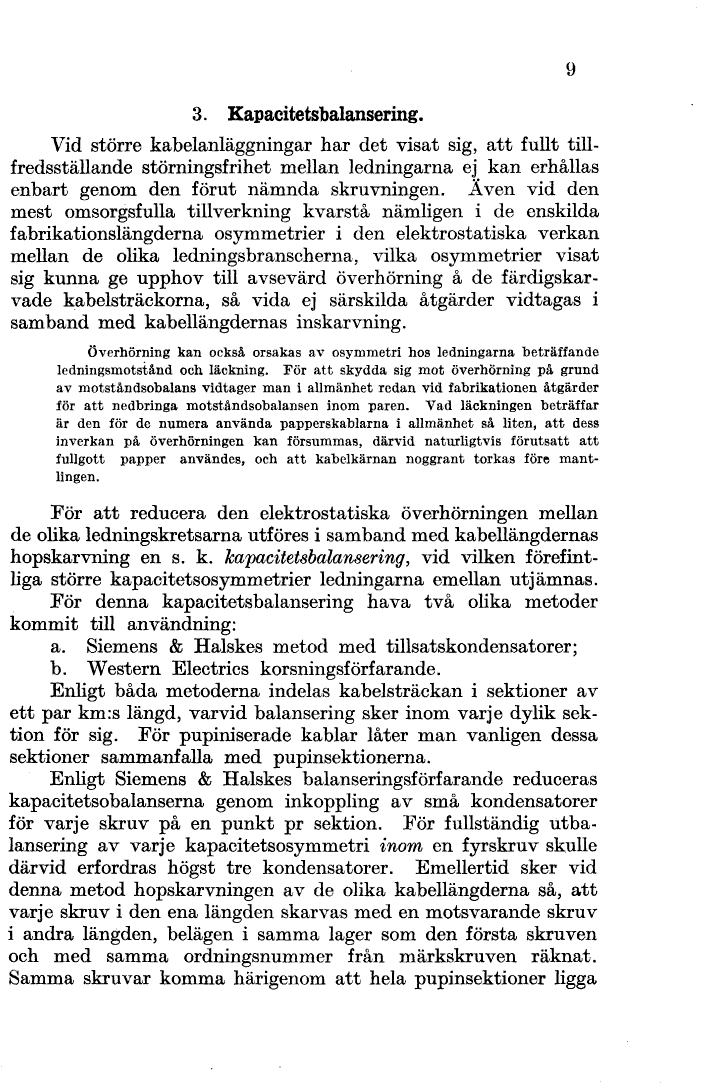

3. Kapacitetsbalansering.
Vid större kabelanläggningar har det visat sig,
att fullt tillfredsställande störningsfrihet
mellan ledningarna ej kan erhållas enbart genom
den förut nämnda skruvningen. Även vid den mest
omsorgsfulla tillverkning kvarstå nämligen i
de enskilda fabrikationslängderna osymmetrier
i den elektrostatiska verkan mellan de olika
ledningsbranscherna, vilka osymmetrier visat sig
kunna ge upphov till avsevärd överhörning å de
färdigskarvade kabelsträckorna, så vida ej särskilda
åtgärder vidtagas i samband med kabellängdernas
inskarvning.
Överhörning kan också orsakas av osymmetri hos
ledningarna beträffande ledningsmotstånd och
läckning. För att skydda sig mot överhörning
på grund av motståndsobalans vidtager man i
allmänhet redan vid fabrikationen åtgärder för
att nedbringa motståndsobalansen inom paren. Vad
läckningen beträffar är den för de numera använda
papperskablarna i allmänhet så liten, att dess
inverkan på överhörningen kan försummas, därvid
naturligtvis förutsatt att fullgott papper användes,
och att kabelkärnan noggrant torkas före mantlingen.
För att reducera den elektrostatiska överhörningen
mellan de olika ledningskretsarna utföres
i samband med kabellängdernas hopskarvning en
s. k. kapacitetsbalansering, vid vilken förefintliga
större kapacitetsosymmetrier ledningarna emellan
utjämnas.
För denna kapacitetsbalansering hava två olika metoder
kommit till användning:
a. Siemens & Halskes metod med tillsatskondensatorer;
b. Western Electrics korsningsförfarande.
Enligt båda metoderna indelas kabelsträckan i
sektioner av ett par km:s längd, varvid balansering
sker inom varje dylik sektion för sig. För
pupiniserade kablar låter man vanligen dessa sektioner
sammanfalla med pupinsektionerna.
Enligt Siemens & Halskes balanseringsförfarande
reduceras kapacitetsobalanserna genom inkoppling
av små kondensatorer för varje skruv på en punkt
pr sektion. För fullständig utbalansering av varje
kapacitetsosymmetri inom en fyrskruv skulle därvid
erfordras högst tre kondensatorer. Emellertid
sker vid denna metod hopskarvningen av de olika
kabellängderna så, att varje skruv i den ena längden
skarvas med en motsvarande skruv i andra längden,
belägen i samma lager som den första skruven och med
samma ordningsnummer från märkskruven räknat. Samma
skruvar komma härigenom att hela pupinsektioner ligga
