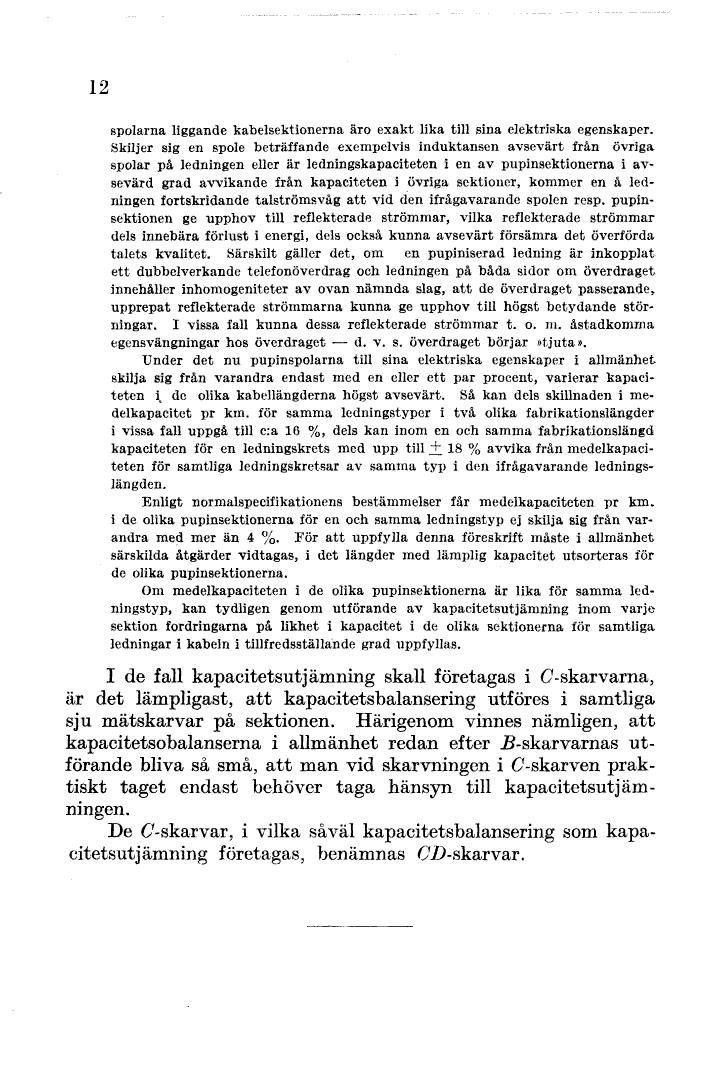

spolarna liggande kabelsektionerna äro exakt
lika till sina elektriska egenskaper. Skiljer
sig en spole beträffande exempelvis induktansen
avsevärt från övriga spolar på ledningen eller
är ledningskapaciteten i en av pupinsektionerna i
avsevärd grad avvikande från kapaciteten i övriga
sektioner, kommer en å ledningen fortskridande
talströmsvåg att vid den ifrågavarande spolen
resp. pupinsektionen ge upphov till reflekterade
strömmar, vilka reflekterade strömmar dels innebära
förlust i energi, dels också kunna avsevärt försämra
det överförda talets kvalitet. Särskilt gäller
det, om i en pupiniserad ledning är inkopplat ett
dubbelverkande telefonöverdrag och ledningen på
båda sidor om överdraget innehåller inhomogeniteter
av ovan nämnda slag, att de överdraget passerande,
upprepat reflekterade strömmarna kunna ge upphov
till högst betydande störningar. I vissa fall kunna
dessa reflekterade strömmar t. o. m. åstadkomma
egensvängningar hos överdraget — d. v. s. överdraget
börjar »tjuta».
Under det nu pupinspolarna till sina elektriska
egenskaper i allmänhet skilja sig från varandra endast
med en eller ett par procent, varierar kapaciteten
i de olika kabellängderna högst avsevärt. Så kan
dels skillnaden i medelkapacitet pr km. för samma
ledningstyper i två olika fabrikationslängder i vissa
fall uppgå till c:a 16 %, dels kan inom en och samma
fabrikationslängd kapaciteten för en ledningskrets
med upp till ± 18 % avvika från medelkapaciteten
för samtliga ledningskretsar av samma typ i den
ifrågavarande ledningslängden.
Enligt normalspecifikationens bestämmelser får
medelkapaciteten pr km. i de olika pupinsektionerna
för en och samma ledningstyp ej skilja sig från
varandra med mer än 4 %. För att uppfylla denna
föreskrift måste i allmänhet särskilda åtgärder
vidtagas, i det längder med lämplig kapacitet
utsorteras för de olika pupinsektionerna.
Om medelkapaciteten i de olika pupinsektionerna
är lika för samma ledningstyp, kan tydligen genom
utförande av kapacitetsutjämning inom varje sektion
fordringarna på likhet i kapacitet i de olika
sektionerna för samtliga ledningar i kabeln i
tillfredsställande grad uppfyllas.
I de fall kapacitetsutjämning skall
företagas i C-skarvarna, är det lämpligast,
att kapacitetsbalansering utföres i samtliga sju
mätskarvar på sektionen. Härigenom vinnes nämligen,
att kapacitetsobalanserna i allmänhet redan efter
B-skarvarnas utförande bliva så små, att man vid
skarvningen i C-skarven praktiskt taget endast behöver
taga hänsyn till kapacitetsutjämningen.
De C-skarvar, i vilka såväl kapacitetsbalansering som
kapacitetsutjämning företagas, benämnas CD-skarvar.
