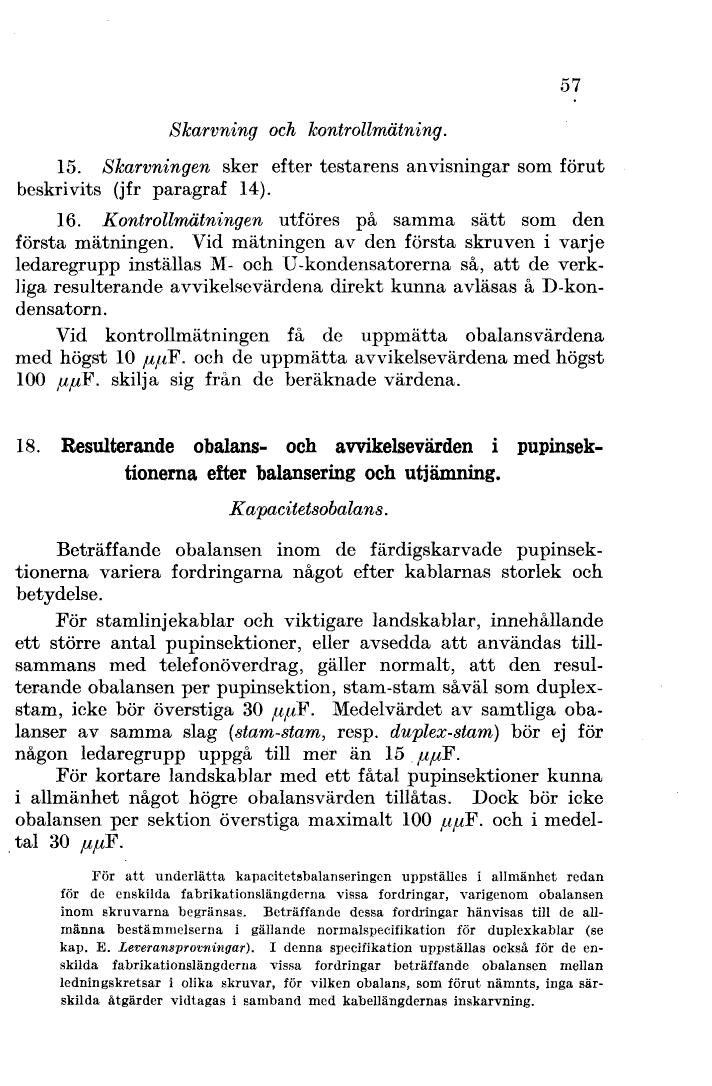

Skarvning och kontrollmätning.
15. Skarvningen sker efter testarens anvisningar
som förut beskrivits (jfr paragraf 14).
16. Kontrollmätningen utföres på samma
sätt som den första mätningen. Vid mätningen
av den första skruven i varje ledaregrupp inställas
M- och U-kondensatorerna så, att de verkliga
resulterande avvikelsevärdena direkt kunna avläsas
å D-kondensatorn.
Vid kontrollmätningen få de uppmätta obalansvärdena
med högst 10 µµF. och de uppmätta avvikelse värdena
med högst 100 µµF. skilja sig från de beräknade
värdena.
18. Resulterande obalans- och avvikelsevärden
i pupinsektionerna efter balansering och utjämning.
Kapacitetsobalans.
Beträffande obalansen inom de färdigskarvade
pupinsektionerna variera fordringarna något efter
kablarnas storlek och betydelse.
För stamlinjekablar och viktigare landskablar,
innehållande ett större antal pupinsektioner, eller
avsedda att användas tillsammans med telefonöverdrag,
gäller normalt, att den resulterande obalansen per
pupinsektion, stam–stam såväl som duplex—stam,
icke bör överstiga 30 µµF. Medelvärdet av samtliga
obalanser av samma slag (stam—stam, resp. duplex—stam)
bör ej för någon ledaregrupp uppgå till mer än
15 µµF.
För kortare landskablar med ett fåtal pupinsektioner
kunna i allmänhet något högre obalansvärden
tillåtas. Dock bör icke obalansen per sektion
överstiga maximalt 100 µµF. och i medeltal 30 µµF.
För att underlätta kapacitetsbalanseringen
uppställes i allmänhet redan för de enskilda
fabrikationslängderna vissa fordringar, varigenom
obalansen inom skruvarna begränsas. Beträffande dessa
fordringar hänvisas till de allmänna bestämmelserna
i gällande normalspecifikation för duplexkablar (se
kap. E. Leveransprovningar). I denna specifikation
uppställas också för de enskilda fabrikationslängderna
vissa fordringar beträffande obalansen mellan
ledningskretsar i olika skruvar, för vilken obalans,
som förut nämnts, inga särskilda åtgärder vidtagas
i samband med kabellängdernas inskarvning.
