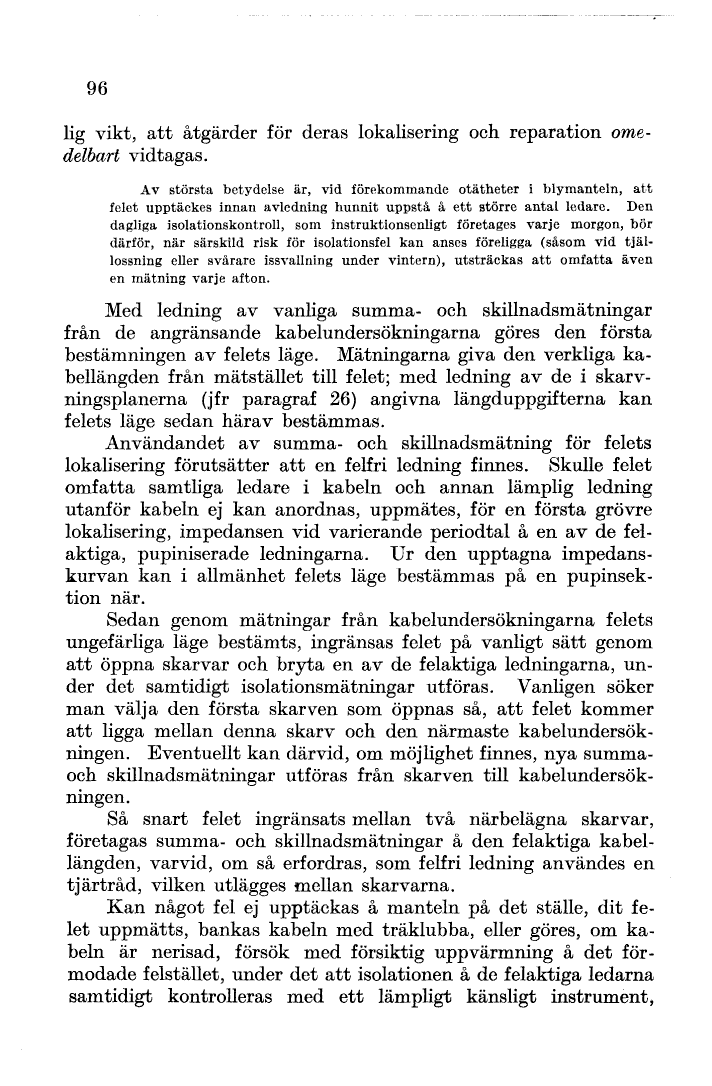

synnerlig vikt, att åtgärder för deras lokalisering och
reparation omedelbart vidtagas.
Av största betydelse är, vid förekommande otätheter
i blymanteln, att felet upptäckes innan avledning
hunnit uppstå å ett större antal ledare. Den
dagliga isolationskontroll, som instruktionsenligt
företages varje morgon, bör därför, när särskild
risk för isolationsfel kan anses föreligga (såsom vid
tjällossning eller svårare issvallning under vintern),
utsträckas att omfatta även en mätning varje afton.
Med ledning av vanliga summa- och skillnadsmätningar
från de angränsande kabelundersökningarna göres den
första bestämningen av felets läge. Mätningarna giva
den verkliga kabellängden från mätstället till felet;
med ledning av de i skarvningsplanerna (jfr paragraf
26) angivna längduppgifterna kan felets läge sedan
härav bestämmas.
Användandet av summa- och skillnadsmätning för felets
lokalisering förutsätter att en felfri ledning
finnes. Skulle felet omfatta samtliga ledare i
kabeln och annan lämplig ledning utanför kabeln
ej kan anordnas, uppmätes, för en första grövre
lokalisering, impedansen vid varierande periodtal å
en av de felaktiga, pupiniserade ledningarna. Ur den
upptagna impedanskurvan kan i allmänhet felets läge
bestämmas på en pupinsektion när.
Sedan genom mätningar från kabelundersökningarna
felets ungefärliga läge bestämts, ingränsas felet
på vanligt sätt genom att öppna skarvar och bryta
en av de felaktiga ledningarna, under det samtidigt
isolationsmätningar utföras. Vanligen söker man
välja den första skarven som öppnas så, att felet
kommer att ligga mellan denna skarv och den närmaste
kabelundersökningen. Eventuellt kan därvid, om
möjlighet finnes, nya summa-och skillnadsmätningar
utföras från skarven till kabelundersökningen.
Så snart felet ingränsats mellan två närbelägna
skarvar, företagas summa- och skillnadsmätningar å
den felaktiga kabellängden, varvid, om så erfordras,
som felfri ledning användes en tjärtråd, vilken
utlägges mellan skarvarna.
Kan något fel ej upptäckas å manteln på det ställe,
dit felet uppmätts, bankas kabeln med träklubba, eller
göres, om kabeln är nerisad, försök med försiktig
uppvärmning å det förmodade felstället, under det
att isolationen å de felaktiga ledarna samtidigt
kontrolleras med ett lämpligt känsligt instrument,
