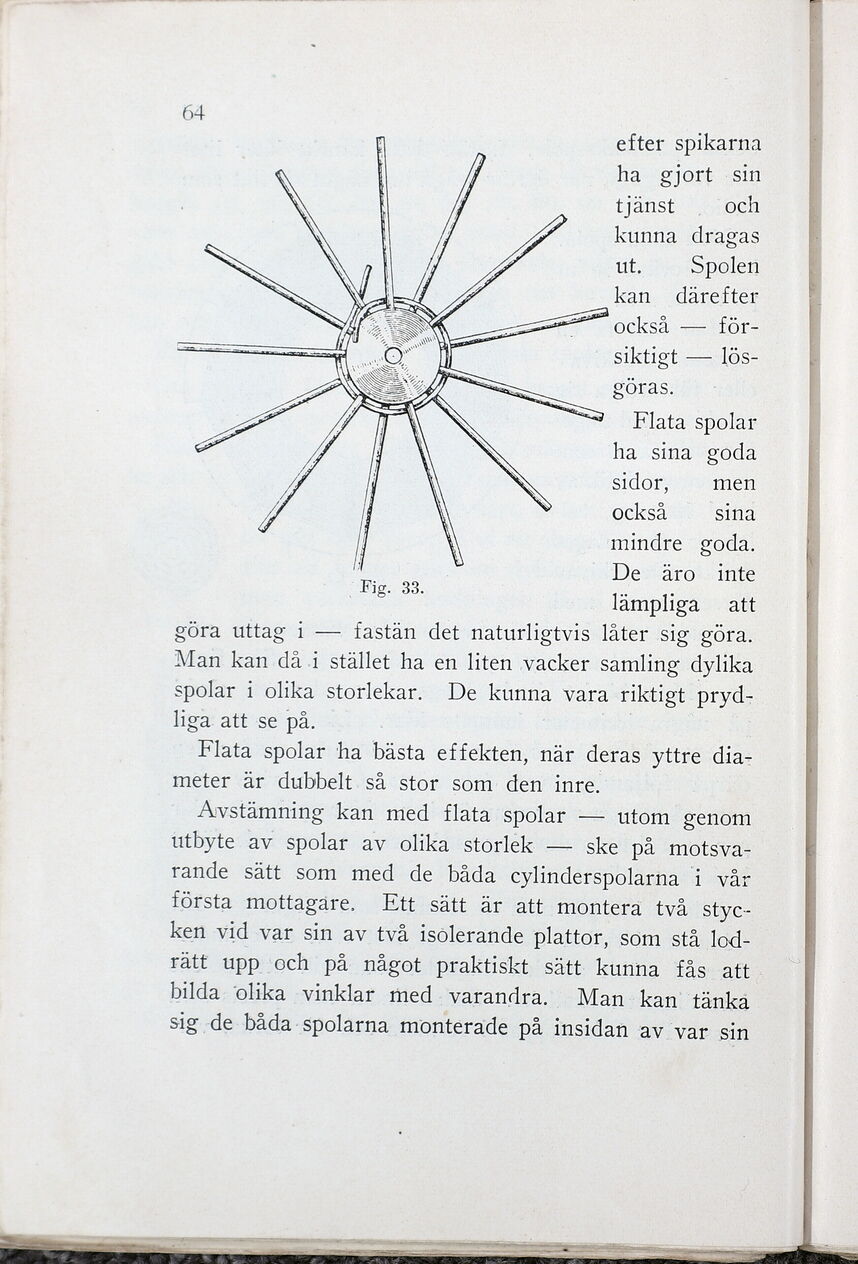

04
efter spikarna
ha gjort Sin
tjänst Lock
kunna dragas
ut. Spolen
kan därefter
1 ÖS — Kör
siktigt — lös-
göras.
Flata spolar
ha sina goda
sidor, men
Också: + sina
mindre goda.
De" aro inte
lämpliga = att
göra uttag i — fastän det naturligtvis låter sig göra.
Man kan då i stället ha en liten vacker samling dylika
spolar i olika storlekar. De kunna vara riktigt pryd-
liga: att se på.
Flata spolar ha bästa effekten, när deras yttre dia-
meter är dubbelt så stor som den inre.
Avstämning kan med flata spolar — utom genom
utbyte av spolar av olika storlek — ske på motsva-
rande sätt som med de båda cylinderspolarna i vår
första mottagare. Ett sätt är att montera två Styc-
ken vid var sin av två isolerande plattor, som stå lod-
rätt upp och på något praktiskt sätt kunna fås att
bilda. olika vinklar med varandra. Man kan tänka
sig de båda spolarna monterade på insidan av var sin
i Kigs 33
