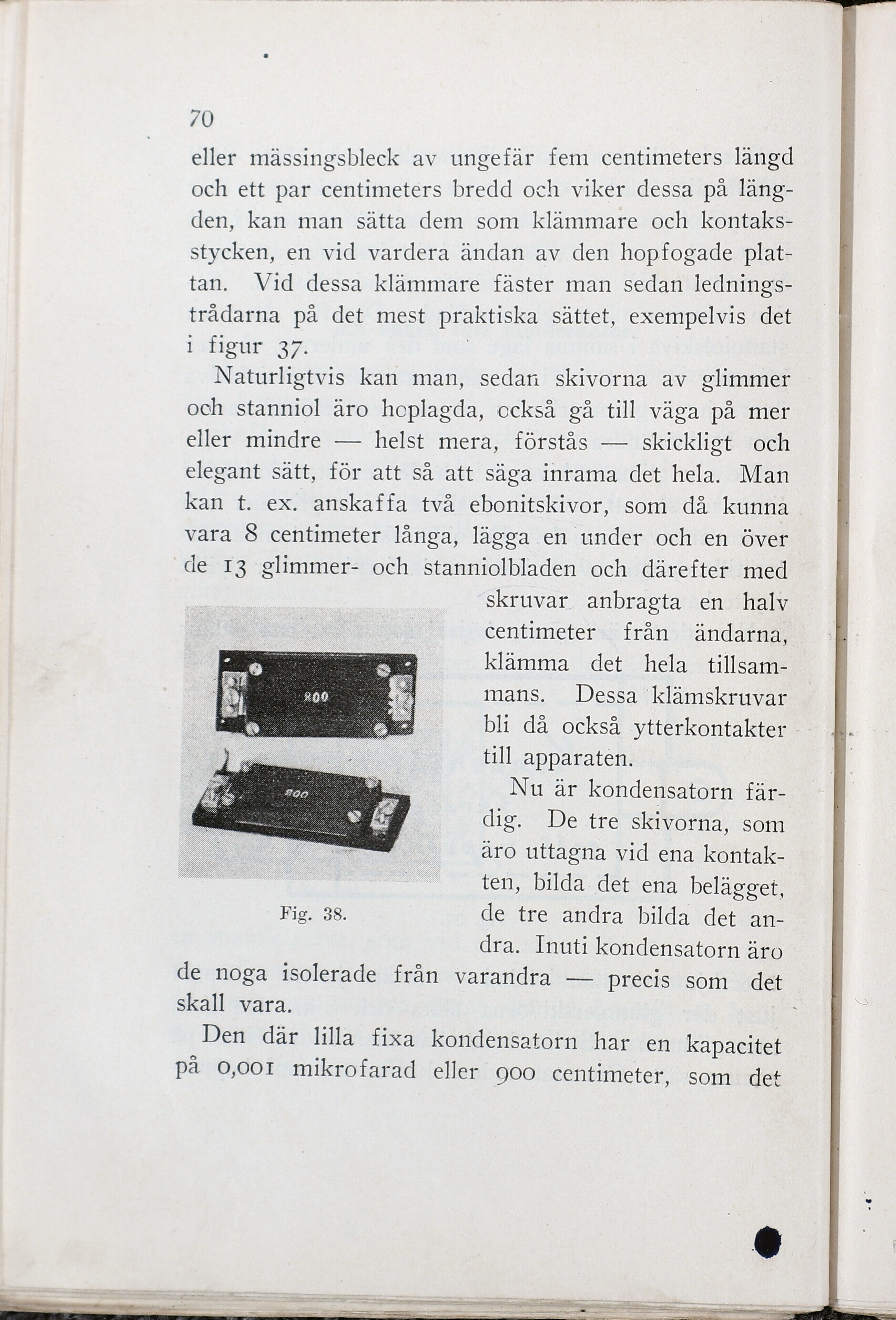

70
eller mässingsbleck av ungefär fem centimeters längd
och ett par centimeters bredd och viker dessa på läng-
den, kan man sätta dem som klämmare och kontaks-
stycken, en vid vardera ändan av den hopfogade plat-
tan. Vid dessa klämmare fäster man sedan lednings-
trådarna på det mest Pela Sättet, exempelvis "det
VE NR a
Naturligtvis kan man, sedan skivorna av glimmer
och stanniol äro hoplagda, också gå till väga på mer
eller mindre — helst mera, förstas — skickligt "och
elegant satt, för attisa att saga imrama det hela. nian
kan 5 ex janskatta tva ebonitskivor, som. då kunna
vara 8 centimeter långa, lägga en under och en över
de 13 glimmer- och stanniolbladen och därefter med
skruvar anbragta en halv
centimeters från andarna.
klämma det hela tillsam-
mans. Dessa klämskruvar
bli då också ytterkontakter
till apparaten.
Nu är kondensatorn fär-
dig. De tre skivorna, som
äro uttagna vid ena kontak-
ten, bilda det ena belägget,
Fig. 38. de tre andra bilda det an-
dra. Inuti kondensatorn äro
de noga isolerade från varatidra — precis som - det
skäll Vara.
Den där lilla fixa kondensatorn har en kapacitet
på 0,001 mikrofarad eller 900 centimeter, som det
