81
g kunna förändra det inkopplade motståndets storlek
och därigenom också spänningen på kristallen. Po-
tentiometern bör ha ett motstånd på ett par, tre hun-
dra ohm. Som tråd kan brukas manganin- eller kon-
stantantråd av ett par tiondels millimeter diameter.

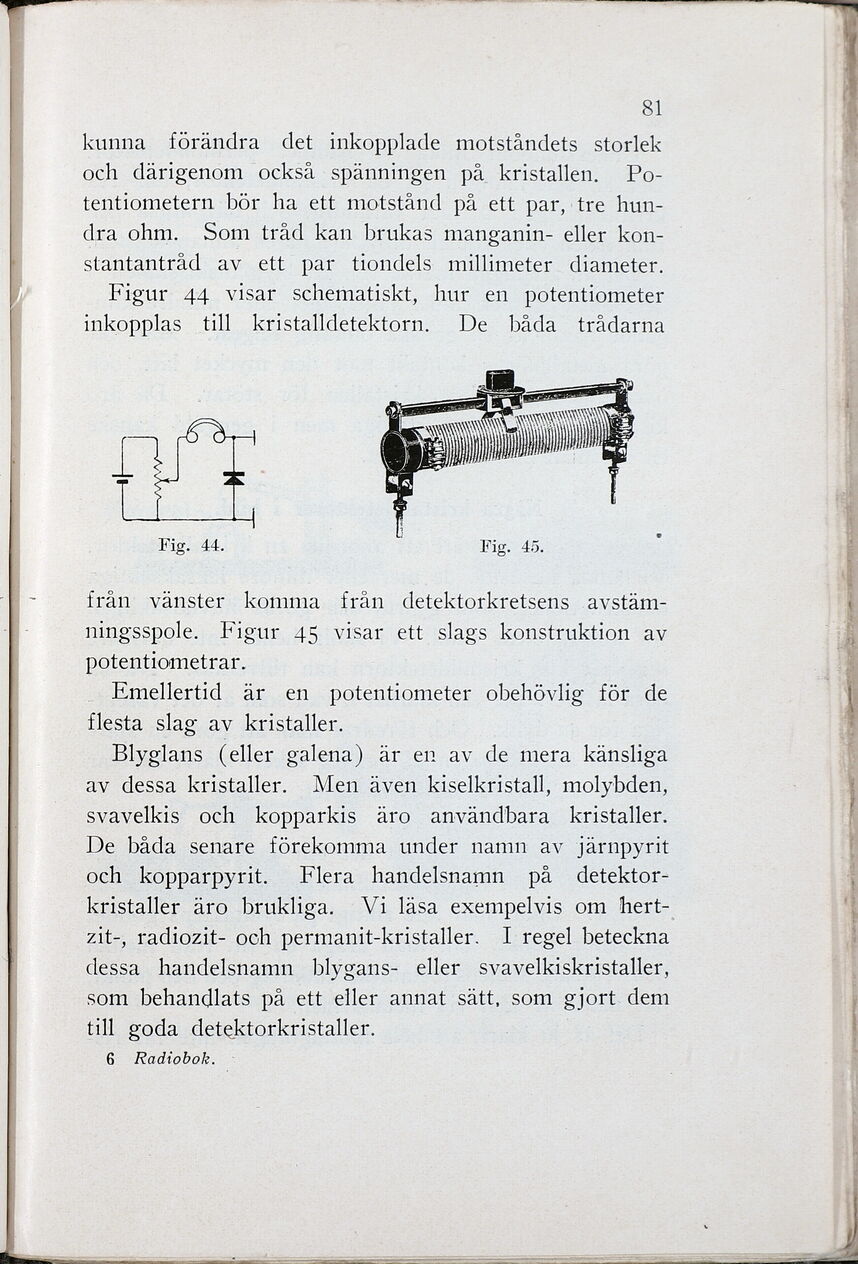

; Figur 44 visar schematiskt, hur en potentiometer
inkopplas till Kkristalldetektorn. De bada trädarna
| SSI TR i
)
IE
a
Fig. 44. : Fig. 45.
i från vänster komma från detektorkretsens avstäm-
| ningsspole. Figur 45 visar ett slags konstruktion av
potentiometrar.
Emellertid är en potentiometer obehövlig för de
flesta slag av kristaller.
Blyglans (eller galena) är en av de mera känsliga
av dessa kristaller. Men även kiselkristall, molybden,
svavelkis och kopparkis äro användbara kristaller.
De båda senare förekomma under namn av järnpyrit
och kopparpyrit. Flera handelsnamn på detektor-
kristaller äro brukliga. Vi läsa exempelvis om hert-
zit-, radiozit- och permanit-kristaller. I regel beteckna
dessa handelsnamn blygans- eller svavelkiskristaller,
| som behandlats på ett eller annat sätt, som gjort dem
| till goda detektorkristaller.
| 6 Radiobok. > 3
