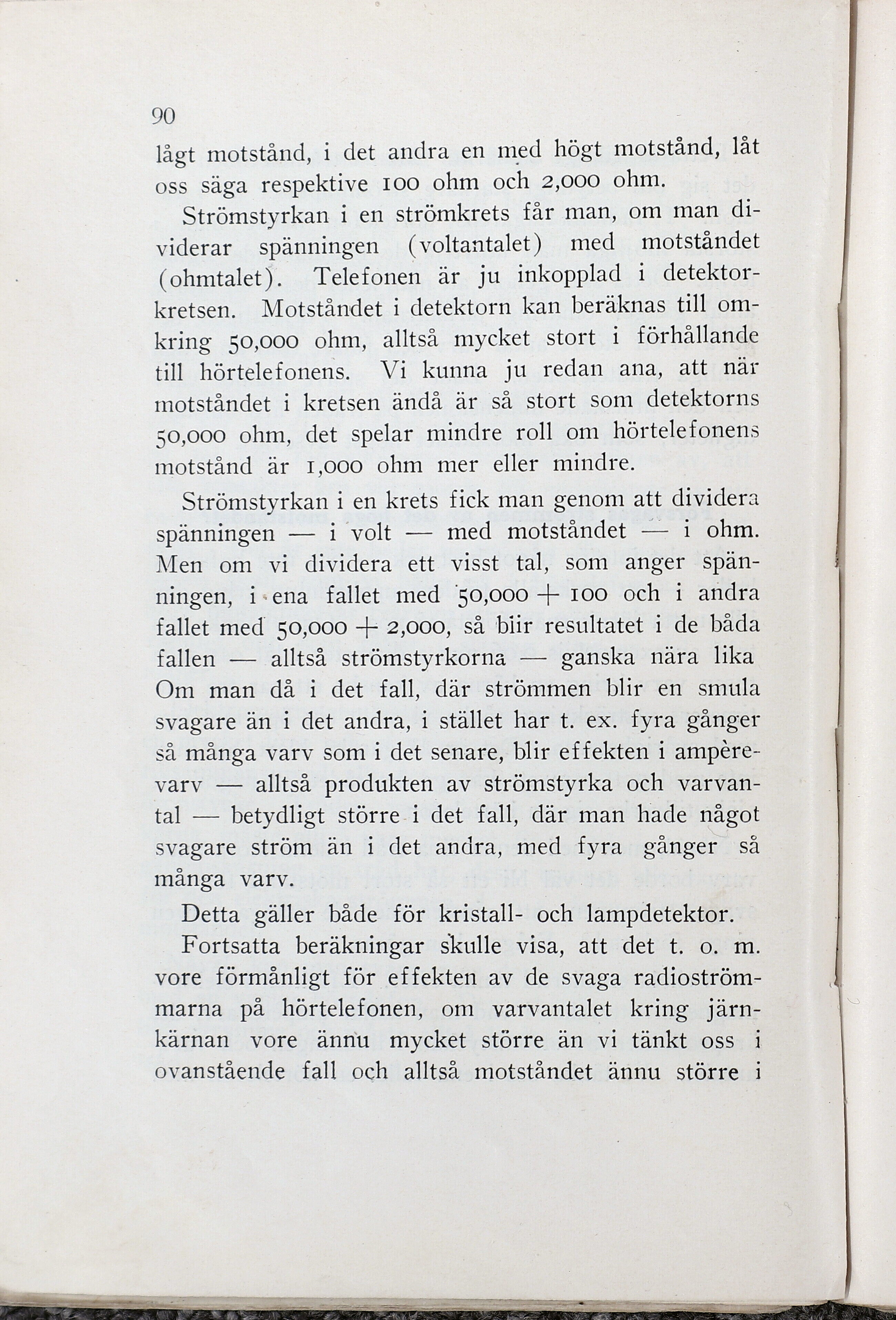

90
lågt motstånd, i det andra en med högt motstånd, låt
oss säga respektive 100 ohm och 2,000 ohm.
Strömstyrkan i en strömkrets får man, om man di-
viderar spänningen (voltantalet) med motståndet
(ohmtalet). Telefonen är ju inkopplad i detektor-
kretsen. Motståndet i detektorn kan beräknas till om-
kring 50,000 ohm, alltså mycket stort i förhållande
till hörtelefonens. Vi kunna ju redan ana, att när
motståndet i kretsen ändå är så stort som detektorns
350,000 ohm, det spelar mindre roll om hörtelefonens
motstånd är 1,000 ohm mer eller mindre.
Strömstyrkan i en krets fick man genom att dividera
spänningen — i volt — med motståndet — i ohm.
Men om vi dividera ett visst tal, som anger spän-
ningen, isena fallet med ’50,000 + 100 och i andra
fallet med 50,000 -+—F 2,000, så biir resultatet i de båda
fallen — alltså strömstyrkorna — ganska nära lika
Om man då i det fall, där strömmen blir en smula
svagare än i det andra, i stället har t. ex. fyra gånger
så många varv som i det senare, blir effekten i ampére-
varv — alltså produkten av strömstyrka och varvan-
tal — betydligt större i det fall, där man hade något
svagare ström än i det andra, med fyra gånger så
många varv.
Detta gäller både för kristall- och lampdetektor.
Fortsatta beräkningar skulle visa, att det t. o. m.
vore förmånligt för effekten av de svaga radioström-
marna på hörtelefonen, om varvantalet kring järn-
kärnan vore annu mycket störte an vi tänkt occh i
ovanstående fall och alltså motståndet ännu större i
