108 |

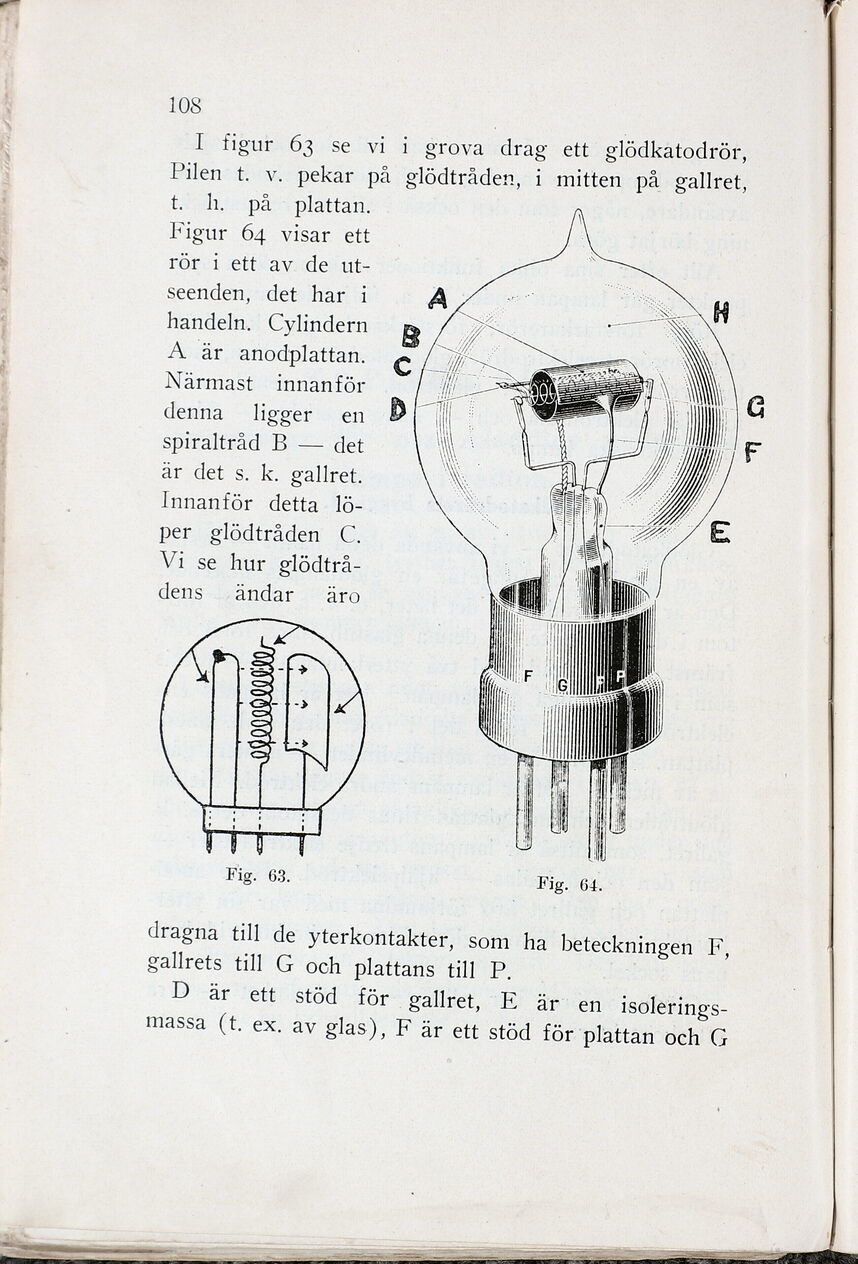

I fianttö63 se Mi I grova idrag. ett glödkatodrör,
Pilen t. v. pekar på glödtråden, i mitten på gallret,
fr pa iplattan.
Hour. 64 visar ett
FÖTT jettravi de ut.
seenden, det har i
handeln. Cylindern
ÅA är anodplattan.
Närmast innanför
denna ligger en
Spitaltrad B-— det
är det s.k. gallret.
Innanför detta lö-
per glödtråden €.
Vi se hur glödtrå-
dens ändar. aro
Fig. 63.
dragna till de yterkontakter, som ha beteckningen F,
gallrets till G och plattans till P.
Där "ett stod för gallret, EE är en isolerings-
massa (t. ex. av glas), F är ett stöd för plattan och G
