135

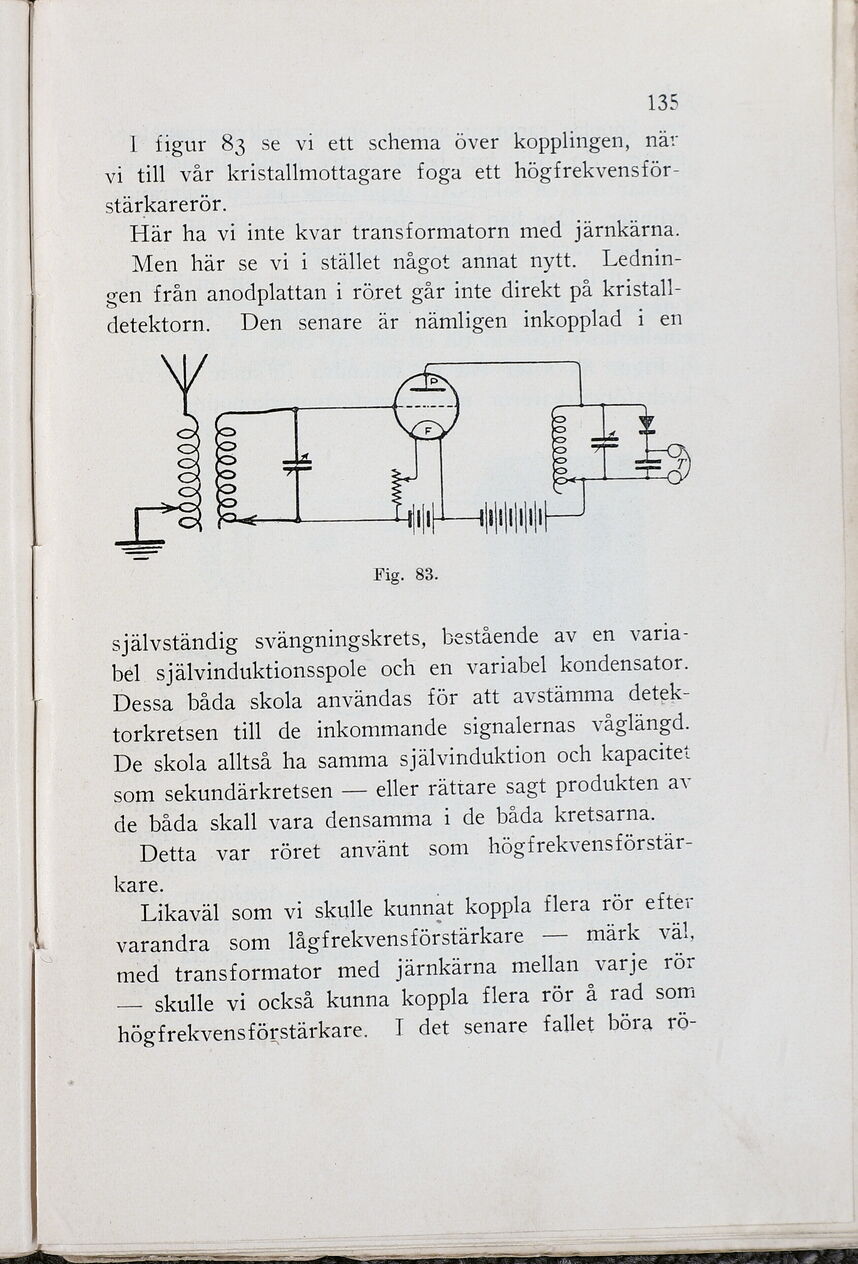

I figur 83 se vi ett schema över kopplingen, nar
vi till vår kristallmottagare foga ett högfrekvensför-
stärkarerör.
Här ha vi inte kvar transformatorn med järnkärna.
Men här se vi i stället något annat nytt. Lednin-
gen från anodplattan i röret går inte direkt på kristall-
detektorn. Den senare är nämligen inkopplad i en
LIN
NI
nluluan
självständig svängningskrets, bestående av en varia-
bel självinduktionsspole och en variabel kondensator.
Dessa båda skola användas för att avstamma detek-
torkretsen till de inkommande signalernas våglängd.
De skola alltså ha samma självinduktion och kapacitet
som sekundärkretsen — eller rättare sagt produkten av
de båda skall vara densamma i de båda kretsarna.
Detta var röret använt som högfrekvensförstär-
kare.
Likaväl som vi skulle kunnat koppla flera rör efter
varandra som lågfrekvensförstärkare — märk väl,
med transformator med järnkärna mellan VARJE KÖR
fule vi också kunna koppla era ros A rad som
högfrekvensförstärkare. I det senare fallet böra rö-
