had
139
ämne Över för att hindra fukt och damm att lägga sig
på. Man kan naturligtvis också ha på lager några
dylika motstånd av olika storlek.
Gör man en särskild kondensator för gallret, kan
man anbringa motståndet — blyerts- eller tuschstrecket
— ovanpå denna.

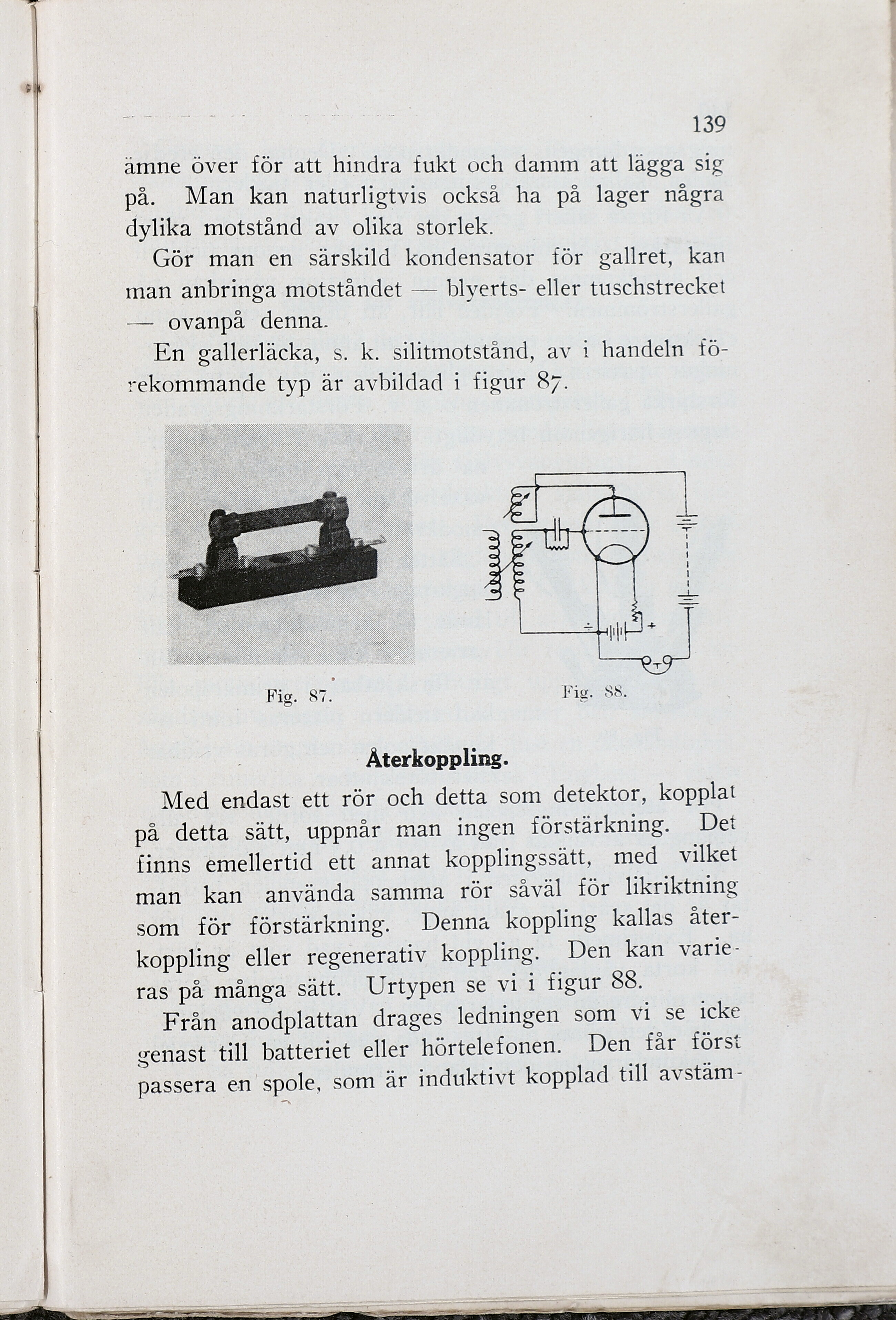

En gallerläcka, s. k. silitmotstånd, av i handeln fö-
rekommande typ är avbildad i figur 87.
Fig. 87.
Återkoppling.
Med endast ett rör och detta som detektor, kopplat
på detta sätt, uppnår man ingen förstärkning. Det
finns emellertid ett annat kopplingssätt, med vilket
man kan använda samma rör saval for likfikrims
som för förstärkning. Denna koppling kallas åter-
koppling eller regenerativ koppling. Den kan varie-
ras på många sätt. Urtypen se VIL HSUR Sc.
Från anodplattan drages ledningen som Vi Se ICKE
genast till batteriet eller hörtelefonen. Den får först
passera en spole, som är induktivt kopplad till avstäm-
