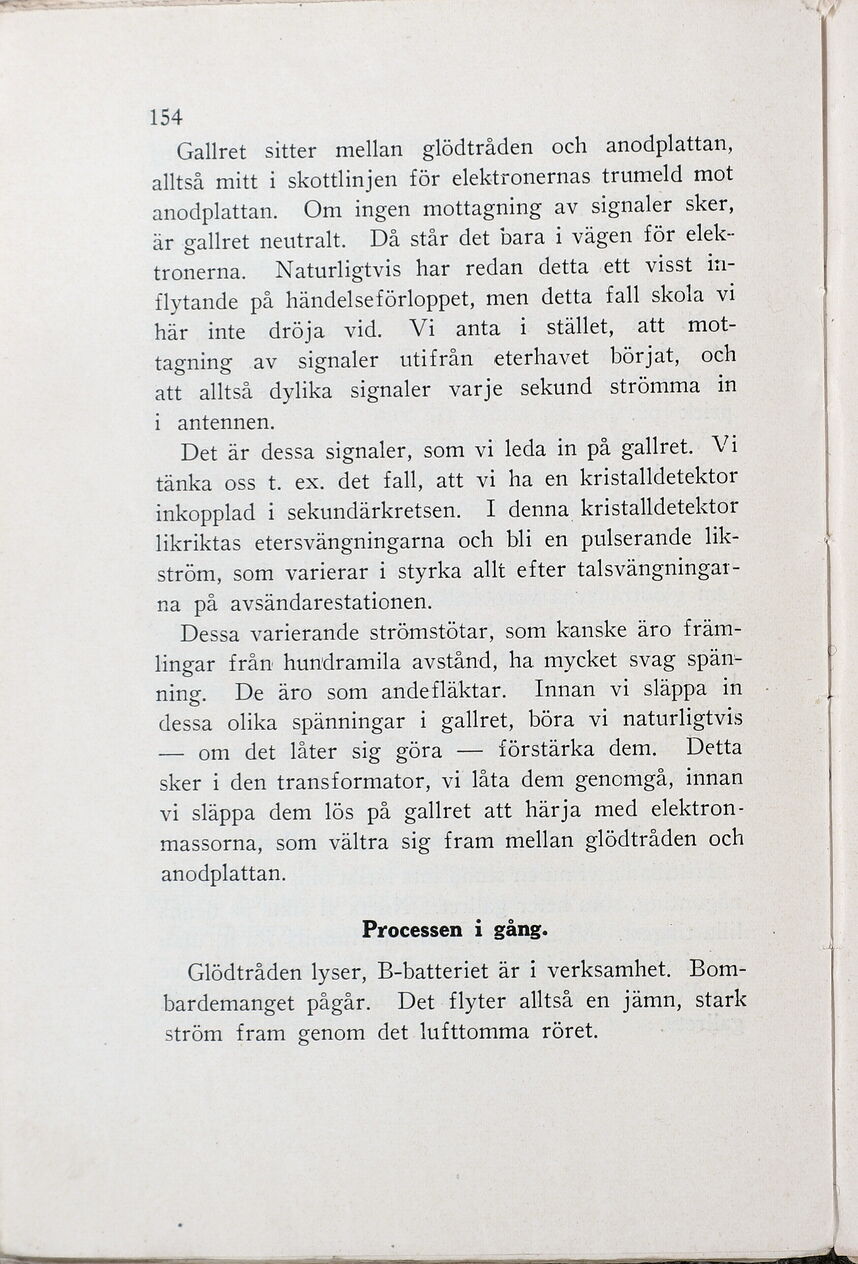

154
Gallret sitter mellan glödtråden och anodplattan,
alltså mitt i skottlinjen för elektronernas trumeld mot
anodplattan. Om ingen mottagning av signaler sker,
är gallret neutralt. Då står det bara i vägen för elek-
tronerna. Naturligtvis har redan detta ett visst in-
flytande på händelseförloppet, men detta fall skola vi
här inte dröja vid. Vi anta i stället, att -mot-
tagning av signaler utifrån eterhavet börjat, och
att alltså dylika signaler varje sekund strömma in
1 antennen.
Det är dessa signaler, som vi leda in på gallret. NE
tänka oss t. ex. det fall, att vi ha en kristalldetektor
inkopplad i sekundärkretsen. I denna kristalldetektor
likriktas etersvängningarna och bli en pulserande lik-
ström, som varierar i styrka allt efter talsvängningar-
na på avsändarestationen.
Dessa varierande strömstötar, som kanske äro främ-
lingar från hundramila avstånd, ha mycket svag spän-
ning. De äro som andefläktar. Innan vi släppa in
dessa olika spänningar i gallret, böra vi naturligtvis
— om det låter sig göra — förstärka dem. Detta
sker i den transformator, vi låta dem genomgå, innan
vi släppa dem lös på gallret att härja med elektron-
massorna, som vältra sig fram mellan glödtråden och
anodplattan.
Processen i gång.
Glödtråden lyser, B-batteriet är i verksamhet. Bom-
bardemanget pågår. Det flyter alltså en jämn, stark
ström fram genom det lufttomma röret.
