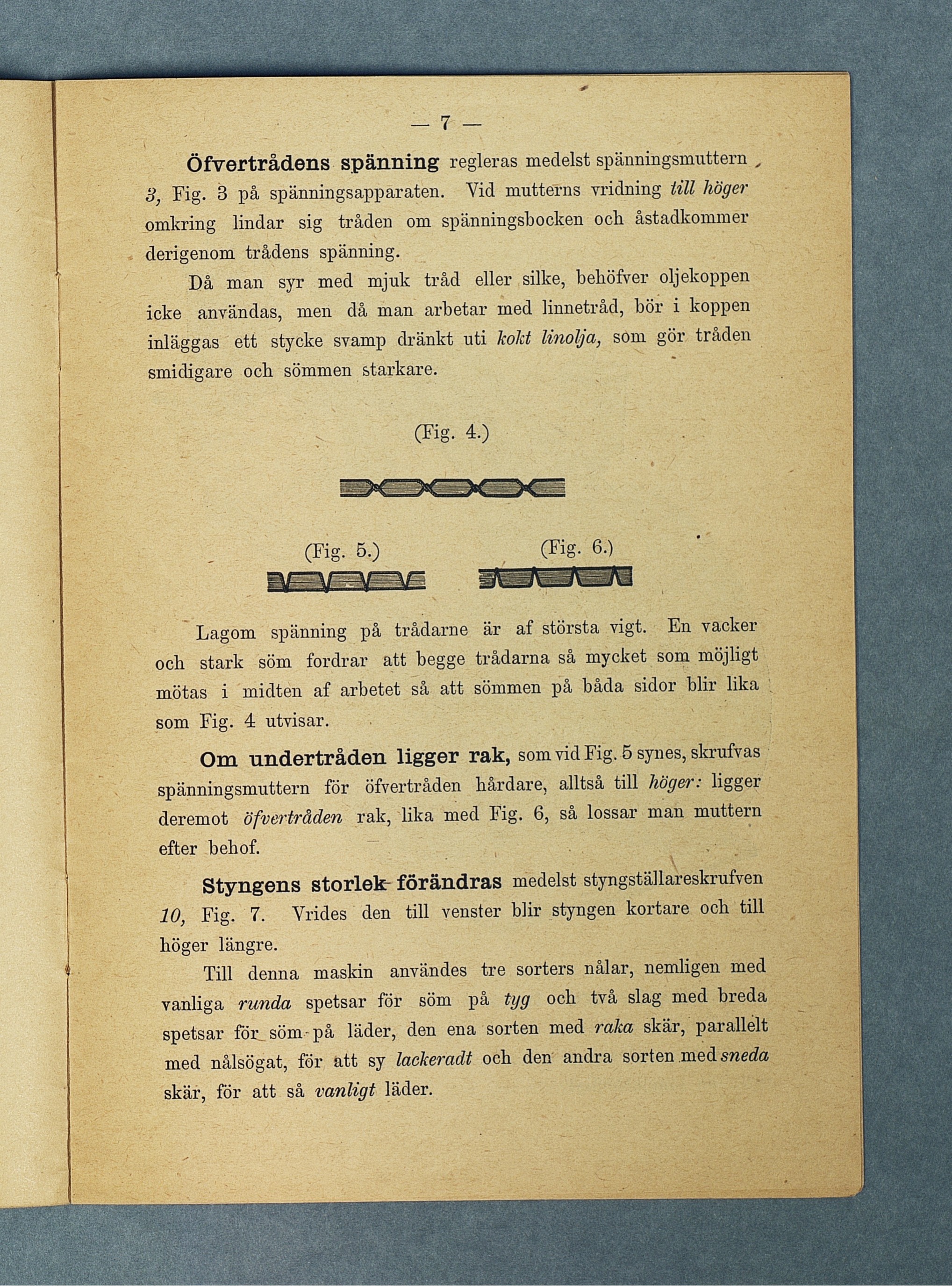

Öfvertrådens spänning regleras raeclelst spänningsmuttern „
3, Fig. 3 på spänningsapparaten. Vid mutterns yridning till höger
omkring lindar sig tråden om spänningsbocken och åstadkommer
derigenom trådens spänning.
Då man syr med mjuk tråd eller silke, beliöfver oljekoppen
icke användas, men då man arbetar med linnetrad, bör i koppen
inläggas ett stycke svamp dränkt uti kokt linolja, som gör traden
smidigare ocb sömmen starkare.
(Fig. 4.)
(Fig. 5.) (Fig. 6.)
Lagom spänning på trådarne är af största vigt. En vacker
ocb stark söm fordrar att begge trådarna sa mycket som möjligt
mötas i midten af arbetet så att sömmen på båda sidor blir lika
som Fig. 4 utvisar.
Om undertråden ligger rak, som vid Fig. 5 synes, skrufvas
spänningsmuttern för öfvertråden hardare, alltsa till höger, liggei
deremot öfvertråden rak, lika med 1‘ig. b, sa lossar man muttern
efter behof.
Styngens storlek- förändras medelst styngställareskrufven
10, Fig. 7. Yrides den till venster blir styngen kortare ocb till
höger längre.
Till denna maskin användes tre sorters nålar, nemligen med
vanliga runda spetsar för söm på tyg och tva slag med bieda
spetsar för söm-på läder, den ena sorten med i oka skär, paiallelt
med nålsögat, för att sy lackeradt och den andra sorten med sneda
skär, för att så vanligt läder.
