Styngställaren 12, Fig. 9 ställes på 0 och pressarefoten passas
noga i samma riktning som undermataren. Tygpressarens kring-
vridning stänges genom att den lilla lyftaren C, Fig. 10, nedsläppes.

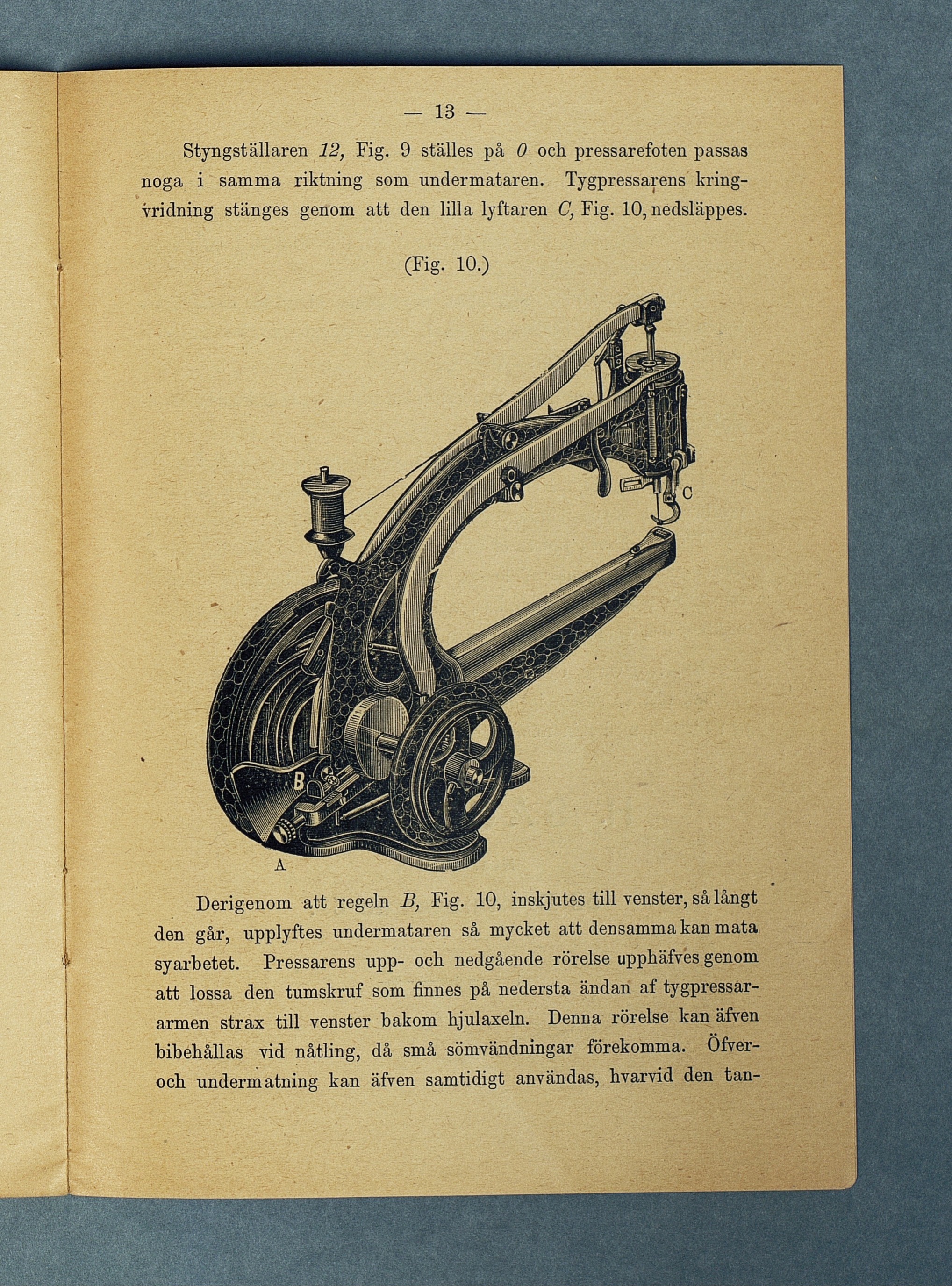

(Fig. 10.)
Derigenom att regeln B, Fig. 10, inskjutes till venster, så långt
den går, upplyftes undermataren så mycket att densamma kan mata
syarbetet. Pressarens upp- ock nedgående rörelse uppkäfves genom
att lossa den tumskruf som finnes på nedersta ändan af tygpressar-
armen strax till venster bakom hjulaxeln. Denna rörelse kan äfven
bibehållas vid nåtling, då små sömvändningar förekomma. Öfver-
och undermatning kan äfven samtidigt användas, hvarvid den tan-
