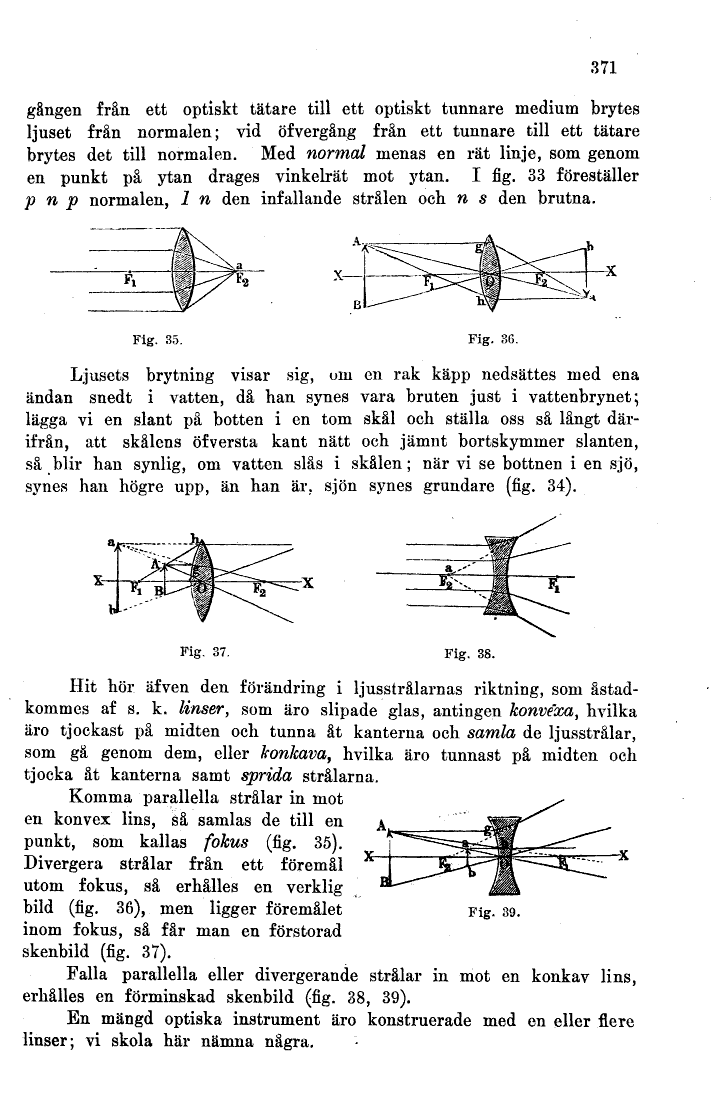

371
gången från ett optiskt tätare till ett optiskt
tunnare medium brytes ljuset från normalen; vid
öfvergång från ett tunnare till ett tätare brytes
det till normalen. Med normal menas en rät linje,
som genom en punkt på ytan dragés vinkelrät mot
ytan. I fig. 33 föreställer p n p normalen, l n den
infallande strålen och n s den brutna.
X-
Fig. 35.
Fig. 36.
Ljusets brytning visar sig, om en rak käpp nedsattes
med ena ändan snedt i vatten, då han synes vara
bruten just i vattenbrynet; lägga vi en slant på
botten i en tom skål och ställa oss så långt därifrån,
att skålens öfversta kant nätt och jämnt bortskymmer
slanten, så blir han synlig, om vatten slås i skålen;
när vi se bottnen i en sjö, synes han högre upp,
än han är. sjön synes grundare (fig. 34).
bl-
Fig. 38.
Hit hör äfven den förändring i ljusstrålarnas
riktning, som åstad-kommes af s. k. linser, som äro
slipade glas, antingen konvexa, hvilka äro tjockast på
midten och tunna åt kanterna och samla de ljusstrålar,
som gä genom dem, eller konkava, hvilka äro tunnast på
midten och tjocka åt kanterna samt sprida strålarna.
Komma parallella strålar in mot en konvex lins,
så samlas de till en punkt, som kallas fokus
(fig. 35). Divergera strålar från ett föremål utom
fokus, så erhålles en verklig bild (fig. 36), men
ligger föremålet inom fokus, så får man en förstorad
skenbild (fig. 37).
Falla parallella eller divergerande strålar in mot
en konkav lins, erhålles en förminskad skenbild
(fig. 38, 39).
En mängd optiska instrument äro konstruerade med en
eller flere linser; vi skola här nämna några.
Fig. 39.
