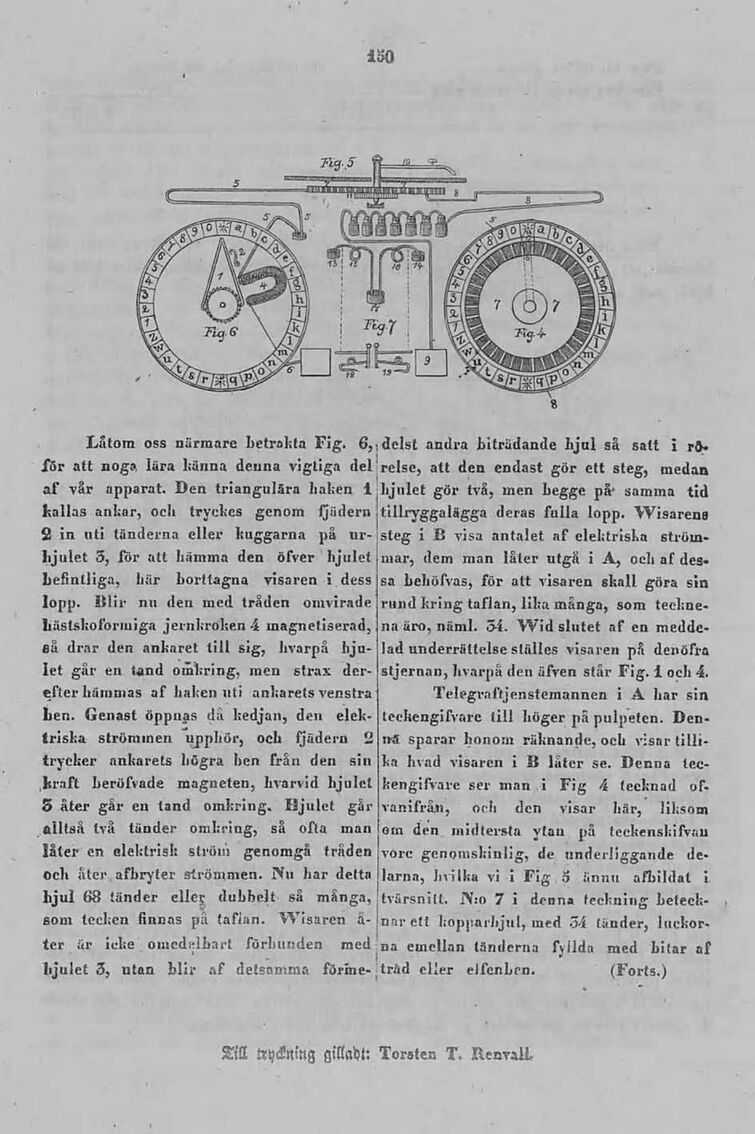

150
Låtom oss närmare betrokta Fig. 6,,delst andra biträdande hjul så satt i rö.
för att noga lära känna denna vigtiga del
af vår apparat. Den triangulära haken 4
kallas ankar, och tryckes genom fjädern
2 in uti tänderna eller kuggarna på ur-
hjulet 3, för att hämma den öfver hjulet
befintliga, här borttagna yvisaren i dess
lopp. Blir nu den med tråden omvirade
Lästskoformiga jernkroken 4 magnetiserad,
gå drar den ankaret till sig, hvarpå hjuo-
let går en tand omkring, men strax der-
efter hämmas af haken uti ankarets venstra
ben. Genast öppnas då kedjan, den elek-
friska strömmen upplör, och fjädern 2
trycker ankarets högra ben från den sin
kraft beröfvade magneten, hvarvid hjulet
5 åter går en tand omkring, Hjulet går
alltså två tänder omkring, så ofta man
låter en elektrisk ström genomgå tråden
och åter afbryter strömmen. Nu har detta
hjul 68 tänder eller dubbelt, så många,
som tecken finnas på tafian. VVisaren ä-
ter är icke omedelbart förbunden med
RI trytning giladt:
Irelse, att den endast gör ett steg, medan
hjulet gör två, men begge på samma tid
tillryggalägga deras falla lopp. VWisareng
steg i B visa antalet af elektrisha ström-
mar, dem man låter utgå i A, och af des.
|sa behöfvas, för att visaren skall göra sin
rund kring taflan, lika många, som teckne-
na äro, näml. 34. Wid slutet af en medde-
Jad underrättelse ställes visaren på denöfra
stjernan, varpå den äfven står Fig. 4 och 4,
PTelegvaftjenstemannen i A har sin
teckengifvare till höger på pulpeten. Den-
nå sparar honom räknande, och visar tilli-
ka hvad visaren i B låter se. Denna tec-
kengifvare ser man i Fig 4 teeknad of:
vanifrån, och den visar här, liksom
em den midtersta ytan på teckenskifvan
vore genomskinlig, de underliggande de-
larna, hvilka vi i Fig 5 ännu afbildat i
itvärsnilt, N:o 7 i denna teckning beteck-
bjulet 3, utan blir af detsamma förine- tråd eller elfenben.
nar ett kopparbjul, med 34 tänder, luckor.
na emellan tänderna fyllda med bitar af
(Forts.)
