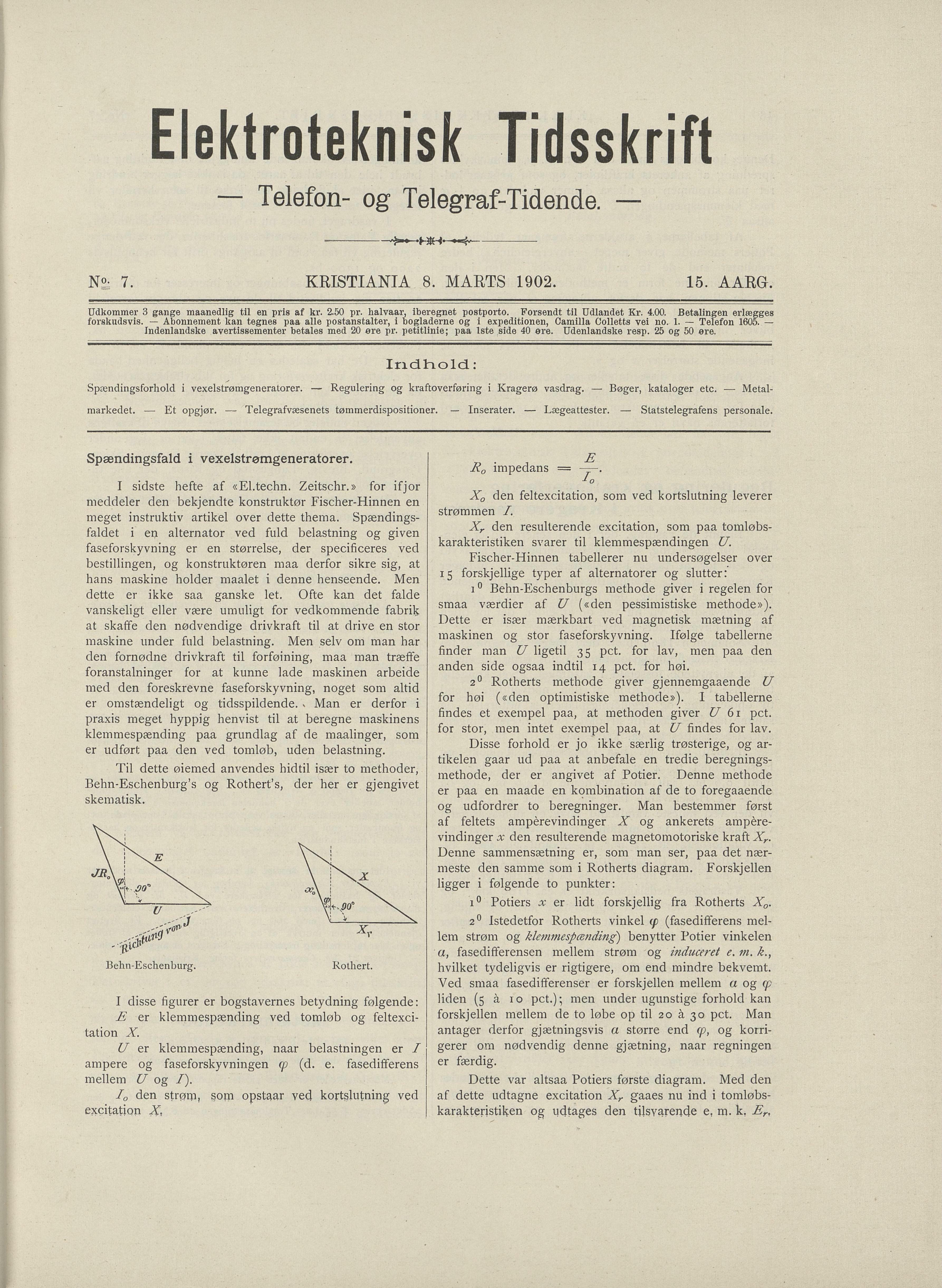

Elektroteknisk Tidsskrift
Telefon- og Telegraf-Tidende
*-4^-
KRISTIANIA 8. MARTS 1902.
N2; 7. 15. AARG.
Udkommer 3 gange maanedlig til en pris af kr. 2.50 pr. halvaar, iberegnet postporto. Forsendt til Udlandet Kr. 4.00. Betalingen erlægges
forskudsvis. — Abonnement kan tegnes paa alle postanstalter, i bogladerne og i expeditionen, Camilla Colletts vei no. 1. — Telefon 1605. —
Indenlandske avertissementer betales med 20 øre pr. petitlinie; paa Iste side 40 øre. Udenlandske resp. 25 og 50 øre.
Ind Fi old. ;
Spændingsforhold i vexelstrømgeneratorer. — Regulering og kraftoverføring i Kragerø vasdrag. — Bøger, kataloger etc. — Metal-
markedet. — Et opgjør. — Telegrafvæsenets tømmerdispositioner. — Inserater. — Lægeattester. — Statstelegrafens personale.
E
Ra impedans = ——
O
Spændingsfald i vexelstrømgeneratorer.
I sidste hefte af «El.techn. Zeitschr.» for ifjor
meddeler den bekjendte konstruktør Fischer-Hinnen en
meget instruktiv artikel over dette thema. Spændings
faldet i en alternator ved fuld belastning og given
faseforskyvning er en størrelse, der specificeres ved
bestillingen, og konstruktøren maa derfor sikre sig, at
hans maskine holder maalet i denne henseende. Men
dette er ikke saa ganske let. Ofte kan det falde
vanskeligt eller være umuligt for vedkommende fabrik
at skaffe den nødvendige drivkraft til at drive en stor
maskine under fuld belastning. Men seiv om man har
den fornødne drivkraft til forføining, maa man træffe
foranstalninger for at kunne lade maskinen arbeide
med den foreskrevne faseforskyvning, noget som altid
er omstændeligt og tidsspildende. v Man er derfor i
praxis meget hyppig henvist til at beregne maskinens
klemmespænding paa grundlag af de maalinger, som
er udført paa den ved tomløb, uden belastning.
X0 den feltexcitation, som ved kortslutning leverer
strømmen /.
Xr den resulterende excitation, som paa tomløbs
karakteristiken svarer til klemmespændingen U.
Fischer-Hinnen tabellerer nu undersøgelser over
15 forskjellige typer af alternatorer og slutter:
1 0 Behn-Eschenburgs methode giver i regelen for
smaa værdier af U («den pessimistiske methode»).
Dette er især mærkbart ved magnetisk mætning af
maskinen og stor faseforskyvning. Ifølge tabellerne
finder man U ligetil 35 pct. for lav, men paa den
anden side ogsaa indtil 14 pct. for høi.
2 0 Rotherts methode giver gjennemgaaende U
for høi («den optimistiske methode»). I tabellerne
findes et exempel paa, at methoden giver U 61 pct.
for stor, men intet exempel paa, at U findes for lav.
Disse forhold er jo ikke særlig trøsterige, og ar
tikelen gaar ud paa at anbefale en tredie beregnings
methode, der er angivet af Potier. Denne methode
er paa en maade en kombination af de to foregaaende
og udfordrer to beregninger. Man bestemmer først
af feltets ampérevindinger X og ankerets ampére
vindinger x den resulterende magnetomotoriske kraft Xr.
Denne sammensætning er, som man ser, paa det nær
meste den samme som i Rotherts diagram. Forskjellen
ligger i følgende to punkter:
Til dette øiemed anvendes hidtil især to methoder,
Behn-Eschenburg’s og Rothert’s, der her er gjengivet
skematisk.
i° Potiers x er lidt forskjellig fra Rotherts Xa.
2° Istedetfor Rotherts vinkel (p (fasedifferens mel
lem strøm og klemmespænding) benytter Potier vinkelen
a, fasedifferensen mellem strøm og induceret e. m. k.,
hvilket tydeligvis er rigtigere, om end mindre bekvemt.
Ved smaa fasedifferenser er forskjellen mellem a og tp
liden (5 a 10 pct.); men under ugunstige forhold kan
forskjellen mellem de to løbe op til 20 å30 pct. Man
antager derfor gjætningsvis a større end cp, og korri
gerer om nødvendig denne gjætning, naar regningen
er færdig.
I disse figurer er bogstavernes betydning følgende:
E er klemmespænding ved tomløb og feltexci-
tation X.
U er klemmespænding, naar belastningen er I
ampere og faseforskyvningen (p (d. e. fasedifferens
mellem U og /). Dette var altsaa Potiers første diagram. Med den
af dette udtagne excitation Xr gaaes nu ind i tomløbs
karaktenstiken og udtages den tilsvarende e, m. k. Er,
I0 den strørp, som opstaar ved kortslutning ved
excitation X,
Rolhert.
Behn-Eschenburg.
\
xr
\
Jr\ |
U
-fø1^
