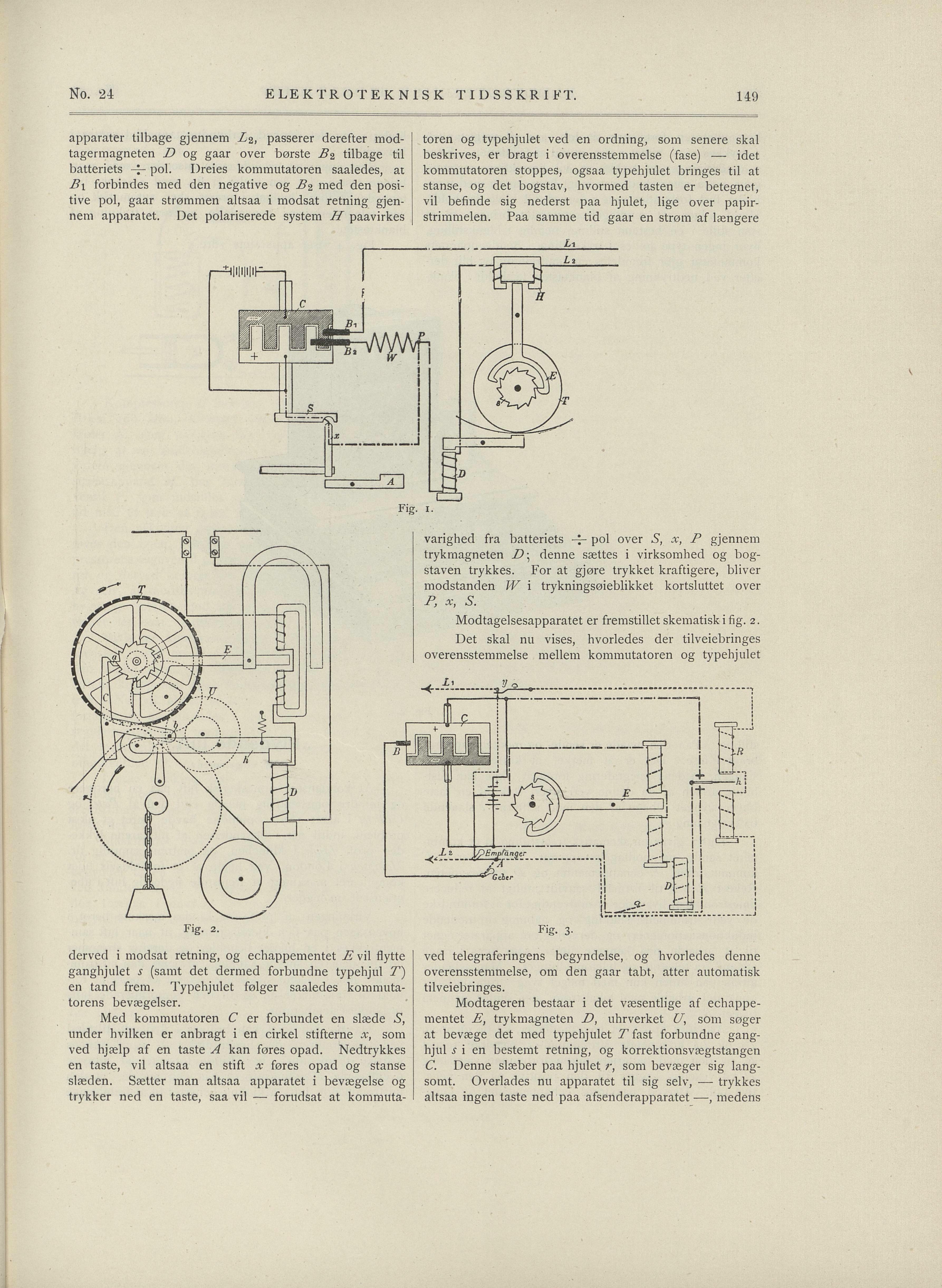

No. 24 ELEKTROTEKNISK TIDSSKRIFT.
apparater tilbage gjennem Z2, passerer derefter mod
tagermagneten D og gaar over børste B2 tilbage til
batteriets – pol. Dreies kommutatoren saaledes, at
B\ forbindes med den negative og med den posi
tive pol, gaar strømmen altsaa i modsat retning gjen
nem apparatet. Det polariserede system P[ paavirkes
toren og typehjulet ved en ordning, som senere skal
beskrives, er bragt i overensstemmelse (fase) — idet
kommutatoren stoppes, ogsaa typehjulet bringes til at
stanse, og det bogstav, hvormed tasten er betegnet,
vil befinde sig nederst paa hjulet, lige over papir
strimmelen. Paa samme tid gaar en strøm af længere
varighed fra batteriets ~ pol over S, x, P gjennem
trykmagneten D\ denne sættes i virksomhed og bog
staven trykkes. For at gjøre trykket kraftigere, bliver
modstanden W i trykningsøieblikket kortsluttet over
P
, x, S.
Modtagelsesapparatet er fremstillet skematisk i fig. 2
Det skal nu vises, hvorledes der tilveiebringes
overensstemmelse mellem kommutatoren og typehjulet
derved i modsat retning, og echappementet E vil flytte
ganghjulet s (samt det dermed förbundne typehjul T)
en tand frem. Typehjulet følger saaledes kommuta
torens bevægelser.
ved telegraferingens begyndelse, og hvorledes denne
overensstemmelse, om den gaar tabt, atter automatisk
tilveiebringes.
Modtageren bestaar i det væsentlige af echappe
mentet E, trykmagneten D, uhrverket U, som søger
at bevæge det med typehjulet T fast förbundne gang
hjul s i en bestemt retning, og korrektionsvægtstangen
C. Denne slæber paa hjulet r, som bevæger sig lang
somt. Overlades nu apparatet til sig seiv, — trykkes
altsaa ingen taste ned paa afsenderapparatet —, medens
Med komimitatoren C er forbundet en slæde S,
under hvilken er anbragt i en cirkel stifterne x, som
ved hjælp af en taste A kan føres opad. Nedtrykkes
en taste, vil altsaa en stift x føres opad og stanse
slæden. Sætter man altsaa apparatet i bevægelse og
trykker ned en taste, saa vil — forudsat at kommuta
Fig. 2.
149
_ il
c **
U J ’ ’
L -J r 1 CiJ
i —» IJq
Fig. i.
i®i i®
T /^~^\
*/ Q
A ©
Y\*~* ;
=1
-r «VT • nj j !
j -• —j! i
ii =r "‘ i!
—i|
! 1 !
i
Fig- 3-
