#) Findes beskrevet i nærværende numer.
No. 34
ELEKTROTEKNISK TIDSSKRIFT.
har reguleret modtagerens afstemningsspoler, indtil
tegnet modtages klart.
Spolens anden ende er forbundet med den anden
gnistpol, der desuden staar i forbindelse med en
klemme, hvortil er fæstet enten en jordledning eller
en metalcylinder, som erstatter denne. Lufttraaden
fæstes til klemmen mellem leydnerflasken og afstem
ningsspolen. Paa denne maade er frerabragt 2 svinge
kredse — en sluttet (gnistbane, leydnerflasker og af
stemningsspole) og en aaben (lufttraad, afstemnings
spole, der altsaa er fælles for begge kredse, og jord
ledning eller metalcylinder). Svingetallet i den sluttede
kreds kan afstemmes efter den aabne, dels ved regule
ring af leydnerflaskerne, dels ved at forandre antallet
af vindinger i afstemningsspolen, hvilket udføres ved
at forskyve en metalhylse, som kortslutter vindinger
i spolen.
Man kan ved hjælp af dette apparat demonstrere
følgende elektriske fænomener:
1. Afstemning af afsenderens svingekredse paa hin
anden.
2. Afstemning af modtagerens aabne kreds paa de
ankommende bølger.
3. Afstemning af raodtagerens sluttede kreds paa
dens aabne.
4. En absolut exakt og hurtig overføring af morse
tegn paa flere kilometers afstand under gunstige
omstændigheder.
Polyteknisk förenings elektrikergmppes møde
den 2den d. m. afholdtes — i henhold til P. F.s
ændrede love — som alraindeligt foreningsmøde, og
da der ventedes et særlig talrigt fremmøde, var Grand
hotels rococosal leiet for anledningen. Den blev ogsaa
fyldt til sidste plads. — Til at overvære mødet var
indbudt storthingets jernbanekomité og militærkomité,
bestyrelsen for Norsk skibsrederforening, cheferne for
kystartilleriet og ingeniørvaabenet, arméens og marinens
generalstab, kommanderende admiral, Elektrisk Bureaus
direktion m. fl.

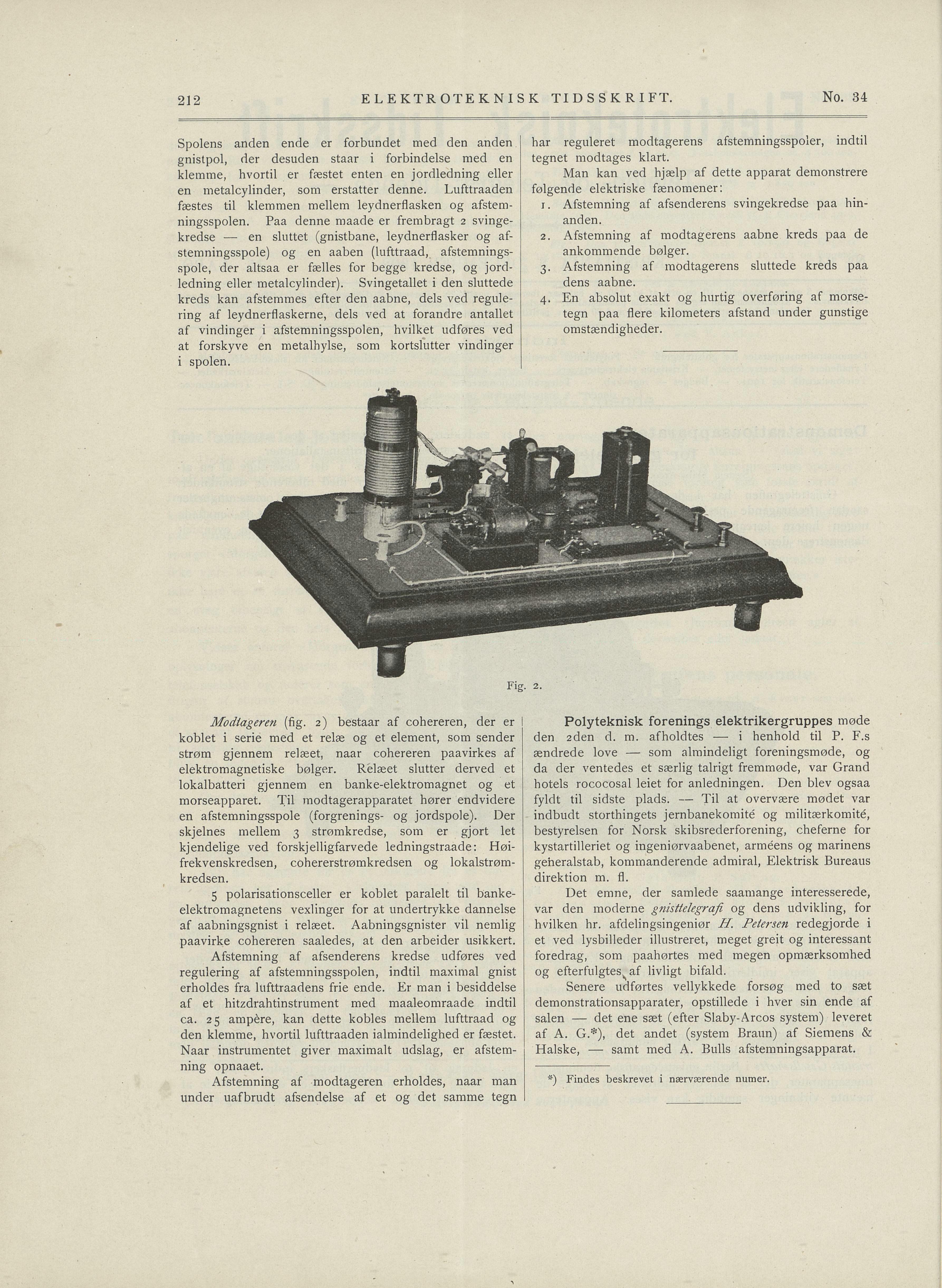

Modiageren (fig. 2) bestaar af cohereren, der er 1
koblet i serie med et relæ og et element, som sender
strøm gjennem relæet, naar cohereren paavirkes af
elektromagnetiske bølger. Relæet slutter derved et
lokalbatteri gjennem en banke-elektromagnet og et
morseapparet. Til rnodtagerapparatet hører endvidere
en afstemningsspole (förgrenings- og jordspole). Der
skjelnes mellem 3 strømkredse, som er gjort let
kjendelige ved forskjelligfarvede ledningstraade: Høi
frekvenskredsen, cohererstrømkredsen og lokalstrøm
kredsen.
Det emne, der samlede saamange interesserede,
var den moderne gnistielegrafi og dens udvikling, for
hvilken hr. afdelingsingeniør H Peiersen redegjorde i
et ved lysbilleder illustreret, meget greit og interessant
foredrag, som paahørtes med megen opmærksomhed
og livligt bifald.
5 polarisationsceller er koblet paralelt til banke
elektromagnetens vexlinger for at undertrykke dannelse
af aabningsgnist i relæet. Aabningsgnister vil nemlig
paavirke cohereren saaledes, at den arbeider usikkert.
Afstemning af afsenderens kredse udføres ved
regulering af afstemningsspolen, indtil maximal gnist
erholdes fra lufttraadens frie ende. Er man i besiddelse
af et hitzdrahtinstrument med maaleomraade indtil
ca. 25 ampére, kan dette kobles mellem lufttraad og
den klemme, hvortil lufttraaden ialmindelighed er fæstet.
Naar instrumentet giver maximalt udslag, er afstem
ning opnaaet.
Senere udførtes vellykkede forsøg med to sæt
demonstrationsapparater, opstillede i hver sin ende af
salen — det ene sæt (efter Slaby-Arcos system) leveret
af A. G.*), det andet (system Brann) af Siemens &
Halske, — samt med A. Bulls afstemningsapparat.
Afstemning af modtageren erholdes, naar man
under uafbrudt afsendelse af et og det samme tegn
212
Fig 2.
