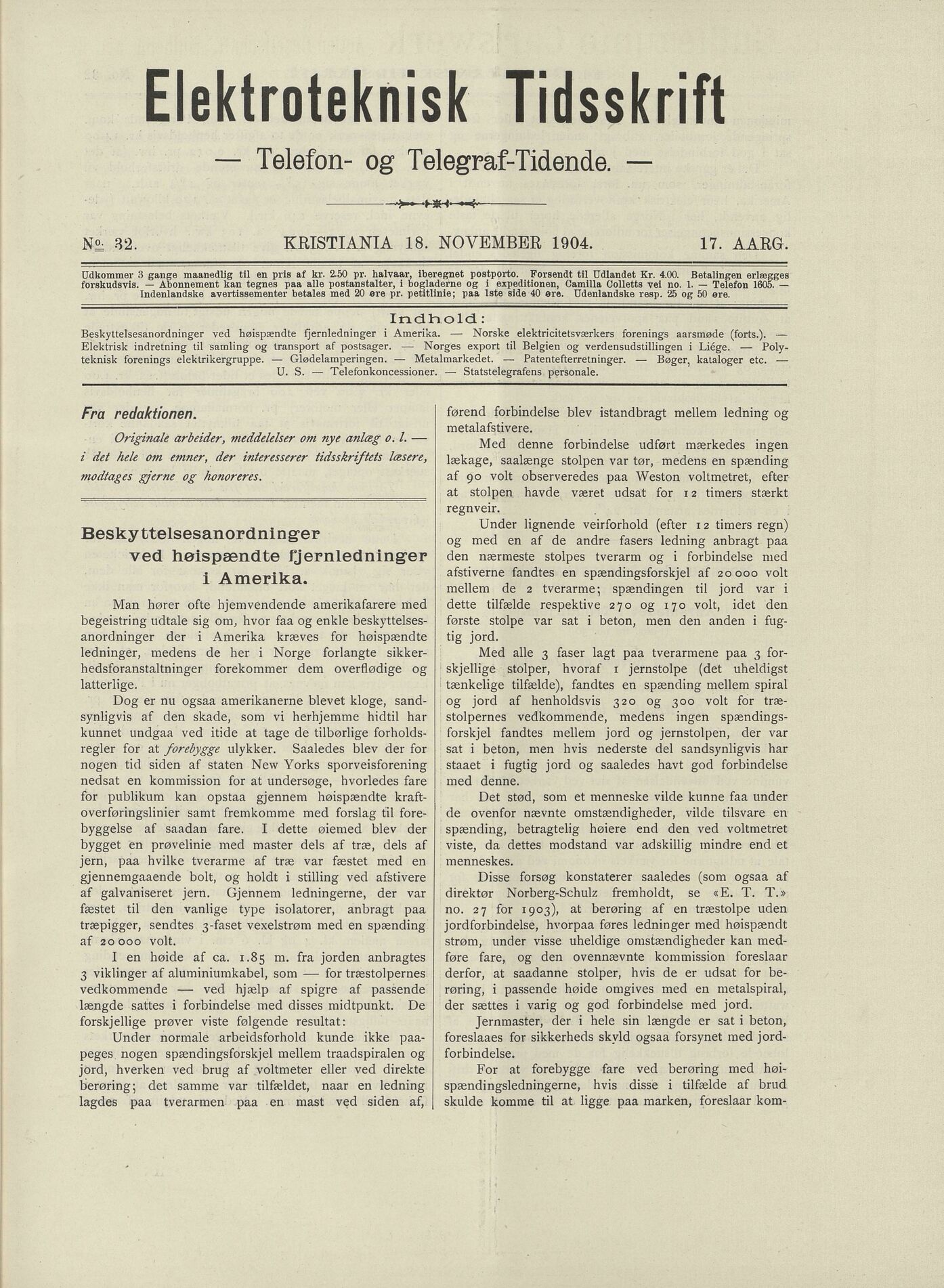

Full resolution (JPEG) - On this page / på denna sida - No. 32. 18. november 1904 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Elektroteknisk Tidsskrift
Telefon- og Telegraf-Tidende
—> » 4X-»
KRISTIANIA 18. NOVEMBER 1904. 17. AARG.
N£: 82.
Udkommer 3 gange maanedlig til en pris af kr. 2.50 pr. halvaar, iberegnet postporto. Forsendt til Udlandet Kr. 4.00. Betalingen erlægges
forskudsvis. Abonnement kan tegnes paa alle postanstalter, i bogladerne og i expeditionen, Camilla Colletts vei no. 1. Telefon 1605.
Indenlandske avertissementer betales med 20 ©re pr. petitlinie; paa Iste side 40 ore. Ddenlandske resp. 25 og 50 øre.
IndFi old :
Norske elektricitetsværkers förenings aarsmøde (forts.).
rges export til Belgien og verdensudstillingen i Liége. Poly-
— Patentefterretninger. Bøger, kataloger etc.
Statstelegrafens personale.
Beskyttelsesanordninger ved høispændte fjernledninger i Amerika.
Elektrisk indretning til samling og transport af postsager. Norges
teknisk förenings elektrikergruppe. Glødelamperingen. Metal:
U. S. Telefonkoncessioner.
førend forbindelse blev istandbragt mellem ledning og
metalafstivere.
Fra redaktionen.
Originale arbeider, meddelelser om nye anlæg 0.1.
i det hele om emner, der interesserer tidsskriftets læsere,
modtages gjerne og honoreres.
Med denne forbindelse udført mærkedes ingen
lækage, saalænge stolpen var tør, medens en spænding
af 90 volt observeredes paa Weston voltmetret, efter
at stolpen havde været udsat for 12 timers stærkt
regnveir.
Under lignende veirforhold (efter 12 timers regn)
og med en af de andre fasers ledning anbragt paa
den nærmeste stolpes tverarm og i forbindelse med
afstiverne fandtes en spændingsforskjel af 20000 volt
mellem de 2 tverarme; spændingen til jord var i
dette tilfælde respektive 270 og 170 volt, idet den
første stolpe var sat i beton, men den anden i fug
tig jord.
Beskyttelsesanordninger
ved høispændte fjernledninger
1 Amerika.
Man hører ofte hjemvendende amerikafarere med
begeistring udtale sig om, hvor faa og enkle beskyttelses
anordninger der i Amerika kræves for høispændte
ledninger, medens de her i Norge forlangte sikker
hedsforanstaltninger forekommer dem overflødige og
latterlige.
Med alle 3 faser lagt paa tverarmene paa 3 for
skjellige stolper, hvoraf x jernstolpe (det uheldigst
tænkelige tilfælde), fandtes en spænding mellem spiral
og jord af henholdsvis 320 og 300 volt for træ
stolpernes vedkommende, medens ingen spændings
forskjel fandtes mellem jord og jernstolpen, der var
sat i beton, men hvis nederste del sandsynligvis har
staaet i fugtig jord og saaledes havt god forbindelse
med denne.
Dog er nu ogsaa amerikanerne blevet kloge, sand
synligvis af den skade, som vi herhjemme hidtil har
kunnet undgaa ved itide at tage de tilbørlige forholds
regler for at forebygge ulykker. Saaledes blev der for
nogen tid siden af staten New Yorks sporveisforening
nedsat en kommission for at undersøge, hvorledes fare
for publikum kan opstaa gjennem høispændte kraft
overføringslinier samt fremkomrae med forslag til fore
byggelse af saadan fare. I dette øiemed blev der
bygget en prøvelinie med master dels af træ, dels af
jern, paa hvilke tverarme af træ var fæstet med en
gjennemgaaende bolt, og holdt i stilling ved afstivere
af galvaniseret jern. Gjennem ledningerne, der var
fæstet til den vanlige type isolatorer, anbragt paa
træpigger, sendtes 3-faset vexelstrøm med en spænding
af 20000 volt.
Det stød, som et menneske vilde kunne faa under
de ovenfor nævnte omstændigheder, vilde tilsvare en
spænding, betragtelig høiere end den ved voltmetret
viste, da dettes modstand var adskillig mindre end et
menneskes.
Disse forsøg konstaterer saaledes (som ogsaa af
direktør Norberg-Schulz fremholdt, se «E. T. T.»
no. 27 for 1903), at berøring af en træstolpe uden
jordforbindelse, hvorpaa føres ledninger med høispændt
strøm, under visse uheldige omstændigheder kan med
føre fare, og den ovennævnte kommission foreslaar
derfor, at saadanne stolper, hvis de er udsat for be
røring, i passende høide omgives med en metalspiral,
der sættes i varig og god forbindelse med jord.
I en høide af ca. 1.85 m. fra jorden anbragtes
3 viklinger af aluminiumkabel, som for træstolpernes
vedkommende ved hjælp af spigre af passende
længde sattes i forbindelse med disses midtpunkt. De
forskjellige prøver viste følgende resultat: Jernmaster, der i hele sin længde er sat i beton,
foreslaaes for sikkerheds skyld ogsaa forsynet med jord
forbindelse.
Under normale arbeidsforhold kunde ikke paa
peges nogen spændingsforskjel mellem traadspiralen og
jord, hverken ved brug af voltmeter eller ved direkte
berøring; det samme var tilfældet, naar en ledning
lagdes paa tverarmen paa en mast ved siden af,
For at forebygge fare ved berøring med høi
spændingsledningerne, hvis disse i tilfælde af brud
skulde komme til at ligge paa marken, foreslaar kom-
