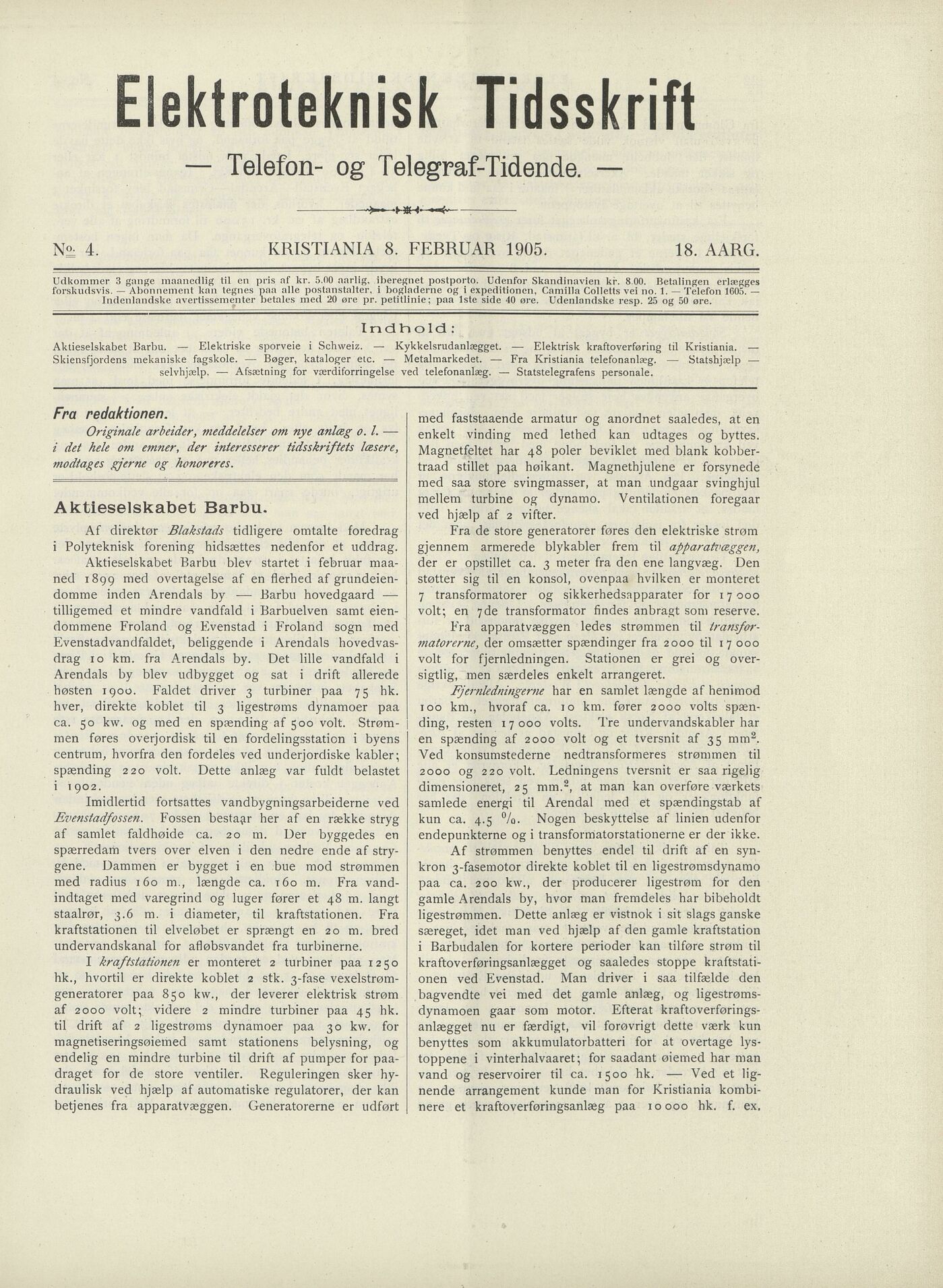

Elektroteknisk Tidsskrift
Telefon- og Telegraf-Tidende.
— !
KRISTIANIA 8. FERRUAR 1905.
Nt 4. 18. AARG.
Udkommer 3 gange maanedlig til en pris af kr. 5.00 aarlig, iberegnet postporto. Udenfor Skandinavien kr. 8 00. Betalingen erlægges
forskudsvis. — Abonnement kan tegnes paa alle postanstalter, i bogladerne og i expeditionen, Camilla Colletts vei no. 1. — Telefon 1605. —
Indenlandske avertissementer betales med 20 øre pr. petitlinie; paa Iste side 40 øre. Udenlandske resp. 25 og 50 øre.
Indhold :
Aktieselskabet Barbu. — Elektriske sporveie i Schweiz. — Kykkelsrudanlægget. — Elektrisk kraftoverføring til Kristiania.
Skiensfjordens mekaniske fagskole. — Bøger, kataloger etc. — Metalmarkedet. — Fra Kristiania telefonanlæg. — Statshjælp
selvhjælp. — Afsætning for værdiforringelse ved telefonanlæg. — Statstelegrafens personale.
Fra redaktionen. med faststaaende armatur og anordnet saaledes, at en
enkelt vinding med lethed kan udtages og byttes.
Magnetfeltet har 48 poler beviklet med blank kobber
traad stillet paa høikant. Magnethjulene er forsynede
med saa store svingmasser, at man undgaar svinghjul
mellem turbine og dynamo. Ventilationen foregaar
ved hjælp af 2 vifter.
Originale arbeider, rneddelelser om nye anlæg 0. I. —
i det hele om emner, der interesserer tidsskriftets læsere,
modtages gjerne og honoreres.
Aktieselskabet Barbu.
Af direktør Blakstads tidligere omtalte foredrag
i Polyteknisk förening hidsættes nedenfor et uddrag.
Fra de store generatorer føres den elektriske strøm
gjennem armerede blykabler frem til apparatvæggen,
der er opstillet ca. 3 meter fra den ene langvæg. Den
støtter sig til en konsol, ovenpaa hvilken er monteret
7 transformatorer og sikkerhedsapparater for 17 000
volt; en 7de transformator findes anbragt som reserve.
Aktieselskabet Barbu blev startet i februar maa
ned 1899 med overtagelse af en flerhed af grundeien
domme inden Arendals by — Barbu hovedgaard —
tilligemed et mindre vandfald i Barbuelven samt eien
dommene Froland og Evenstad i Froland sogn med
Evenstadvandfaldet, beliggende i Arendals hovedvas
drag 10 km. fra Arendals by. Det lille vandfald i
Arendals by blev udbygget og sat i drift allerede
høsten 1900. Faldet driver 3 turbiner paa 75 hk.
hver, direkte koblet til 3 ligestrøms dynamoer paa
ca. 50 kw. og med en spænding af 500 volt. Strøm
men føres overjordisk til en fordelingsstation i byens
centrum, hvorfra den fordeles ved underjordiske kabler;
spænding 220 volt. Dette anlæg var fuldt belastet
i 1902.
Fra apparatvæggen ledes strømmen til iransfor
matorerne, der omsætter spændinger fra 2000 til 17 000
volt for fjernledningen. Stationen er grei og over
sigtlig, men særdeles enkelt arrangeret.
Fjernledningerne har en samlet længde af henimod
100 km., hvoraf ca. 10 km. fører 2000 volts spæn
ding, resten 17000 volts. Tre undervandskabler har
en spænding af 2000 volt og et tversnit af 35 mm2.
Ved konsumstederne nedtransformeres strømmen til
2000 og 220 volt. Ledningens tversnit er saa rigelig
dimensioneret, 25 mm.2, at man kan overføre værkets
samlede energi til Arendal med et spændingstab af
kun ca. 4.5 %. Nogen beskyttelse af linien udenfor
endepunkterne og i transformatorstationerne er der ikke.
Imidlertid fortsattes vandbygningsarbeiderne ved
Evenstadfossen. Fossen beståer her af en række stryg
af samlet faldhøide ca. 20 m. Der byggedes en
spærredam tvers over elven i den nedre ende af stry
gene. Dammen er bygget i en bue mod strømmen
med radius 160 m,, længde ca. 160 m. Fra vand
indtaget med varegrind og luger fører et 48 m. langt
staalrør, 3.6 m. i diameter, til kraftstationen. Fra
kraftstationen til elveløbet er sprængt en 20 m. bred
undervandskanal for afløbsvandet fra turbinerne.
Af strømmen benyttes endel til drift af en syn
kron 3-fasemotor direkte koblet til en ligestrømsdynamo
paa ca. 200 kw., der producerer ligestrøm for den
gamle Arendals by, hvor man fremdeles har bibeholdt
ligestrømmen. Dette anlæg er vistnok i sit slags ganske
særeget, idet man ved hjælp af den gamle kraftstation
i Barbudalen for kortere perioder kan tilføre strøm til
kraftoverføringsanlægget og saaledes stoppe kraftstati
onen ved Evenstad. Man driver i saa tilfælde den
bagvendte vei med det gamle anlæg, og ligestrøms
dynamoen gaar som motor. Efterat kraftoverførings
anlægget nu er færdigt, vil forøvrigt dette værk kun
benyttes som akkumulatorbatteri for at overtage lys
toppene i vinterhalvaaret; for saadant øiemed har man
vand og reservoirer til ca. 1500 hk. — Ved et lig
nende arrangement kunde man for Kristiania kombi
nere et kraftoverføringsanlæg paa 10000 hk. f. ex.
I kraftstationen er monteret 2 turbiner paa 1250
hk., hvortil er direkte koblet 2 stk. 3-fase vexelstrøm
generatorer paa 850 kw., der leverer elektrisk strøm
af 2000 volt; videre 2 mindre turbiner paa 45 hk.
til drift af 2 ligestrøms dynamoer paa 30 kw. for
magnetiseringsøiemed samt stationens belysning, og
endelig en mindre turbine til drift af pumper for paa
draget for de store ventiler. Reguleringen sker hy
draulisk ved hjælp af automatiske regulatorer, der kan
betjenes fra apparatvæggen. Generatorerne er udført
