Elektroteknisk Tidsskrift
— Telefon- og Telegraf-Tidende
KRISTIANIA 27. MAI 1905. 18. AARG.
N* 15.
Udkommer 3 gange maanedlig til en pris af kr. 5.00 aarlig, i!
forskudsvis. — Abonnement kan tegn.es paa alle postanstalter, i
Indenlandske avertissementer betales med 20 øre pr.
iberegnet postpc
i bogladerne og
. petitlinie; paa
postporto. Udenfor Skandinavien kr. 8.00. Betalingen erlægges
rne og i expeditionen, Munkedamsveien no. 80. — Telefon 1605. —
; paa Iste side 40 øre. Udenlandske resp. 25 og 50 øre.
Indbold
Kompas-fjernoverføring. — Tantallampen. — Ulykkéstilfælde ved
De tekniske foreninger. — Elektrisk drivkraft i Upsala domkirke
stærkstrøm i Schweiz. — Elektricitets-Gesellschaft <Sanitas>. —
:. — Telefonen og smittefare. — Toldreformen (slutn.) — Metal-
markedet. — Telegrafdirektørens nye instrux — Den traadløse telegraf Sørvaagen—Røst.
Fra redaktionen. bolometriske anordning faar sin strøm fra forhaanden
værende stærkstrømanlæg (ligestrøm). Spændingsvaria-
Originale arbeider, meddelelser om nye anlæg o.l. —
i det hele om emner, der interesserer tidsskriftets læsere,
modtages gjerne og honoreres.
Kompas-fjernoverførlng’.
Efter flere aars arbeide er det lykkedes Siemens 6°
Halske, Berlin, at konstruere et apparat for elektrisk
overføring af kompasnaalens bevægelse til hvilketsom
helst sted paa et skib. Herved er det blevet muligt
at anbringe hovedkompasset paa en magnetisk heldig
plads paa skibet, hvor den forstyrrende indflydelse af
bevægelige magnetiske gjenstande, f. ex. pansertaarne
og skyts, er ringe, og i kommandotaarnet, eller hvor
man ellers maatte ønske, at opsætte et eller flere
sekundærkompasser, som til enhver tid følger hoved
kompassets bevægelser, og som er fuldstændig uaf
hængige af udenfra kommende magnetisk paavirkning.
Det primære kompas har den samme form og det
samme tilbehør som de almindelige kompasser, der
benyttes ombord paa de tyske krigsfartøier. Kompas
rosen er forsynet med magneter ved periferien. Med
rosen er derhos forbundet en plade af glimmer med
stanniolbelæg. I denne plade findes et hornforraet
udsnit, hvorigjennem straalerne fra en ovenfor anbragt
kraftig glødelampe kan falde paa en under den be
vægelige rose fast monteret bolometrisk*) anordning.
Efter rosens stilling i ethvert øieblik vil forskjel
lige dele af den bolometriske anordning, der er udført
radielt gitterformig, blive belyst. Herved foraarsages
modstandsforandringer, som fremkalder forandringer i
strømmen i den anordning af faste modstande, der
staar i forbindelse med gitteret. Ved de saaledes paa
virkede strømme i fjernledningen indstilles sekundær
kompassets rose saaledes, at den angiver nøiagtig den
samme kurs som primærkompasset. Sekundærkom
passets elektromagnet saavelsom glødelampen og den
*) Bolometer kaldes et instrument til at raaale straalevarmen.
Det beror paa, at en metaltraads ledningsevne formindskes, naar
temperaturen forøges, og kan anordnes som et differential-galvano
meter, hVor der i den ene ledning er indskudt en ledning af
spiraltraad. Opvarmes denne vil magnetnaalen gjøre et udslag,
ved at modstanden i den ene gren forandres.
tioner i dette har ingen indflydelse paa överföringens
nøiagtighed. Primærkompassets udseende er vist i hos
staaende fig. i.

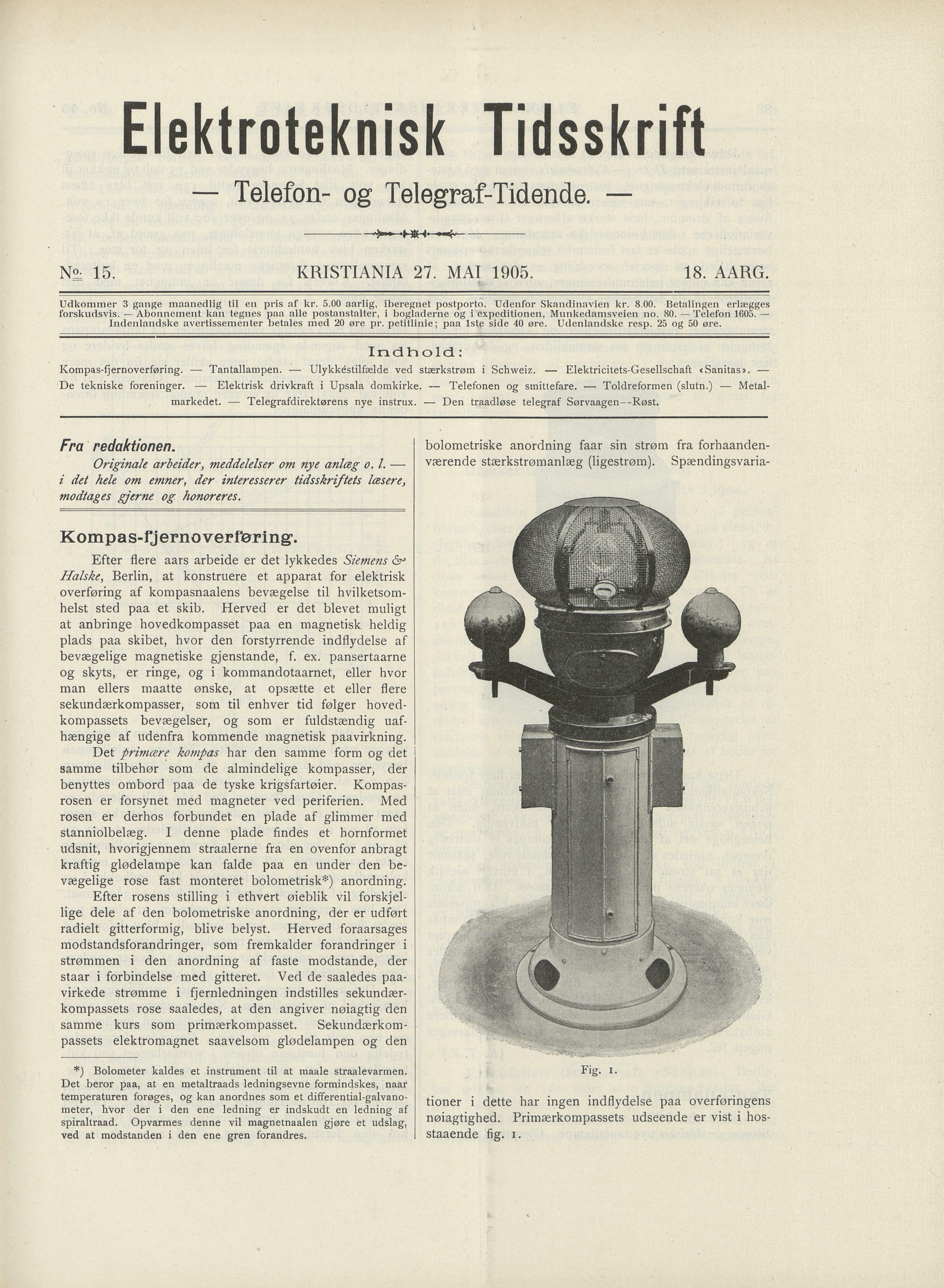

Fig. i.
I | ~7—7^.
1
v 3
tfilvm*>:’f? ;il • |’||g9|^Kw*
Av ’ ’ ’
