I
ELEKTROTEKNISK TIDSSKRIFT.
No. 23
I det forreste (II), der ligger 1.2 m. under maskin
salens gulv, er underbragt regulermodstande for 4000
volt, og under dette rum igjen ligger en kanal for
forbindelsesledninger. I det bagre rum (IV), der ligger
2.7 m. dybere, er transformatorerne anbragte.
Dette arrangement, der allerede tidligere er be
nyttet af firma Brown Boveri & Co., har den fordel,
at det forenkler apparattavlearrangementet. Turbine,
generator og transformator danner tilsarnmen en kraft
enhedsgruppe.
I etagen over findes ligeledes to rum i det forreste
(III), der er aabent mod maskinsalen, er selve apparat
tavlen med maaleinstrumenter og rathjul anbragt,
medens i det bagre rum (V) er underbragt de automa
tiske høispændte oliebrydere og 3 maaletransformatorer
for maaling af strømmen i fjernledningen.
De nødvendige brydere til parallelkobling af disse
tre grupper paa samleskinnerne befinder sig paa trans
formatorernes 40 000 volts side, medens alle maale
transformatorer for strøm og spænding er tilknyttet
4000 volts siden og kun denne. Da tranformatorernes
omsætningsforhold er 1/10, kan man direkte paa alle
strøm- og spændingsinstrumenter samtidig aflæse strøm
og spænding og ved parallelkobling fasen paa 4000
og 40 000 volts siden. Derved har man opnaaet en
yderligere fordel, da maaletransformatorer for 4000 volt
er betydelig billigere end for 40000 volt.
I 3die etage er rummet (VI) for de høispændte
samleskinner og den til disse tilknyttede maaletransfor
mator for samleskinnernes spænding.
I 4de etage befinder sig alle lynaflederapparater,
og herfrå føres fjernledningen ud.
For hver generator er opstillet ved bagre væg i
rum II et særskilt 4000 volt apparatfelt, der inde
holder 3 enpolede sikringer, 1 spændings- og 2 strøm
maaletransformatorer. Fra feltets bagside udgaar 3
Transformatorerne er trefasetransformatorer med
oliebad og vandafkjøling. Deres ydelse er 850 K. V. A.,
og virkningsgrad ved fuld belastning og cos 99 = 1 er
97.8 pct. Spændingsvariationen ved cos 99 = 1 er
høispændings-gjennemføringer ind til transformatorerne.
Ledningen ligger før gjennemføringen i et tykt glasrør,
der igjen ligger inde i et indmuret lerrør.
0.76 pct. og ved 00399 = 0.7 2.6 pct. Transforma
torerne blev prøvet med en spænding af 67 000 volt.
De til transformatorernes 40 000 volts side til
knyttede oljebrydere kan betjenes elektrisk eller meka
nisk ved haand eller automatisk ved et topolet maxi
mal tidsrelæ, som er tilknyttet transformatorens 4000
volts side.
For opnaaelse af tilstrækkelig sikkerhed i samle
skinnerummet for 40 000 volt har man lagt de 3 skinner
i 3 paralelle kanaler af murværk, saaat hver skinne
er adskilt ved en 120 mm. stærk væg fra naboskinnen.
Alle isolatorer for 40 000 volt i apparatrummene
er af hel ny model. De bestaar i virkeligheden af 3
enkelte stykker — to kjerne- og endestykker og et
ydrestykke med de sædvanlige. ribber, alle enkelte
stykker helt glasserede. Disse stykker er ved hjælp
af glasurmasse saa igjen sammenkittede. Man faar
herved ialt 4 glasurlag i gjennemslagsretningen (se fig.).
For at opnaa den fornødne isolation saavel mod
jord som mellem de forskjellige ledninger var det af
den største betydning, foruden at faa et saa enkelt
koblingskema som mulig, at holde rummelige afstande
og anordne ledninger saaledes, at udladninger eller
lysbuedannelser mellem de enkelte faser var udelukket.
Et indgaaende studium af apparattavlearrangementet
er derfor gjort. Som høispændings-oliebrydere er anvendt for
hvert ledningssæt tre enkelte oliebrydere, der er ad
skilte med en mellemvæg af mur paa samme maade
som samleskinnerne. De tre sammenhørende enpolede
brydere er for betjeningens skyld koblede sammen,
saaledes at de betjenes ved samme rathjul. Ved en
heldig anordning af mellemkontakter har man opnaaet
en 6 dobbelt brydning pr. ledning med en total
brydelængde af 35 cm.

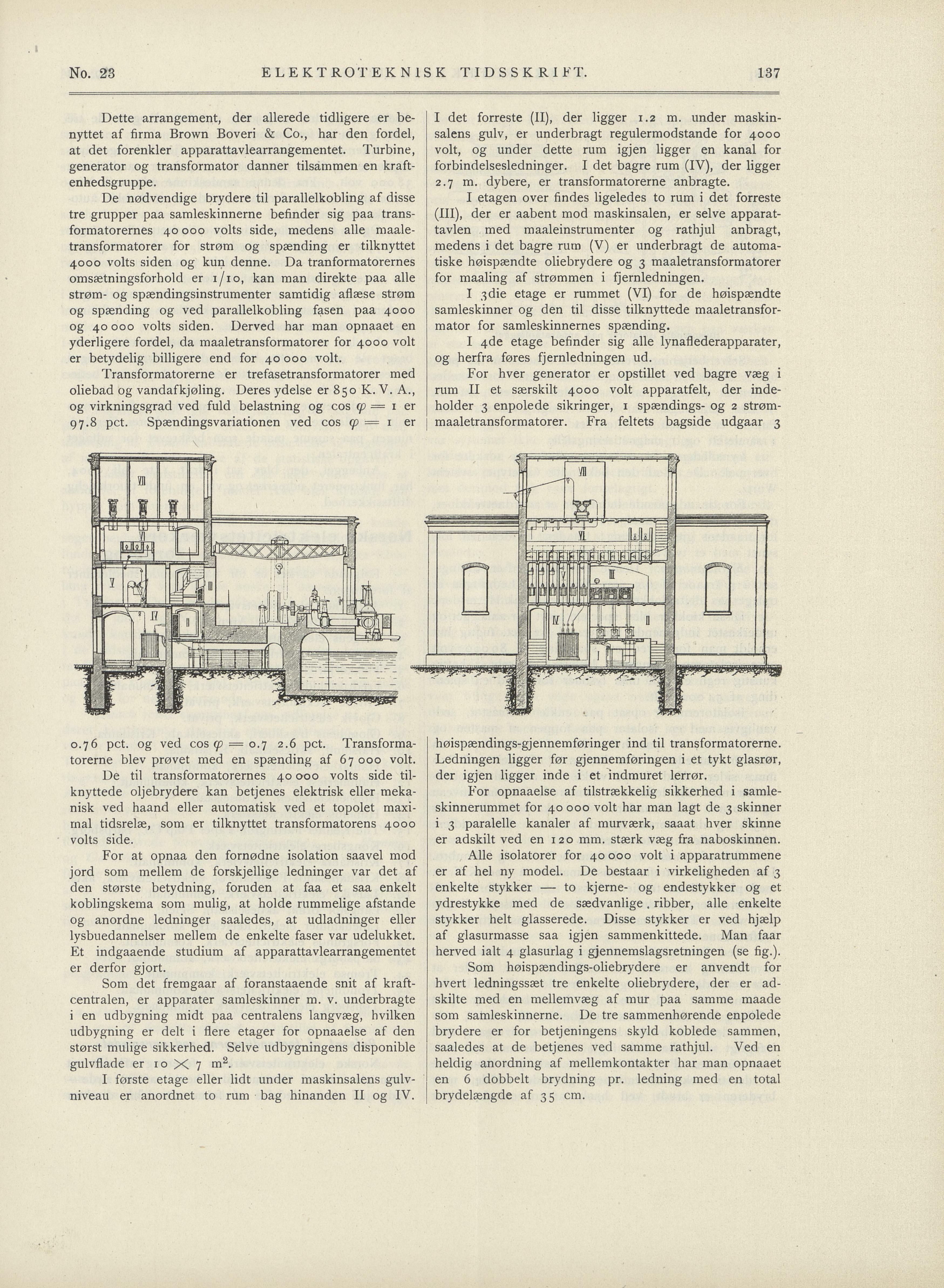

Som det fremgaar af foranstaaende snit af kraft
centralen, er apparater samleskinner m. v. underbragte
i en udbygning midt paa centralens langvæg, hvilken
udbygning er delt i flere etager for opnaaelse af den
størst mulige sikkerhed. Selve udbygningens disponible
gulvflade er 10X7 m2.
I første etage eller lidt under maskinsalens gulv
niveau er anordnet to rum bag hinanden II og IV.
137
