No. 27 ELEKTROTEKNISK TIDSSKRIFT.
der ødelægger selve sikringerne eller nærliggende
ledningsdele.
løsningsmagnet, der ved en hjælpestrømkreds betjenes
fra det automatiske relæ.
Af samme grund kan man ikke føre den høi
spændte strøm direkte ind i det automatiske relæ, men
udtager strømmen til dette fra strøm- eller spændings
transformatorer. Disse transformatorer kan samtidig
anvendes for raaaleinstrumenterne.
For de lavspændte anlæg har man allerede i
længere tid havt paalidelige automatiske brydere, der
mere og mere har indtaget sikringernes plads, hvor
der er tale om store maskiner og anlæg.
I de automatiske oliestrømbrydere har man da et
udmærket apparat til at sikre ogsaa de høispændte
maskiner og anlæg mod overbelastninger og andre
uregelmæssigheder.
Ved konstruktionen af de automatiske relæer er
endvidere at tage i betragtning, at der i de elektriske
anlæg kan forekomme overbelastninger, der er saa
Brown, Boveri & Cie, der i længere tid har ar
beidet paa fuldkommengjørelsen af disse automatiske
høispændingsbrydere, har udført en række konstrukti
oner, som har fundet en meget stor udbredelse ved
større høispændte anlæg. Disse konstruktioner skal i
det følgende blive nærmere omtalt.
kortvarige, at de ikke forvolder nogen skade paa
maskiner, apparater eller ledninger, og relæet bør
derfor ikke øieblikkelig men først efter nogen tid træde
i virksomhed for mindre overbelastninger. Paa den
anden side kan der forekomme kortslutninger for
hvilke det automatiske relæ maa virke momentant.
Disse egenskaber er forenede i de saakaldte tids
relæer, der af Erown, Boveri & Cie anvendes for alle
de automatiske høispændingsbrydere.
Da man i alle høispændingsanlæg søger at holde
alle apparater, der fører høispændt strøm, borte fra
betjeningstavlen, og samtidig de automatiske relæer
bør være opstillede saaledes, at de stadig kan sees
og er let tilgjængelige, maa man skille selve relæet
fra strømbryderen og kun forsyne denne med en ud-

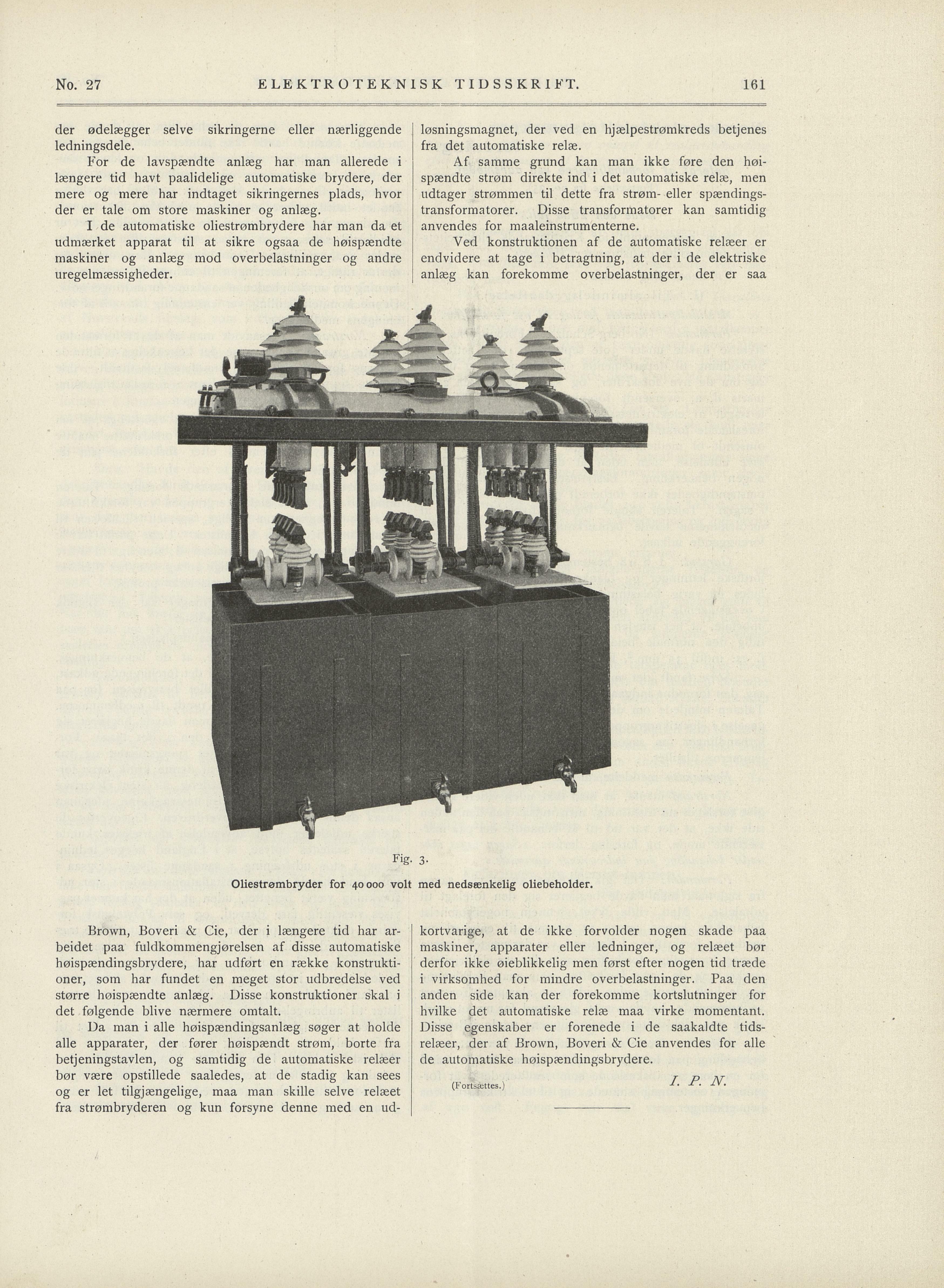

Oliestrømbryder for 40000 volt med nedsænkelig oliebeholder.
