pL*n oc sr//T:C-c

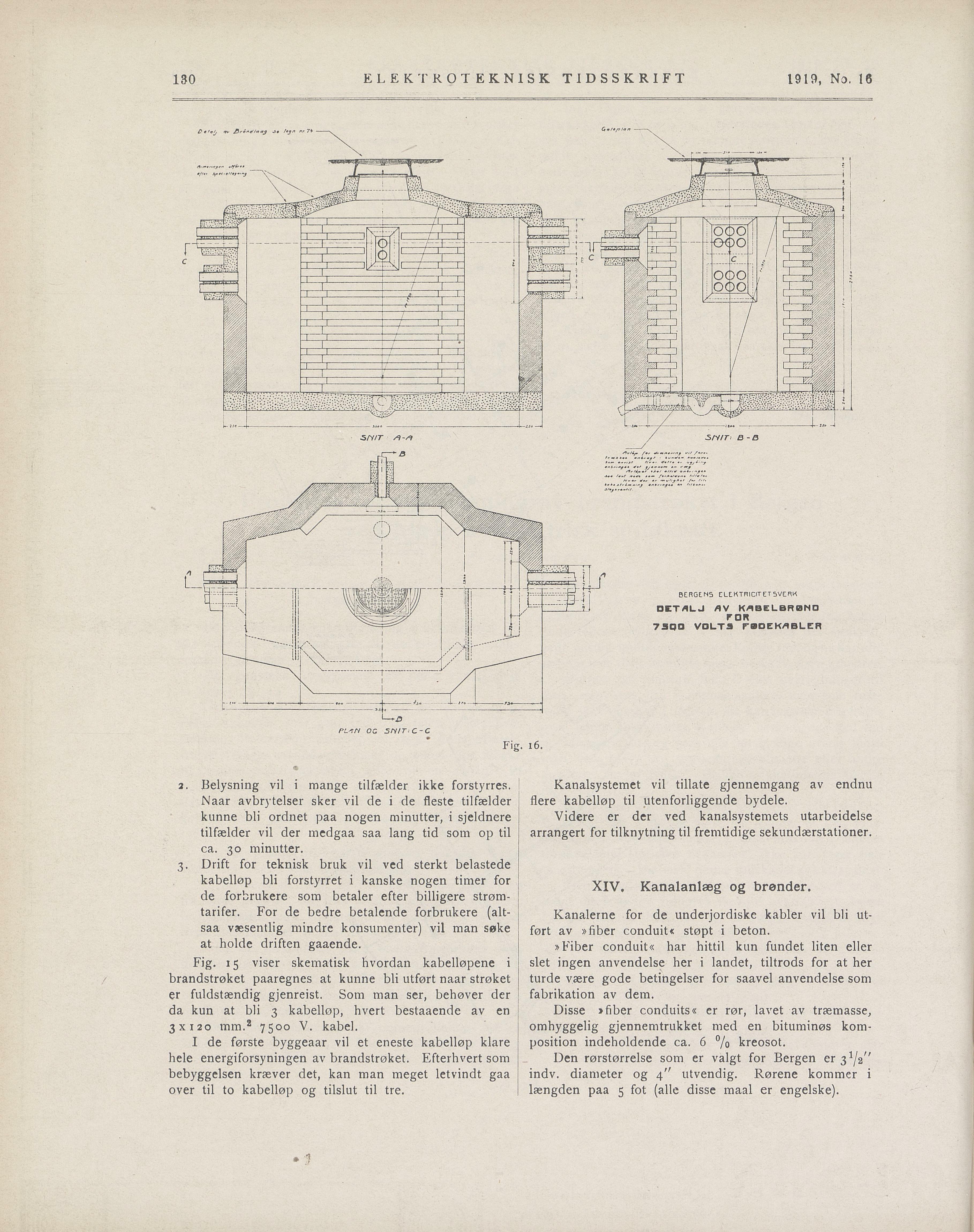

Fig,
2. Belysning vil i mange tilfælder ikke forstyrres.
Naar avbrytelser sker vil de i de fleste tilfælder
kunne bli ordnet paa nogen minutter, i sjeldnere
tilfælder vil der medgaa saa lang tid som op til
ca. 30 minutter.
3. Drift for teknisk bruk vil ved sterkt belastede
kabelløp bli forstyrret i kanske nogen timer for
de forbrukere som betaler efter billigere strøm
tarifer. For de bedre betalende forbrukere (alt
saa væsentlig mindre konsumenter) vil man søke
at holde driften gaaende.
Fig. 15 viser skematisk hvordan kabelløpene i
brandstrøket paaregnes at kunne bli utført naar strøket
er fuldstændig gjenreist. Som man ser, behøver der
da kun at bli 3 kabelløp, hvert bestaaende av en
3x120 mm.2 7500 V. kabel.
I de første byggeaar vil et eneste kabelløp klare
hele energiforsyningen av brandstrøket. Efterhvert som
bebyggelsen kræver det, kan man meget letvindt gaa
over til to kabelløp og tilslut til tre.
16.
Kanalsystemet vil tillate gjennemgang av endnu
flere kabelløp til utenforliggende bydele.
Videre er der ved kanalsystemets utarbeidelse
arrangert for tilknytning til fremtidige sekundærstationer.
XIV. Kanalanlæg og bronder.
Kanalerne for de underjordiske kabler vil bli ut
ført av »fiber conduit* støpt i beton.
»Fiber conduit« har hittil kun fundet liten eller
slet ingen anvendelse her i landet, tiltrods for at her
turde være gode betingelser for saavel anvendelse som
fabrikation av dem.
Disse »fiber conduits« er rør, lavet av træmasse,
omhyggelig gjennemtrukket med en bituminøs kom
position indeholdende ca. 6 % kreosot.
Den rørstørrelse som er valgt for Bergen er 3 1/a"
indv. diameter og 4" utvendig. Rørene kommer i
længden paa 5 fot (alle disse maal er engelske).
W. £ri«</!«eS J. t.J* »’7* C..fr’°"
[iJ ? 0^}|ii
TI : i j |p L ill pp:
p || ~ ••• Z
5/y/r / 3/v/r. a-fl
li i"" llf " "~" H BERGENS elektricitetsverk
TZ‘~’\ ! ] |! y~ / ; J DETALJ AV KflBELBftØND
ii I -*’ ron
! I 7 SOD VOLTS rOOEKABLER
_ i!,. I .. !
„|
C
130 ELEKTROTEKNISK TIDSSKRIFT 1919, No. 16
