ELEKTROTEKNISK TIDSSKRIFT 1920, No. 5
direkte i samleskinnerne, saaledes at stationen derved
deles i grupper, hvorav hver enkelt ikke har mere
end den ovenstaaende effekt. Systemet er skematisk
vist i fig. 38.
generatoren seiv, gir den ikke den samme beskyttelse
mot strøm utefra d. v. s. fra andre parallelforbundne
maskiner, som opnaas ved den sidste metode.
Paa lignende maate kan man naturligvis anbringe
saadanne spoler i serie med et hvilketsomhelst elek
trisk apparat, som anses for at være for svakt til at
Saadanne spoler beregnes da gjerne saaledes, at
det er mulig under normale forhold at overføre kraften
av i det mindste én generator fra gruppe til gruppe,
mens paa den anden side reaktansen i spolen maa
gjøres saa stor, at kortslutningsstrømmen paa en hvil
kensomhelst del av samleskinnerne eller de dermed
forbundne apparater ikke vil bli større end at olje
bryterne kan aapne den, og spændingcn paa de andre
dele av samleskinnerne i mellemtiden kan holdes oppe
paa en saadan værdi, at det maskineri, som er för
bunden direkte med dem, ikke vil falde ut av syn
kronisme.
taalc kortslutninger paa det kraftsystem, hvor det er
anbragt; de paa fig. 26 viste spoler var saaledes an
bragt med godt resultat i serie med alle transforma
torerne i en kraftstation, hvor erfaringen hadde vist,
at disse trængte til beskyttelse. Dette er dog kun
nødhjælp.
En anden anvendelse har disse spoler fundet i
samleskinnerne i store kraftstationer. Som tidligere
vist, stiger strømmen for en kortslutning paa
samleskinnerne direkte med antallet av generatorer
forbundne med dem og kan derfor i store statio
ner let opnaa værdier, som i bedste fald vil bevirke
ubehagelige driftsforstyrrelser ogsaa i andre parallel
forbundne kraftstationer.
Et sted, hvor induklionsspoler finder mere og mere
utbredt anvendelse, er i serie med fødeledningcr. Fra
en kraftstations samleskinner utgaar der som regel
mange fødeledningcr, og naar en kortslutning finder
sted paa en av disse nær ved kraftstationen, vil
strømmen praktisk talt bli likesaa stor som i en samle
skinnekortslutning og er i mange henseender likesaa
farlig. Som middel herimot kan man saa anbringe
induklionsspoler i hver enkelt av fødeledningerne.
Fig. 32 viser et saadant sæt hvor de enkelte spoler
er indbyrdes avstivet. — Man vælger som regel saa
danne spoler med fra 3— 6 pct. reaktans, og strøm
men er altsaa begrænset til mellem 33 —17 gange
den normale strømstyrke, fødeledniugen er beregnet for.
I moderne amerikansk praksis anses det derfor
ikke for korrekt at forbinde generatorer med tilsammen
Vi har nu omtalt alle de mange gode resultater,
der kan opnaas ved installationen av induklionsspoler
paa store systemer. Nogle ubehageligheter fører de
dog ogsaa med sig. Det kan saaledes ikkc undgaas,
at cos cp blir mindre, jo flere saadanne spoler der in-
mere end 40—50 000 kW-effekt til de samme samle
skinner, medmindre man anbringer induklionsspoler

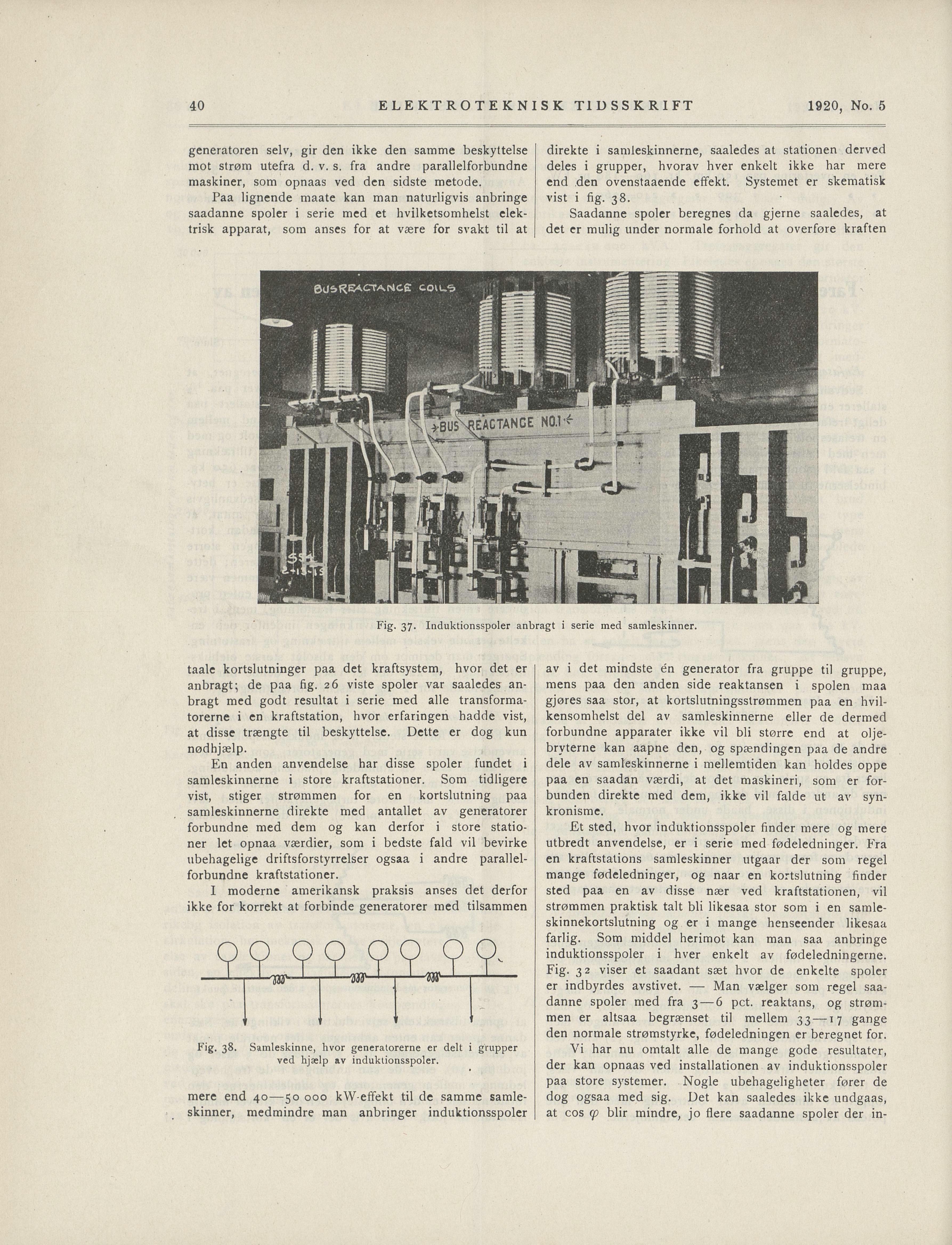

Fig- 37- Induklionsspoler anbragt i serie med samleskinner.
Fig. 38. Samleskinne, hvor generatorerne er delt i grupper
ved hjælp av induklionsspoler.
40
i» ::-: f|’ "Bftte Ife
• y t S– : >> >j [I) Mfaj IÉ| : rø j M -få^L
9999999 9-
—— i—L-TtøT-—I——I—gjy—1——I——I——1
