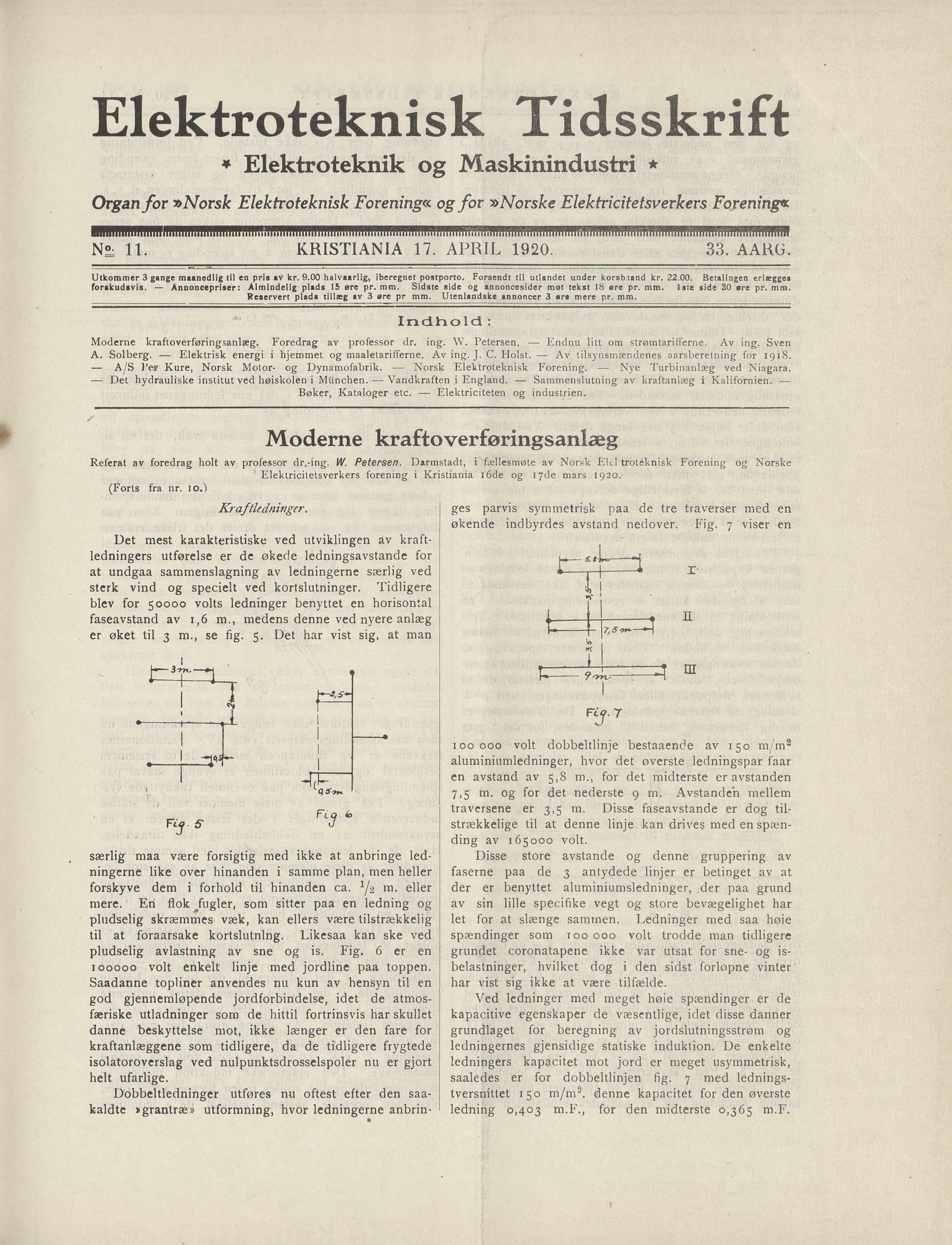

Elektroteknisk Tidsskrift
Elektroteknik og Maskinindustri *
Organfor »Norsk Elektroteknisk Förenings og for »Norske Elektricitetsverkers Förening«
KRISTIANIA 17. APRIL 1920. 33. AARG.
N°: 11.
Utkommer 3 gange mtanedlig til en pris av kr. 9.00 halvaarlig, iberegnet postporto. Forsendt til utlandet under korsb.iand kr. 22.00. Betalingen erlseggea
forakudavis. Annoncepriser: Almindelig plads 15 øre pr. mm. Sidste side og annoncesider mot tekst 18 »re pr. mm. Iste side 30 »re pr. mm.
Reservert plads tillteg av 3 »re pr mm. Utenlandske annoncer 3 »ra mere pr. mm.
Indfiolci :
Moderne krafloverføringsanlæg. Foredrag av professor dr. ing. W, Petersen. Endnu litt om strømtarifferne. Av ing. Sven
A. Solberg. Elektrisk energi i hjemmet og maaletarifferne. Av ing. J. C. Holst. Av lilsynsmændenes aarsberetning for 1918.
A/S Per Kure, Norsk Motor- og Dynamofabrik. — Norsk Elektroteknisk Förening. - Nye Turbinanlæg ved Niagara.
Det hydrauliske institut ved høiskolen i Miinchen. Vandkraften i England. Sammenslutning av kraftanlæg i Kalifornien.
Bøker, Kataloger etc. Elektriciteten og industrien.
Moderne kraftoverføringsanlæg
Darmstadt i fællesmøte av Norsk Eld troteknisk Förening og Norske
16de og 17de mars 1920.
Referat av foredrag holt av professor dr.-ing. W. Petersen. E
Elektricitetsverkers förening i
(Forts fra nr. 10.1
Kristiania
Kraftlednivger. ges parvis symmetrisk paa de tre traverser med en
økende indbyrdes avstand nedover. Fig. 7 viser en
Det mest karakteristiske ved utviklingen av kraft
ledningers utførelse er de økede ledningsavstande for
at undgaa sammenslagning av ledningerne særlig ved
sterk vind og specielt ved kortslutninger. Tidligere
blev for 50000 volts ledninger benyttet en horisontal
faseavstand av 1,6 ra., medens denne ved nyere anlæg
er øket til 3 m., se fig. 5. Det har vist sig, at man
nj.r
100000 volt dobbeltlinje bestaaende av rso m/m2
aluminiumledninger, hvor det øverste ledningspar faar
en avstand av 5,8 m., for det midterste er avstanden
7,5 m. og for det nederste 9 m. Avstånden mellem
traversene er 3,5 m. Disse faseavstande er dog til
strækkelige til at denne linje kan drives med en spæn
ding av 165000 volt.
særlig maa være forsigtig med ikke at anbringe led
ningerne like over hinanden i samme plan, men heller
forskyve dem i forhold til hinanden ca. Yara. eller
merc. Eri flok /ugler, som sitter paa en ledning og
pludselig skræmmes væk, kan ellers være tilstrækkelig
til at foraarsake kortslutning. Likesaa kan ske ved
pludselig avlastning av sne og is. Fig. 6 er en
100000 volt enkelt linje med jordline paa toppen.
Saadanne topliner anvendes nu kun av hensyn til en
god gjennemløpende jordforbindelse, idet de atmos
færiske utladninger som de hittil fortrinsvis har skullet
danne beskyttelse mot, ikke længer er den fare for
kraftanlæggene som tidligere, da de tidligere frygtede
isolatoroverslag ved nulpunktsdrosselspoler nu er gjort
helt ufarlige.
Disse store avstande og denne gruppering av
faserne paa de 3 antydede linjer er betinget av at
der er benyttet aluminiumsledninger, der paa grund
av sin lille specifike vegt og store bevægelighet har
let for at slænge samrnen. Ledninger med saa høie
spændinger som 100 000 volt trodde man tidligere
grundet coronatapene ikke var utsat for sne- og is
belastninger, hvilket dog i den sidst forlopne vinter
har vist sig ikke at være tilfælde.
Ved ledninger med meget høie spændinger er de
kapacitive egenskaper de væsentlige, idet disse danner
grundlaget for beregning av jordslutningsstrøm og
ledningernes gjensidige statiske induktion. De enkelte
ledningers kapacitet mot jord er meget usymmetrisk,
saaledes er for dobbeltlinjen fig. 7 med lednings
tversnittet 150 m/m2. denne kapacitet for den øverste
ledning 0,403 m.F., for den midterste 0,365 m.F.
Dobbeltledninger utføres nu oftest efter den saa
kaldte »grantræ» utformning, hvor ledningerne anbrin-
Jrrh=3 r-
t—}-|,„—} 11
W» .
m
I*— J-Tp–-*»! ( !
| i itifr
• 1
.——3qsr 1
i -IF
v
Flo (o
5~ u
