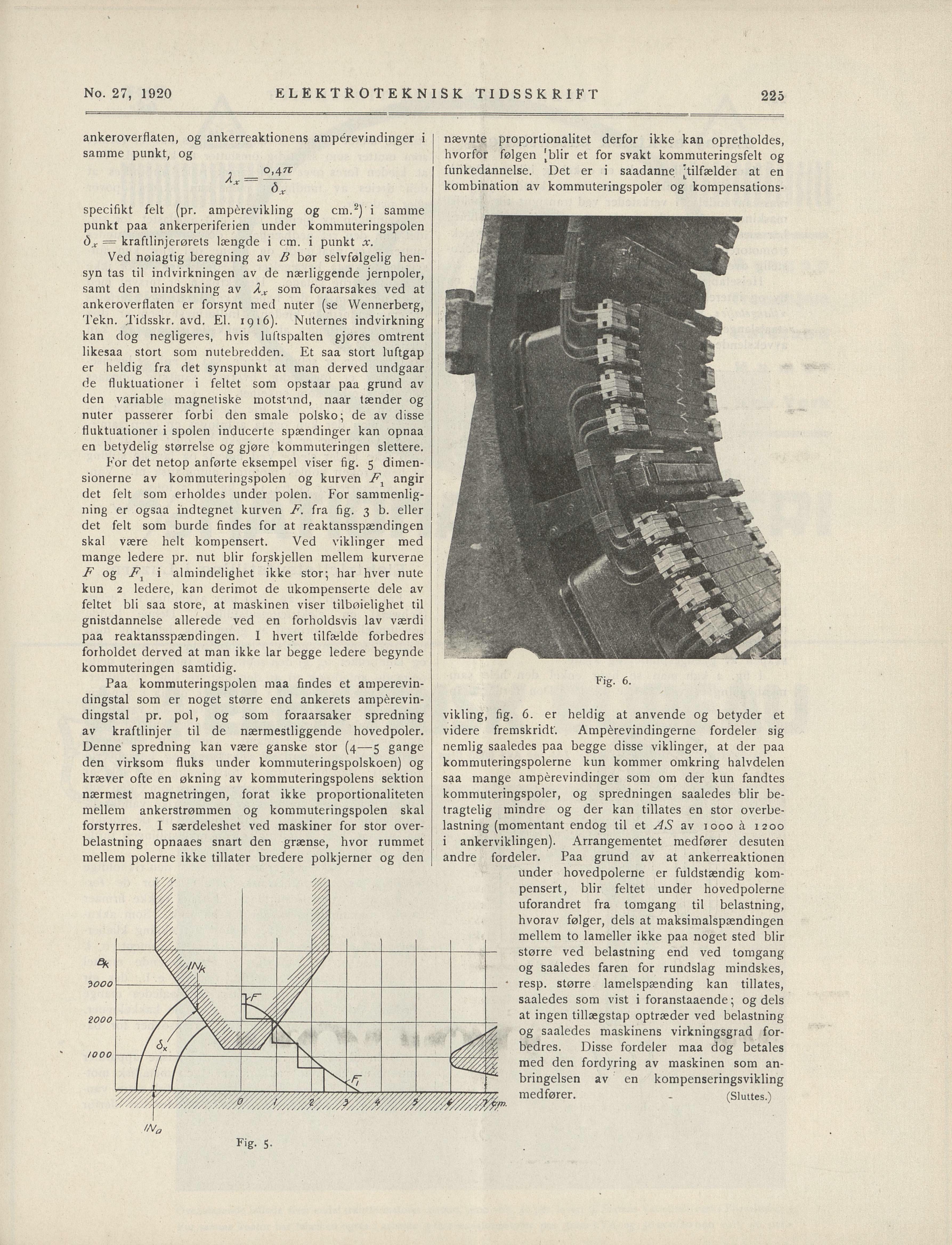

ELEKTROTEKNISK TIDSSKRIFT
No. 27, 1920
ankeroverflalen, og ankerreaktionens ampérevindinger i
samme punkt, og
nævnte proportionalitet derfor ikke kan opretholdes,
hvorfor følgen [blir et for svakt kommuteringsfelt og
funkedannelse. Det er i saadanne [tilfælder at en
kombination av kommuteringspoler og kompensations-
3 0,47T
*
V X
specifikt felt (pr. ampérevikling og cm. 2) i samme
punkt paa ankerperiferien under kornmuteringspolen
<5.r = kraftlinjerørets længde i cm. i punkt x.
Ved nøiagtig beregning av B bør selvfølgelig hen
syn tas til indvirkningen av de nærliggende jernpoler,
samt den mindskning av Åx som foraarsakes ved at
ankeroverflaten er forsynt med nuter (se Wennerberg,
Tekn. Tidsskr. avd. El. 1916). Nuternes indvirkning
kan dog negligeres, hvis luftspalten gjøres omtrent
likesaa stort som nutebredden. Et saa stort luftgap
er heldig fra det synspunkt at man derved undgaar
de fluktuationer i feltet som opstaar paa grund av
den variable magnetiske motstand, naar tænder og
nuter passerer forbi den smale polsko; de av disse
fluktuationer i spolen inducerte spændinger kan opnaa
en betydelig størrelse og gjøre kommuteringen slettere.
For det netop anførte eksempel viser fig. 5 dimen
sionerne av kornmuteringspolen og kurven F1 angir
det felt som erholdes under polen. For sammenlig
ning er ogsaa indtegnet kurven F. fra fig. 3 b. eller
det felt som burde findes for at reaktansspændingen
skal være helt kompensert. Ved viklinger med
mange ledere pr. nut blir forskjellen mellem kurverne
F og i almindelighet ikke stor-, har hver nute
kun 2 ledere, kan derimot de ukompenserte dele av
feltet bli saa store, at maskinen viser tilboielighet til
gnistdannelse allerede ved en forholdsvis lav værdi
paa reaktansspændingen. 1 hvert tilfælde forbedres
forholdet derved at man ikke lar begge ledere begynde
koramuteringen samtidig.
Paa kornmuteringspolen maa findes et amperevin
dingstal som er noget større end ankerets ampérevin
dingstal pr, pol, og som foraarsaker spredning
av kraftlinjer til de nærmestliggende hovedpoler.
Denne spredning kan være ganske stor (4—5 gange
den virksom fluks under kommuteringspolskoen) og
kræver ofte en økning av kommuteringspolens sektion
nærmest magnetringen, forat ikke proportionaliteten
mellem ankerstrømmen og kornmuteringspolen skal
forstyrres. I særdeleshet ved maskiner for stor over
belastning opnaaes snart den grænse, hvor rummet
mellem polerne ikke tillåter bredere polkjerner og den
vikling, fig. 6. er heldig at anvende og betyder et
videre fremskridf. Ampérevindingerne fordeler sig
nemlig saaledes paa begge disse viklinger, at der paa
kommuteringspolerne kun kommer omkring halvdelen
saa mange ampérevindinger som om der kun fandtes
kommuteringspoler, og spredningen saaledes blir be
tragtelig mindre og der kan tillätes en stor overbe
lastning (momentant endog til et AS av 1000 a 1200
i ankerviklingen). Arrangementet medfører desuten
andre fordeler. Paa grund av at ankerreaktionen
under hovedpolerne er fuldstændig kom
pensert, blir feltet under hovedpolerne
uforandret fra tomgang til belastning,
hvorav følger, dels at maksimalspændingen
mellem to lameller ikke paa noget sted blir
større ved belastning end ved tomgang
og saaledes faren for rundslag mindskes,
resp. større lamelspænding kan tillätes,
saaledes som vist i foranstaaende; og dels
at ingen tillægstap optræder ved belastning
og saaledes maskinens virkningsgrad for
bedres. Disse fordeler maa dog betales
med den fordyring av maskinen som an
bringelsen av en kompenseringsvikling
medfører. (Sluttes.)
Fig. 6.
225
f’/’- -f
Mig; « - : ‘
BbB^^pBS ;
’J*i/
r–’ ’ ’ > "
f;*’v’’ ’*; .
\ I J
2000 — — —— - –-
/A/a
F >g- S-
