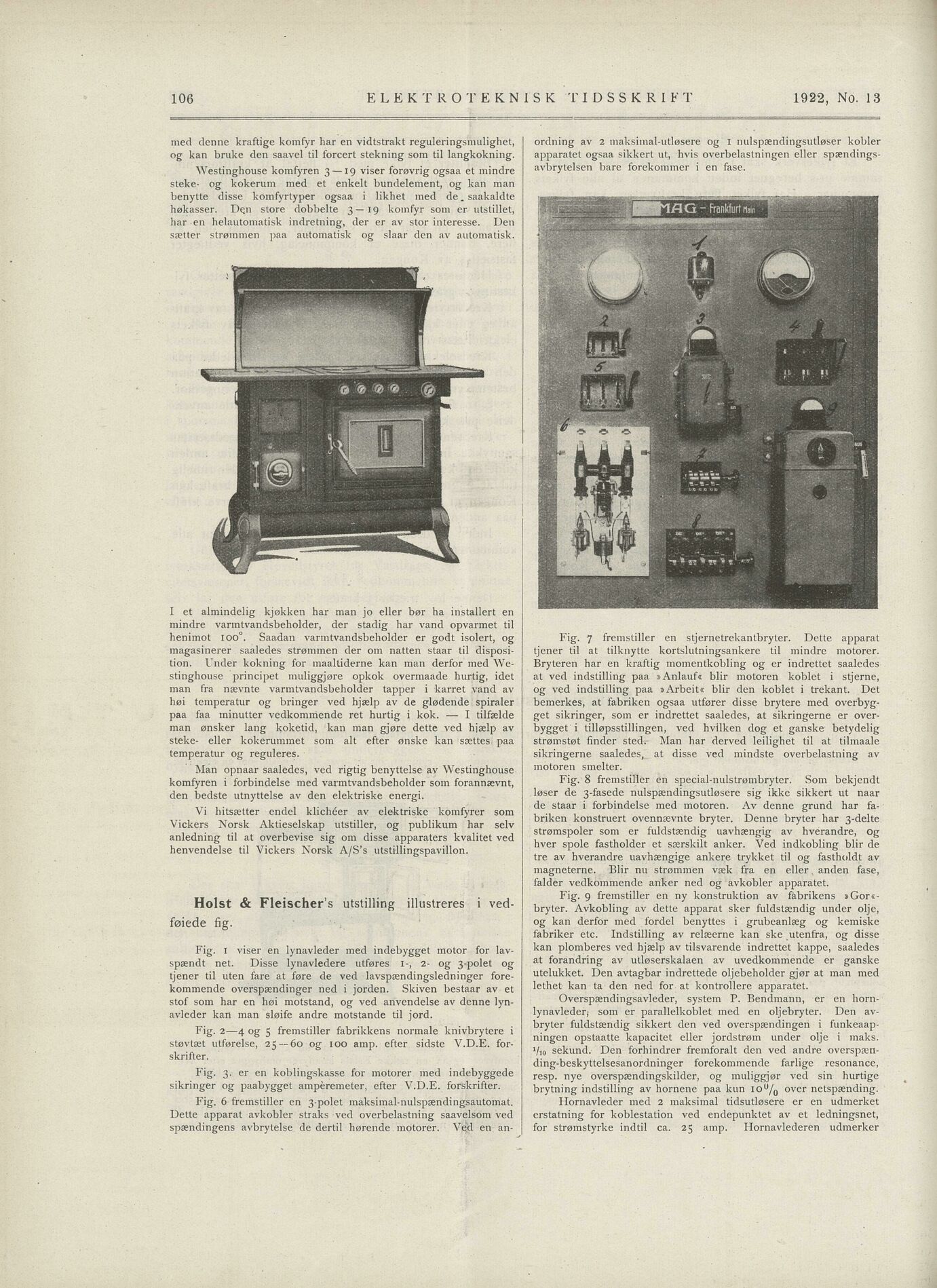

Holst & Fleischer’s utstilling illustreres i ved-
ELEKTROTEKNISK TIDSSKRIFT 1922, No. 13
ordning av 2 maksimal-utløsere og 1 nulspændingsutløser kobler
apparatet ogsaa sikkert ut, hvis överbelastningen eller spændings
avbrytelsen bare forekommer i en fase.
med denne kraftige komfyr har en vidtstrakt reguleringsmulighet,
og kan bruke den saavel til forcert stekning som til langkokning.
Westinghouse komfyren 3 —19 viser forøvrig ogsaa et mindre
steke- og kokerum med et enkelt bundelement, og kan man
benytte disse komfyrtyper ogsaa i likhet med de. saakaldte
høkasser. Dqn store dobbelte 3—19 komfyr som er utstillet,
har en helautomatisk indretning, der er av stor interesse. Den
sætter strømmen paa automatisk og slaar den av automatisk.
I et almindelig kjøkken har man jo eller bør ha installert en
mindre varmtvandsbeholder, der stadig har vand opvarmet til
henimot 100°. Saadan varmtvandsbeholder er godt isolert, og
magasinerer saaledes strømmen der om natten staar til disposi
tion. Under kokning for maaltiderne kan man derfor med We
stinghouse principet muliggjøre opkok overmaade hurtig, idet
man fra nævnte varmtvandsbeholder tapper i karret vand av
høi temperatur og bringer ved hjælp av de glødende spiraler
paa faa minutter vedkommende ret hurtig i kok. — I tilfælde
man ønsker lang koketid, kan man gjøre dette ved hjælp av
steke- eller kokerummet som alt efter ønske kan sættes paa
temperatur og reguleres.
Man opnaar saaledes, ved rigtig benyttelse av Westinghouse
komfyren i forbindelse med varmtvandsbeholder som forannævnt,
den bedste utnyttelse av den elektriske energi.
Vi hitsætter endel klichéer av elektriske komfyrer som
Vickers Norsk Aktieselskap utstiller, og publikum har seiv
anledning til at overbevise sig om disse apparaters kvalitet ved
henvendelse til Vickers Norsk A/S’s utstillingspavillon.
Fig. 1 viser en lynavleder med indebygget motor for lav
spændt net. Disse lynavledere utføres 1-, 2- og 3-polet og
tjener til uten fare at føre de ved lavspændingsledninger fore
kommende overspændinger ned i jorden. Skiven bestaar av et
stof som har en høi motstand, og ved anvendelse av denne lyn
avleder kan man sløife andre motstande til jord.
Fig. 2—4 og 5 frcmstiller fabrikkens normale knivbrytere i
støvtæt utførelse, 25 —60 og 100 amp. efter sidste V.D.E. for
skrifter.
Fig. 3. er en koblingskasse for motorer med indebyggede
sikringer og paabygget amperemeter, efter V.D.E. forskrifter.
Fig. 6 frcmstiller en 3-polet maksimal-nulspændingsautomat.
Dette apparat avkobler straks ved overbelastning saavelsom ved
spændingens avbrytelse de dertil hørende motorer. Ved en an-
føiede fig.
Fig. 7 frcmstiller cn stjernetrekantbryter. Dette apparat
tjener til at tilknytte kortslutningsankere til mindre motorer.
Bryteren har en kraftig momentkobling og er indrettet saaledes
at ved indstilling paa »Anlaufc blir motoren koblet i stjerne,
og ved indstilling paa »Arbeits blir den koblet i trekant. Det
bemerkes, at fabriken ogsaa utfører disse brytere med overbyg
get sikringer, som er indrettet saaledes, at sikringerne er over
bygget i tilløpsstillingen, ved hvilken dog et ganske betydelig
strømstøt finder sted. Man har derved leilighet til at tilmaale
sikringerne saaledes, at disse ved mindste overbelastning av
motoren smelter.
Fig. 8 frcmstiller en special-nulstrømbryter. Som bekjendt
løser de 3-fasede nulspændingsutløsere sig ikke sikkert ut naar
de staar i forbindelse med motoren. Av denne grund har fa
briken konstruert ovennævnte bryter. Denne bryter har 3-delte
strømspoler som er fuldstændig uavhængig av hverandre, og
hver spole fastholder et særskilt anker. Ved indkobling blir de
tre av hverandre uavhængige ankere trykket til og fastholdt av
magneterne. Blir nu strømmen væk fra en eller anden fase,
falder vedkommende anker ned og avkobler apparatet.
Fig. 9 frcmstiller en ny konstruktion av fabrikens s>Gor«-
bryter. Avkobling av dette apparat sker fuldstændig under olje,
og kan derfor med fordel benyttes i grubeanlæg og kemiske
fabriker etc. Indstilling av relæerne kan ske utenfra, og disse
kan plomberes ved hjælp av tilsvarende indrettet kappe, saaledes
at forandring av utløserskalaen av uvedkommende er ganske
utelukket. Den avtagbar indrettede oljebeholder gjør at man med
lethet kan ta den ned for at kontrollere apparatet.
Overspændingsavleder, system P
. Bendmann, er en horn
lynavleder; som er parallelkoblet med en oljebryter. Den av
bryter fuldstændig sikkert den ved overspændingen i funkeaap
ningen opstaatte kapacitet eller jordstrøm under olje i maks.
V10 sekund. Den forhindrer fremforalt den ved andre overspæn
ding-beskyttelsesanordninger forekommende farlige resonance,
resp. nye overspændingskilder, og muliggjør ved sin hurtige
brytning indstilling av hornene paa kun io°/0 over netspænding.
Hornavleder med 2 maksimal tidsutløsere er en udmerket
erstatning for koblestation ved endepunktet av et ledningsnet,
for strømstyrke indtil ca. 25 amp. Hornavledercn udmerker
