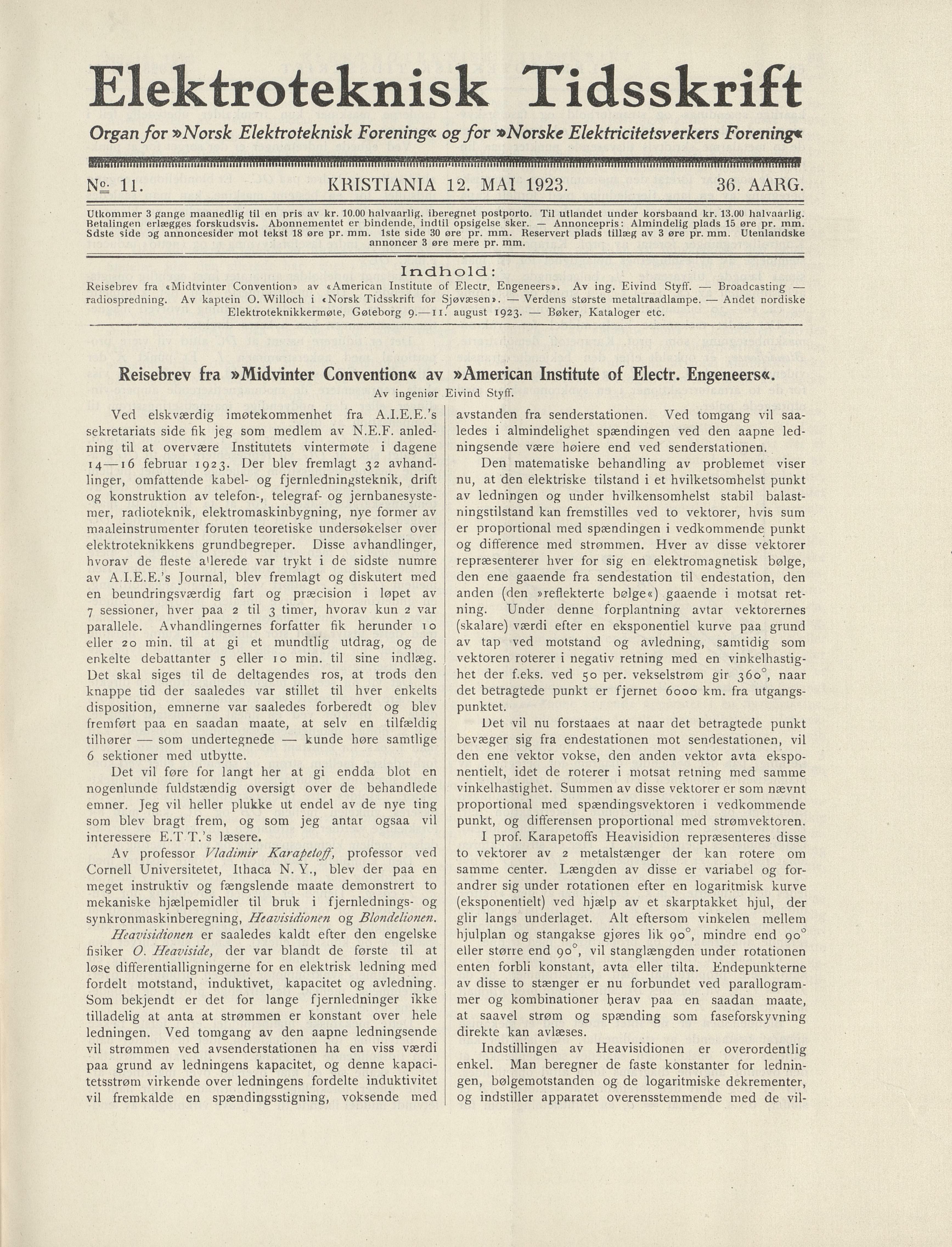

Full resolution (JPEG) - On this page / på denna sida - No. 11. 12. mai 1923 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Elektroteknisk Tidsskrift
Organfot »Norsk Elektroteknisk Förening« ogfor »Norske Elektricitetsverkers Förening*
KRISTIANIA 12. MAI 1923. 36. AARG.
N£: 11.
Utkommer 3 gange maanedlig til en pris av kr. 10.00 halvaarlig, iberegnet postporto. Til utlandet under korsbaand kr. 13.00 halvaarlig.
Betalingen erlægges forskudsvis. Abonnementet er bindende, indtil opsigelse sker. — Annoncepris; Almindelig plads 15 øre pr. mm.
Sdsle side og annoncesider mot tekst 18 øre pr. mm. Iste side 30 øre pr. mm. Reservert plads tillæg av 3 øre pr. mm. Utenlandske
annoncer 3 øre mere pr. mm.
IndEiolci :
Reisebrev fra «Midtvinter Convention» av «American Institute of Electr. Engeneers». Av ing. Eivind Styff. — Broadcasting —
radiospredning. Av kaptein O. Willoch i «Norsk Tidsskrift for Sjøvæsen». —Verdens største metaltraadlampe. — Andet nordiske
Elektroteknikkermøte, Gøteborg 9. —11. august 1923. — Bøker, Kataloger etc.
Reisebrev fra »Midvinter Convention« av »American Institute of Electr. Engeneers«.
Eivind Styff.
Av ingeniør
avstanden fra senderstationen. Ved tomgang vil saa
ledes i almindelighet spændingen ved den aapne led
ningsende være høiere end ved senderstationen.
Ved elskværdig imøtekommenhet fra A.I.E.E/s
sekretariats side fik jeg som medlem av N.E.F. anled
ning til at overvære Institutets vintermøte i dagene
14—16 februar 1923. Der blev fremlagt 32 avhand
linger, omfattende kabel- og fjernledningsteknik, drift
og konstruktion av telefon-, telegraf- og jernbanesyste
mer, radioteknik, elektromaskinbygning, nye former av
maaleinstrumenter foruten teoretiske undersøkelser over
elektroteknikkens grundbegreper. Disse avhandlinger,
hvorav de fleste aflerede var trykt i de sidste numre
av A I.E.E.’s Journal, blev fremlagt og diskutert med
en beundringsværdig fart og præcision i løpet av
7 sessioner, hver paa 2 til 3 timer, hvorav kun 2 var
parallele. Avhandlingernes forfatter fik herunder to
eller 20 min. til at gi et mundtlig utdrag, og de
enkelte debattanter 5 eller 10 min. til sine indlæg.
Det skal siges til de deltagendes ros, at trods den
knappe tid der saaledes var stillet til hver enkelts
disposition, emnerne var saaledes forberedt og blev
fremført paa en saadan maate, at seiv en tilfældig
tilhører — som undertegnede — kunde høre samtlige
6 sektioner med utbytte.
Den matematiske behandling av problemet viser
nu, at den elektriske tilstand i et hvilketsomhelst punkt
av ledningen og under hvilkensomhelst stabil balast
ningstilstand kan fremstilles ved to vektorer, hvis sum
er proportional med spændingen i vedkommende punkt
og difference med strømmen. Hver av disse vektorer
repræsenterer hver for sig en elektromagnetisk bølge,
den ene gaaende fra sendestation til endestation, den
anden (den »reflekterte bølge«) gaaende i motsat ret
ning. Under denne forplantning avtar vektorernes
(skalare) værdi efter en eksponentiel kurve paa grund
av tap ved motstand og avledning, samtidig som
vektoren roterer i negativ retning med en vinkelhastig
het der f.eks. ved 50 per. vekselstrøm gir 360°, naar
det betragtede punkt er fjernet 6000 km. fra utgangs
punktet.
Det vil nu forstaaes at naar det betragtede punkt
bevæger sig fra endestationen mot sendestationen, vil
den ene vektor vokse, den anden vektor avta ekspo
nentielt, idet de roterer i motsat retning med samme
vinkelhastighet. Summen av disse vektorer er som nævnt
proportional med spændingsvektoren i vedkommende
punkt, og differensen proportional med strømvektoren.
Det vil føre for langt her at gi endda blot en
nogenlunde fuldstændig oversigt over de behandlede
emner. Jeg vil heller plukke ut endel av de nye ting
som blev bragt frem, og som jeg antar ogsaa vil
interessere E.T T.’s læsere. I prof. Karapetoffs Heavisidion repræsenteres disse
to vektorer av 2 metalstænger der kan rotere om
samme center. Længden av disse er variabel og for
andrer sig under rotationen efter en logaritmisk kurve
(eksponenlielt) ved hjælp av et skarptakket hjul, der
glir langs underlaget. Alt eftersom vinkelen mellem
hjulplan og stangakse gjøres lik qo°, mindre end 90°
eller større end 90°, vil stanglængden under rotationen
enten forbli konstant, avta eller tilta. Endepunkterne
av disse to stænger er nu forbundet ved parallogram
mer og kombinationer herav paa en saadan maate,
at saavel strøm og spænding som faseforskyvning
direkte kan avlæses.
Av professor Vladimir Karapeioff, professor ved
Cornell Universitetet, Ithaca N. Y., blev der paa en
meget instruktiv og fængslende maate demonstrert to
mekaniske hjælpemidler til bruk i fjernlednings- og
synkronmaskinberegning, Heavisidiotien og Blonddiomn.
Heavisidionen er saaledes kaldt efter den engelske
fisiker O. Heaviside, der var blandt de første til at
løse differentialligningerne for en elektrisk ledning med
fordelt motstand, induktivet, kapacitet og avledning.
Som bekjendt er det for lange fjernledninger ikke
tilladelig at anta at strømmen er konstant over hele
ledningen. Ved tomgang av den aapne ledningsende
vil strømmen ved avsenderstationen ha en viss værdi
paa grund av ledningens kapacitet, og denne kapaci
tetsstrøm virkende over ledningens fordelte induktivitet
vil frerakalde en spændingsstigning, voksende med
Indstillingen av Heavisidionen er overordentlig
enkel. Man beregner de faste konstanter for lednin
gen, bølgemotstanden og de logaritmiske dekrementer,
og indstiller apparatet overensstemmende med de vil-
