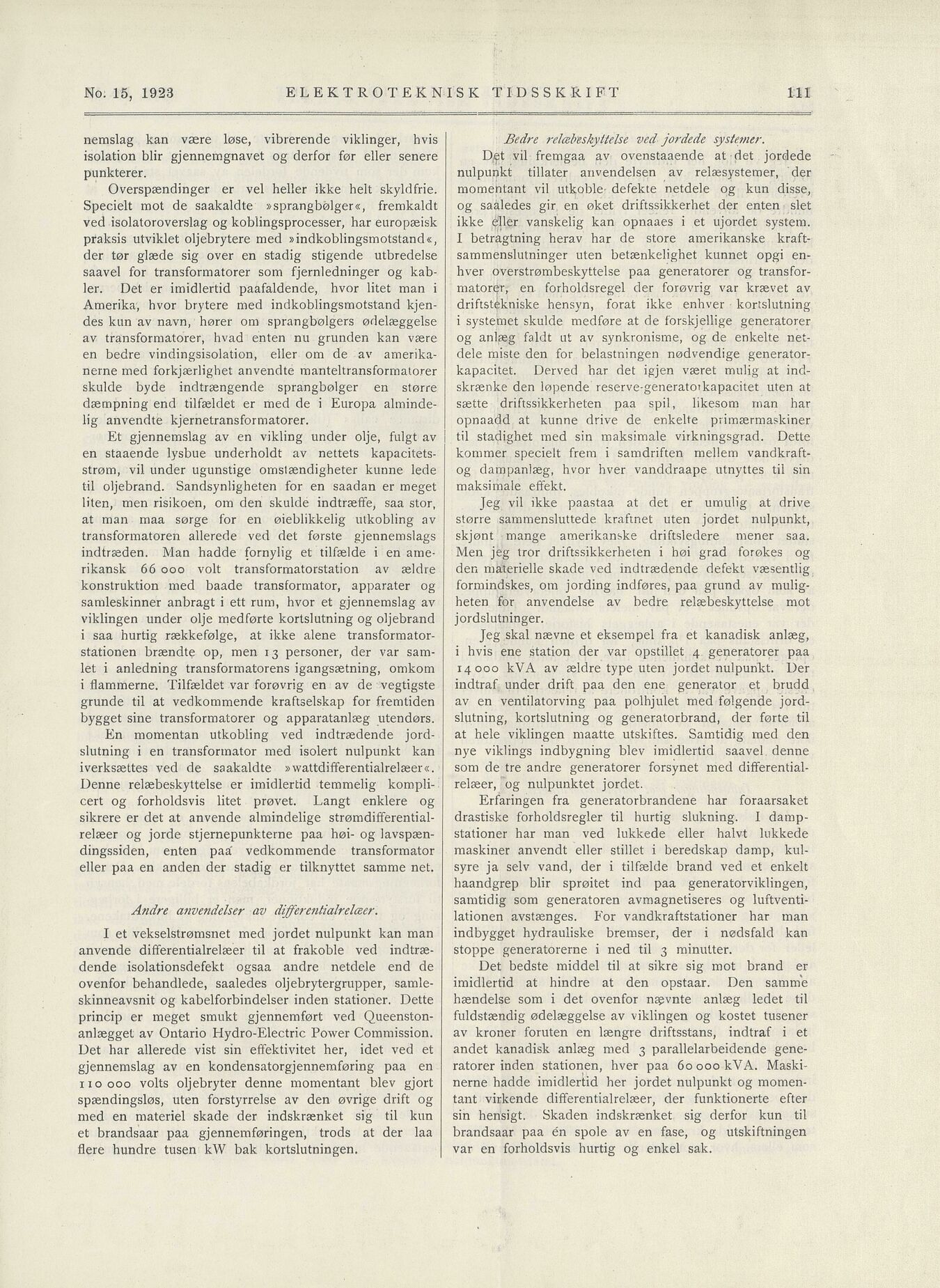

ELEKTROTEKNISK TIDSSKRIFT
No. 15, 1923
Bedre relæbeskyttelse ved jordede systemer.
nemslag kan være løse, vibrerende viklinger, hvis
isolation blir gjennemgnavet og derfor før eller senere
punkterer.
Det vil fremgaa av ovenstaaende at det jordede
nulpunkt tillåter anvendelsen av relæsysteraer, der
momentant vil utkoble- defekte netdele og kun disse,
og saaledes gir en øket driftssikkerhet der enten slet
ikke eller vanskelig kan opnaaes i et ujordet system.
I betragtning herav har de store amerikanske kraft
sammenslutninger uten betænkelighet kunnet opgi en
hver overstrømbeskyttelse paa generatorer og transfor
matorer, en forholdsregel der forøvrig var krævet av
driftstekniske hensyn, forat ikke enhver kortslutning
i systemet skulde medføre at de forskjellige generatorer
og anlæg faldt ut av synkronisme, og de enkelte net
dele miste den for belastningen nødvendige generator
kapacitet. Derved har det igjen været mulig at ind
skrænke den lopende reserve-generato?kapacitet uten at
sætte driftssikkerheten paa spil, likesom man har
opnaadd at kunne drive de enkelte primærmaskiner
til stadighet med sin maksimale virkningsgrad. Dette
kommer specielt frera i samdriften mellem vandkraft
og dampanlæg, hvor hver vanddraape utnyttes til sin
maksimale effekt.
Overspændinger er vel heller ikke helt skyldfrie.
Specielt mot de saakaldte »sprangbølger«, fremkaldt
ved isolatoroverslag og koblingsprocesser, har europæisk
praksis utviklet oljebrytere med »indkoblingsmotstand«,
der tør glæde sig over en stadig stigende utbredelse
saavel for transformatorer som fjernledninger og kab
ler. Det er imidlertid paafaldende, hvor litet man i
Amerika, hvor brytere med indkoblingsmotstand kjen
des kun av navn, hører om sprangbølgers ødelæggelse
av transformatorer, hvad enten nu grunden kan være
en bedre vindingsisolation, eller om de av amerika
nerne med forkjærlighet anvendte raanteltransformatorer
skulde byde indtrængende sprangbølger en større
dæmpning end tilfældet er med de i Europa alminde
lig anvendte kjernetransformatorer.
Et gjennemslag av en vikling under olje, fulgt av
en staaende lysbue underholdt av nettets kapacitets
strøm, vil under ugunstige omstændigheter kunne lede
til oljebrand. Sandsynligheten for en saadan er meget
liten, men risikoen, om den skulde indtræfife, saa stor,
at man maa sørge for en øieblikkelig utkobling av
transformatoren allerede ved det første gjennemslags
indtræden. Man hadde fornylig et tilfælde i en ame
rikansk 66 000 volt transformatorstation av ældre
konstruktion med baade transformator, apparater og
samleskinner anbragt i ett rum, hvor et gjennemslag av
viklingen under olje medførte kortslutning og oljebrand
i saa hurtig rækkefølge, at ikke alene transformator
stationen brændte op, men 13 personer, der var sam
let i anledning transformatorens igangsætning, omkom
i flammerne. Tilfældet var forøvrig en av de vegtigste
grunde til at vedkommende kraftselskap for fremtiden
bygget sine transformatorer og apparatanlæg utendørs.
Jeg vil ikke paastaa at det er umulig at drive
større sammensluttede kraftnet uten jordet nulpunkt,
skjønt mange amerikanske driftsledere mener saa.
Men jeg tror driftssikkerheten i høi grad forøkes og
den materielle skade ved indtrædende defekt væsentlig
formindskes, om jording indføres, paa grund av mulig
heten for anvendelse av bedre relæbeskyttelse mot
jordslutninger.
Jeg skal nævne et eksempel fra et kanadisk anlæg,
i hvis ene station der var opstillet 4 generatorer paa
14000 kVA av ældre type uten jordet nulpunkt. Der
indtraf under drift paa den ene generator et brudd
av en ventilatorving paa polhjulet med følgende jord
slutning, kortslutning og generatorbrand, der førte til
at hele viklingen maatte utskiftes. Samtidig med den
nye viklings indbygning blev imidlertid saavel denne
som de tre andre generatorer forsynet med differential
relæer, og nulpunktet jordet.
Erfaringen fra generatorbrandene har foraarsaket
drastiske forholdsregler til hurtig slukning. I damp
stationer har man ved lukkede eller halvt lukkede
maskiner anvendt eller stillet i beredskap damp, kul
syre ja seiv vand, der i tilfælde brand ved et enkelt
haandgrep blir sprøitet ind paa generatorviklingen,
samtidig som generatoren avmagnetiseres og luftventi
lationen avstænges. For vandkraftstationer har man
indbygget hydrauliske bremser, der i nødsfald kan
stoppe generatorerne i ned til 3 minutter.
En momentan utkobling ved indtrædende jord
slutning i en transformator med isolert nulpunkt kan
iverksættes ved de saakaldte »wattdifferentialrelæer«.
Denne relæbeskyttelse er imidlertid temmelig kompli
cert og forholdsvis litet prøvet. Langt enklere og
sikrere er det at anvende almindelige strømdifferential
relæer og jorde stjernepunkterne paa høi- og lavspæn
dingssiden, enten paa vedkommende transformator
eller paa en anden der stadig er tilknyttet samme net.
Andre anvendelser av differentialrelæer.
I et vekselstrømsnet med jordet nulpunkt kan man
anvende differentialrelæer til at frakoble ved indtræ
dende isolationsdefekt ogsaa andre netdele end de
ovenfor behandlede, saaledes oljebrytergrupper, samle
skinneavsnit og kabelförbindelser inden stationer. Dette
princip er meget smukt gjennemført ved Queenston
anlægget av Ontario Hydro-Electric Power Commission.
Det har allerede vist sin effektivitet her, idet ved et
gjennemslag av en kondensatorgjenneraføring paa en
110 000 volts oljebryter denne momentant blev gjort
spændingsløs, uten forstyrrelse av den øvrige drift og
med en materiel skade der indskrænket sig til kun
et brandsaar paa gjennemføringen, trods at der laa
flere hundre tusen kW bak kortslutningen.
Det bedste middel til at sikre sig mot brand er
imidlertid at hindre at den opstaar. Den samme
hændelse som i det ovenfor napvnte anlæg ledet til
fuldstændig ødelæggelse av viklingen og kostet tusener
av kroner foruten en længre driftsstans, indtraf i et
andet kanadisk anlæg med 3 parallelarbeidende gene
ratorer inden stationen, hver paa 6ooookVA. Maski
nerne hadde imidlertid her jordet nulpunkt og momen
tant virkende differentialrelæer, der funktionerte efter
sin hensigt. Skaden indskrænket sig derfor kun til
brandsaar paa én spole av en fase, og utskiftningen
var en forholdsvis hurtig og enkel sak.
111
