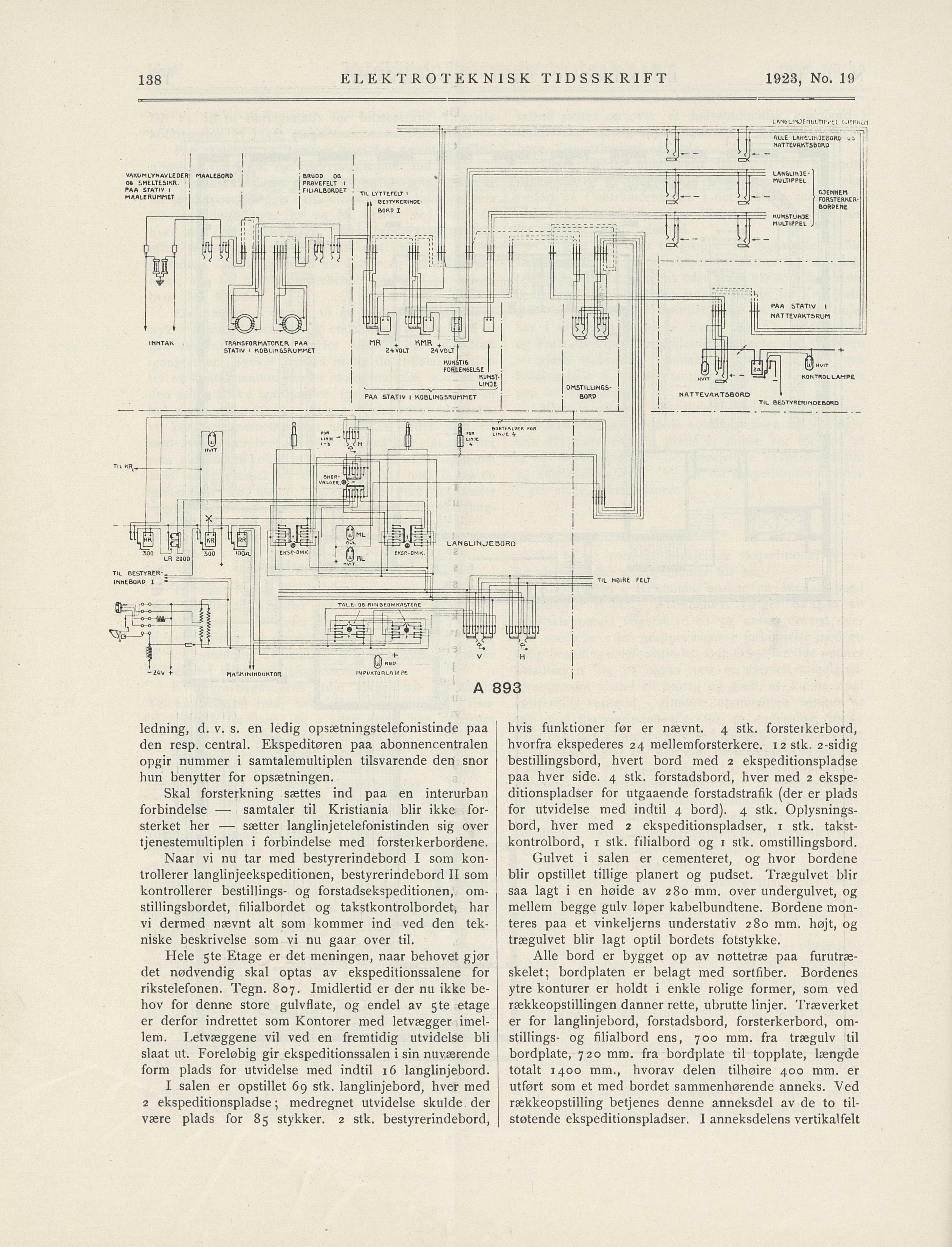

1923, No. 19
ELEKTROTEKNISK TIDSSKRIFT
ledning, d. v. s. en ledig opsætningstelefonistinde paa
den resp. central. Ekspeditøren paa abonnencentralen
opgir nummer i samtalemultiplen tilsvarende den snor
hun benytter for opsætningen.
hvis funktioner før er nævnt. 4 stk. forsterkerbord,
hvorfra ekspederes 24 mellemforsterkere. 12 stk. 2-sidig
bestillingsbord, hvert bord med 2 ekspeditionspladse
paa hver side. 4 stk. forstadsbord, hver med 2 ekspe
ditionspladser for utgaaende forstadstrafik (der er plads
for utvidelse med indtil 4 bord). 4 stk. Oplysnings
bord, hver med 2 ekspeditionspladser, 1 stk. takst
kontrolbord, 1 stk. filialbord og 1 stk. omstillingsbord.
Skal forsterkning sættes ind paa en interurban
forbindelse samtaler til Kristiania blir ikke for
sterket her sætter langlinjetelefonistinden sig over
tjenestemultiplen i forbindelse med forsterkerbordene.
Gulvet i salen er cementeret, og hvor bordene
blir opstillet tillige planert og pudset. Trægulvet blir
saa lagt i en høide av 280 mm. over undergulvet, og
mellem begge gulv løper kabelbundtene. Bordene mon
teres paa et vinkeljerns understativ 280 mm. højt, og
trægulvet blir lagt optil bordets fotstykke.
Naar vi nu tar med bestyrerindebord I som kon
trollerer langlinjeekspeditionen, bestyrerindebord II som
kontrollerer bestillings- og forstadsekspeditionen, om
stillingsbordet, filialbordet og takstkontrolbordet, har
vi dermed nævnt alt som kommer ind ved den tek
niske beskrivelse som vi nu gaar over til.
Alle bord er bygget op av nøttetræ paa furutræ
skelet; bordplaten er belagt med sortfiber. Bordenes
ytre konturer er holdt i enkle rolige former, som ved
rækkeopstillingen danner rette, übrutte linjer. Træverket
er for langlinjebord, forstadsbord, forsterkerbord, om
stillings- og filialbord ens, 700 mrn. fra trægulv til
bordplate, 720 mm. fra bordplate til topplate, længde
totalt 1400 mm., hvorav delen tilhøire 400 mm. er
utført som et med bordet sammenhørende anneks. Ved
rækkeopstilling betjenes denne anneksdel av de to til
støtende ekspeditionspladser. I anneksdelens vertikalfelt
Hele 5te Etage er det meningen, naar behovet gjør
det nødvendig skal optas av ekspeditionssalene for
rikstelefonen. Tegn. 807, Imidlertid er der nu ikke be
hov for denne store gulvflate, og endel av 5te etage
er derfor indrettet som Kontorer med letvægger imel
lem. Letvæggene vil ved en fremtidig utvidelse bli
slaat ut. Foreløbig gir ekspeditionssalen i sin nuværende
form plads for utvidelse med indtil 16 langlinjebord.
I salen er opstillet 69 stk. langlinjebord, hver med
2 ekspeditionspladse; medregnet utvidelse skulde, der
være plads for 85 stykker. 2 stk. bestyrerindebord,
138
L LI NJFMULTIPPEL fcJENWcM
Jj] r] ALLE LAHtLIHOEoORC. ut,
NATTEVRKTSbOFMJ
I I | I ,
VARUM LYN AVLE DERI MAALE60R0 1 j BRUDO OG | « Il = | " 1 -t L’’h5Lj":iE ’
06 EMELTESIRR. | PRØVEFELT I t t I I MULTIPPEL
I I F.LIAL80RDET . m lyttefelt i i J U L UtenNEM
mAALERUMMET I L* ~ F0R5TERRER-
1 1 1 I BOKP I __ B°Rt,ENE
.. J–-, • prp ppr RUNSTL1NJE
h ; { -v.-.- – jii 1 I multippel
|f| —
I j r 1- —| I I,£ = -71 I I il i PAR STATIV I
§0-1 Ikjl t|Q] ifø | i . rjjl I “T ”gn i
IfIMTAK FRAHSFORMATOREK PAA I MR RMR + 4 I • TI
STATIV I KOBLINSSfUmMET i ZAVOLTI i j I I 7^—| r7"’ TT **
hunltig fn nFTØ-
F0RLEN6CLSE ! I ! | N MfT U
RUHST-1 i I ; hvIt =* 1 KONTAOL LAMPE
w y«i| I 0M5TILLINSS- ! |
PAA STATIV I HOBLIHSSRUMMET j BORD I I NATTEVAKTSBORD
1 I J p I til bestyrerimdeboro
r W ji»ff JL fr !~|
— [ fLL
Wl ’ L I
V*u>£*.$) - —
: ru
’ %lTdltSWipÄ Bli U. lU „«
300 LJ 500 IOOAj EK5P-0MK. fffl EKSR-OMK. j
LR ZOOO RL
+ -Y!T -
til bestyrer- ~ * ’ - — |_
INhEBORD I il J~ p— — .~T~ T ’L HØlRE FELT
—| j
j~’ " i :
"Mv + MAShlNIHDUKTOR inpuktorlampe
A 893
