Omsti/lingsbordet
Langlinjebordet

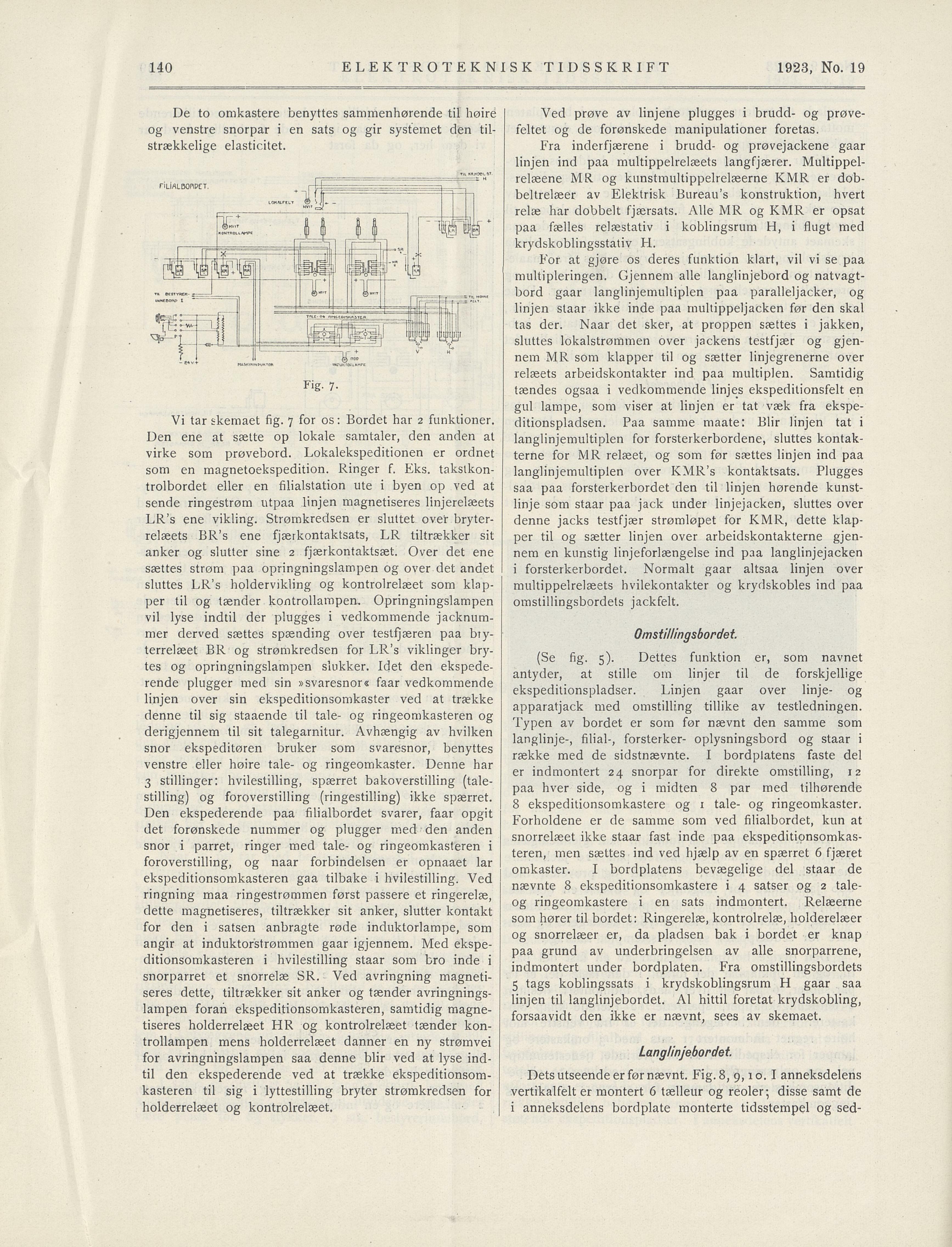

1923, No. 19
ELEKTROTEKNISK TIDSSKRIFT
Ved prøve av linjene plugges i brudd- og prøve
feltet og de forønskede manipulationer företas.
De to omkastere benyttes sammenhørende til høire
og venstre snorpar i en sats og gir systemet den til
strækkelige elasticitet. Fra inderfjærene i brudd- og prøvejackene gaar
linjen ind paa multippelrelæets langfjærer. Multippel
relæene MR og kunstmultippelrelæerne KMR er dob
beltrelæer av Elektrisk Bureau’s konstruktion, hvert
relæ har dobbelt fjærsats. Alle MR og KMR er opsat
paa fælles relæstativ i koblingsrum H, i flugt med
krydskoblingsstativ Fl.
For at gjøre os deres funktion klart, vil vi se paa
multipleringen. Gjennem alle langlinjebord og natvagt
bord gaar langlinjemulliplen paa paralleljacker, og
linjen staar ikke inde paa rnultippeljacken før den skal
tas der. Naar det sker, at proppen sættes i jakken,
sluttes lokalstrømmen over jackens testfjær og gjen
nem MR som klapper til og sætter linjegrenerne over
relæets arbeidskontakter ind paa multiplen. Samtidig
tændes ogsaa i vedkommende linjes ekspeditionsfelt en
gul lampe, som viser at linjen er tat væk fra ekspe
ditionspladsen. Paa samme maate: Blir linjen tat i
langlinjemultiplen for forsterkerbordene, sluttes kontak
terne for MR relæet, og som før sættes linjen ind paa
langlinjemultiplen over KMR’s kontaktsats. Plugges
saa paa forsterkerbordet den til linjen hørende kunst
linje som staar paa jack under linjejacken, sluttes over
denne jacks testfjær strømløpet for KMR, dette klap
per til og sætter linjen over arbeidskontakterne gjen
nem en kunstig linjeforlængelse ind paa langlinjejacken
i forsterkerbordet. Normalt gaar altsaa linjen over
multippelrelæets hvilekontakter og krydskobles ind paa
omstillingsbordets jackfelt.
Vi tar skemaet fig. 7 for os: Bordet har 2 funktioner.
Den ene at sætte op lokale samtaler, den anden at
virke som prøvebord. Lokalekspeditionen er ordnet
som en magnetoekspedition. Ringer f. Eks. takslkon
trolbordet eller en filialstation ute i byen op ved at
sende ringestrøm utpaa linjen magnetiseres linjerelæets
LR’s ene vikling. Strømkredsen er sluttet over bryter
relæets BR’s ene fjærkontaktsats, LR tiltrækker sit
anker og slutter sine 2 fjærkontaktsæt. Over det ene
sættes strøm paa opringningslampen og over det andet
sluttes LR’s holdervikling og kontrolrelæet som klap
per til og tænder kontrollarapen, Opringningslampen
vil lyse indtil der plugges i vedkommende jacknum
mer derved sættes spænding over testljæren paa biy
terrelæet BR og strømkredsen for LR’s viklinger bry
tes og opringningslampen slukker. Idet den ekspede
rende plugger med sin »svaresnor« faar vedkommende
linjen over sin ekspeditionsomkaster ved at trække
denne til sig staaende til tale- og ringeomkasteren og
derigjennem til sit talegarnitur. Avhængig av hvilken
snor ekspeditøren bruker som svaresnor, benyttes
venstre eller høire tale- og ringeomkaster. Denne har
3 stillinger: hvilestilling, spærret bakoverstilling (tale
stilling) og foroverstilling (ringestilling) ikke spærret.
Den ekspederende paa filialbordet svarer, faar opgit
det forønskede nummer og plugger med den anden
snor i parret, ringer med tale- og ringeomkasteren i
foroverstilling, og naar forbindelsen er opnaaet lar
ekspeditionsomkasteren gaa tilbake i hvilestilling. Ved
ringning maa ringestrømmen først passere et ringerelæ,
dette magnetiseres, tiltrækker sit anker, slutter kontakt
for den i satsen anbragte røde induktorlampe, som
angir at induktorstrømmen gaar igjennem. Med ekspe
ditionsomkasteren i hvilestilling staar som bro inde i
snorparret et snorrelæ SR. Ved avringning magneti
seres dette, tiltrækker sit anker og tænder avringnings
lampen foran ekspeditionsomkasteren, samtidig magne
tiseres holderrelæet HR og kontrolrelæet tænder kon
trollampen mens holderrelæet danner en ny strømvei
for avringningslampen saa denne blir ved at lyse ind
til den ekspederende ved at trække ekspeditionsom
kasteren til sig i lyttestilling bryter strømkredsen for
holderrelæet og kontrolrelæet.
(Se fig. 5). Dettes funktion er, som navnet
antyder, at stille om linjer til de forskjellige
ekspeditionspladser. Linjen gaar over linje- og
apparatjack med omstilling tillike av testledningen.
Typen av bordet er som før nævnt den samme som
langlinje-, filial-, forsterker- oplysningsbord og staar i
række med de sidstnævnte. I bordplatens faste del
er indmontert 24 snorpar for direkte omstilling, 12
paa hver side, og i midten 8 par med tilhørende
8 ekspeditionsomkastere og 1 tale- og ringeomkaster.
Forholdene er de samme som ved filialbordet, kun at
snorrelæet ikke staar fast inde paa ekspeditionsomkas
teren, men sættes ind ved hjælp av en spærret 6 fjæret
omkaster. I bordplatens bevægelige del staar de
nævnte 8 ekspeditionsomkastere i 4 satser og 2 tale
og ringeomkastere i en sats indmontert. Relæerne
som hører til bordet; Ringerelæ, kontrolrelæ, holderelæer
og snorrelæer er, da pladsen bak i bordet er knap
paa grund av underbringelsen av alle snorparrene,
indmontert under bordplaten. Fra omstillingsbordets
5 tags koblingssats i krydskoblingsrum H gaar saa
linjen til langlinjebordet. Al hittil foretat krydskobling,
forsaavidt den ikke er nævnt, sees av skemaet.
Dets utseende er før nævnt. Fig. 8,9,10. 1 anneksdelens
vertikalfelt er montert 6 tælleur og reoler; disse samt de
i anneksdelens bordplate monterte tidsstempel og sed-
Fig. 7
140
riLWLBOWr. + |- -rzzzz:—
LOKAirtLT 0 *. _
el. |i jj_ ’ppr
~E. - (fj > !•’
