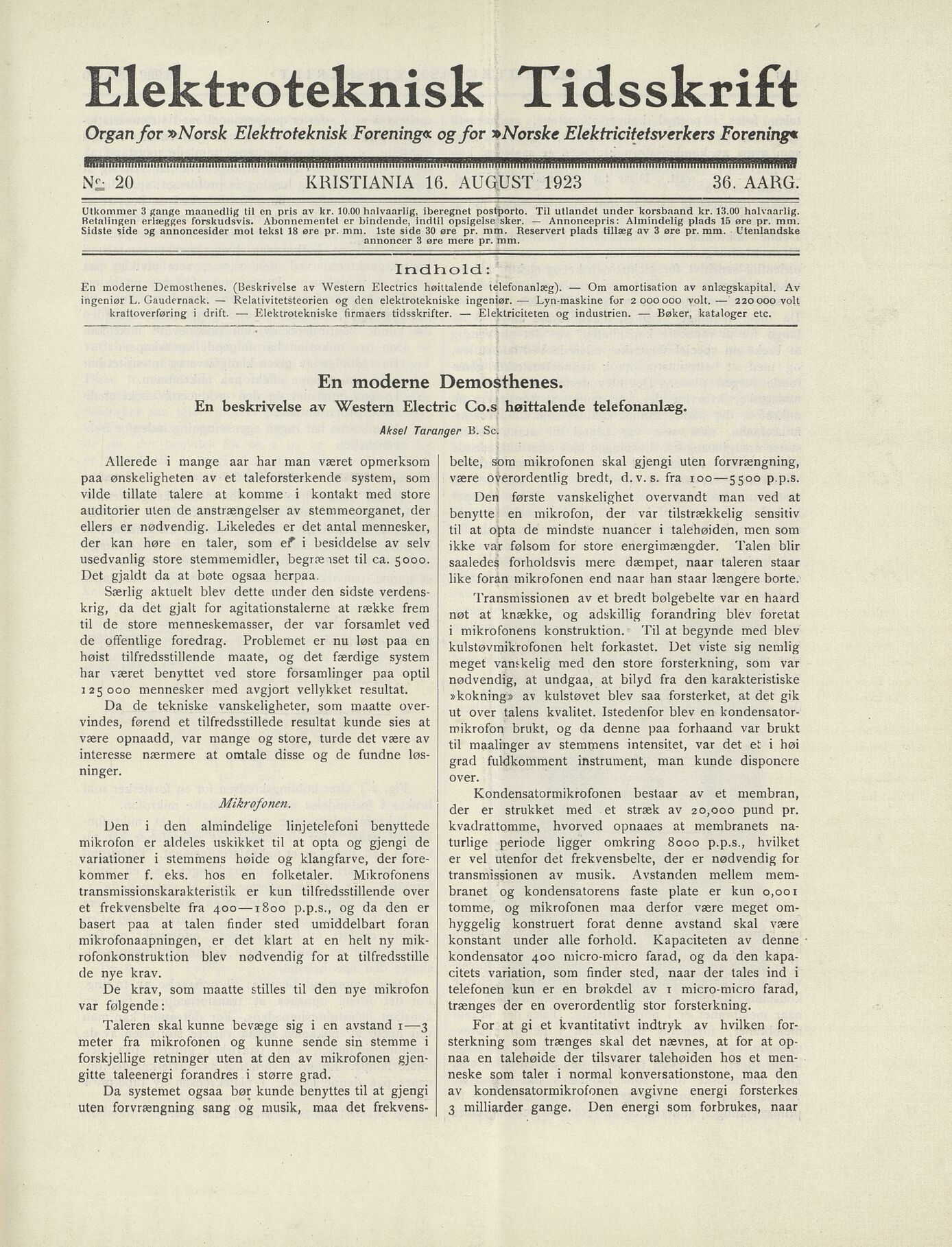

Elektroteknisk Tidsskrift
Organfor »Norsk Elektroteknisk Förening« ogfor *Norske Elektriciteisverkers Förening*
N- 20 KRISTIANIA 16. AUGUST 1923 36. AARG.
Utkommer 3 gange maanedlig til en pris av kr. 10.00 halvaarlig, iberegnet postporto. Til utlandet under korsbaand kr. 13.00 halvaarlig.
Relalingen erlægges forskudsvis. Abonnementet er bindende, indtil opsigelse sker. — Annoncepris: Almindelig plads 15 øre pr. mm.
Sidste side og annoncesider mot tekst 18 øre pr. mm. Iste side 30 øre pr. mm. Reservert plads tillseg av 3 øre pr. mm. Utenlandske
annoncer 3 øre mere pr. mm.
IncUrold:
En moderne Demoslhenes. (Beskrivelse av Western Electrics høittalende telefonanlæg). — Om amortisation av anlægskapital. Av
ingeniør L. Gaudernack. — Relativitetsteorien og den elektrotekniske ingeniør. — Lyn-maskine for 2000000 volt. — 220000 volt
kraftoverføring i drift. — Elektrotekniske firmaers tidsskrifter. — Elektriciteten og industrien. — Bøker, kataloger etc.
Demosthenes
En moderne
Co.s høittalende telefonanlæg.
En beskrivelse av Western Electric
Aksel B. Sc.
Taranger
belte, som mikrofonen skal gjengi uten forvrængning,
være overordentlig bredt, d.v. s. fra 100 —5500 p.p.s.
Allerede i mange aar har man været opmerksora
paa ønskeligheten av et taleforsterkende system, som
vilde tillate talere at komme i kontakt med store
auditorier ulen de anstrængelser av stemmeorganet, der
ellers er nødvendig. Likeledes er det antal mennesker,
der kan høre en taler, som ef i besiddelse av seiv
usedvanlig store stemmemidler, begræ iset til ca. 5000.
Det gjaldt da at bøte ogsaa herpaa.
Den første vanskelighet overvandt man ved at
benytte en mikrofon, der var tilstrækkelig sensitiv
til at opta de mindste nuancer i talehøiden, men som
ikke var følsom for store energimængder. Talen blir
saaledes forholdsvis mere dæmpet, naar taleren staar
like foran mikrofonen end naar han staar længere borte.
Særlig aktuelt blev dette under den sidste verdens
krig, da det gjalt for agitationstalerne at række frern
til de store menneskemasser, der var forsamlet ved
de offentlige foredrag. Problemet er nu løst paa en
høist tilfredsstillende maate, og det færdige system
har været benyttet ved store forsamlinger paa optil
125000 mennesker med avgjort vellykket resultat.
Transmissionen av et bredt bølgebelte var en haard
nøt at knække, og adskillig forandring blev foretat
i mikrofonens konstruktion. Til at begynde med blev
kulstøvmikrofonen helt förkastet. Det viste sig nemlig
meget vanskelig med den store forsterkning, som var
nødvendig, at undgaa, at bilyd fra den karakteristiske
»kokning» av kulstøvet blev saa forsterket, at det gik
ut over talens kvalitet. Istedenfor blev en kondensator
mikrofon brukt, og da denne paa forhaand var brukt
til maalinger av stemmens intensitet, var det et i høi
grad fuldkomment instrument, man kunde disponere
over.
Da de tekniske vanskeligheter, som maatte over
vindes, førend et tilfredsstillede resultat kunde sies at
være opnaadd, var mange og store, turde det være av
interesse nærmere at omtale disse og de fundne løs
ninger.
Kondensatormikrofonen bestaar av et membran,
der er strukket med et stræk av 20,000 pund pr.
kvadrattomme, hvorved opnaaes at membranets na
turlige periode ligger omkring 8000 p.p.s., hvilket
er vel utenfor det frekvensbelte, der er nødvendig for
transmissionen av musik. Avstanden mellem mem
branet og kondensatorens faste plate er kun 0,001
tomme, og mikrofonen maa derfor være meget om
hyggelig konstruert forat denne avstand skal være
konstant under alle forhold. Kapaciteten av denne
kondensator 400 micro-micro farad, og da den kapa
citets variation, som finder sted, naar der tales ind i
telefonen kun er en brøkdel av 1 micro-micro farad,
trænges der en overordentlig stor forsterkning.
Mikrofonen.
Den i den almindelige linjetelefoni benyttede
mikrofon er aldeles uskikket til at opta og gjengi de
variationer i stemmens høide og klangfarve, der före
kommer f. eks. hos en folketaler. Mikrofonens
transmissionskarakteristik er kun tilfredsstillende over
et frekvensbelte fra 400—1800 p.p.s., og da den er
basert paa at talen finder sted umiddelbart foran
mikrofonaapningen, er det klart at en helt ny mik
rofonkonstruktion blev nødvendig for at tilfredsstille
de nye krav.
De krav, som maatte stilles til den nye mikrofon
var følgende:
For at gi et kvantitativt indtryk av hvilken for
sterkning som trænges skal det nævnes, at for at op
naa en talehøide der tilsvarer talehøiden hos et men
neske som taler i normal konversationstone, maa den
av kondensatormikrofonen avgivne energi forsterkes
3 milliarder gange. Den energi som forbrukes, naar
Taleren skal kunne bevæge sig i en avstand i —3
meter fra mikrofonen og kunne sende sin stemme i
forskjellige retninger uten at den av mikrofonen gjen
gitte taleenergi forandres i større grad.
Da systemet ogsaa bør kunde benyttes til at gjengi
uten forvrængning sang og musik, maa det frekvens-
