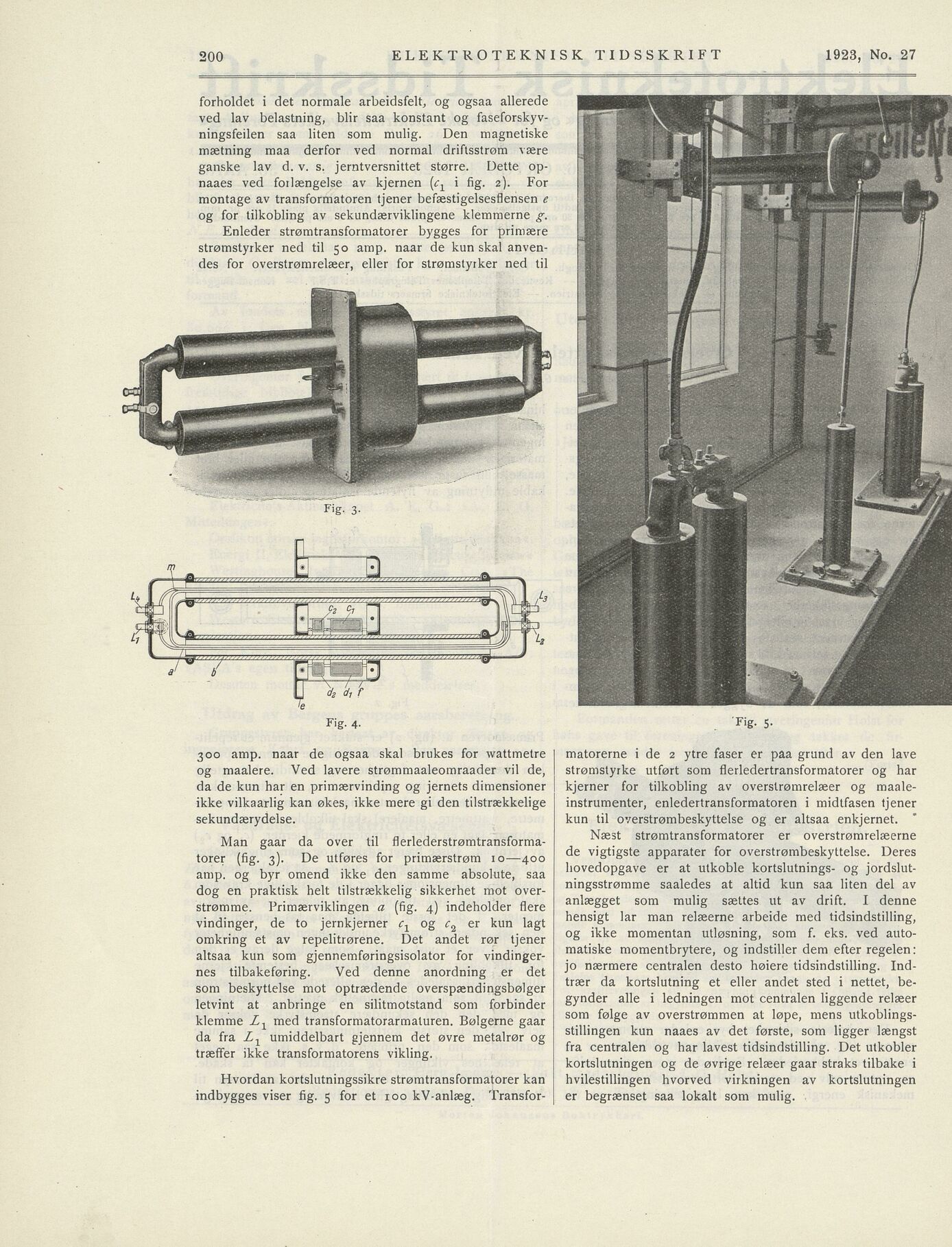

1923, No. 27
ELEKTROTEKNISK TIDSSKRIFT
forholdet i det normale arbeidsfelt, og ogsaa allerede
ved lav belastning, blir saa konstant og faseforskyv
ningsfeilen saa liten som mulig. Den magnetiske
mætning maa derfor ved normal driftsstrøm være
ganske lav d. v. s. jerntversnittet større. Dette op
naaes ved foilængelse av kjernen [c1 i fig. 2). For
montage av transformatoren tjener befæstigelsesflensen e
og for tilkobling av sekundærviklingene klemmerne g.
Enleder strømtransformatorer bygges for primære
strømstyrker ned til 50 amp. naar de kun skal anven
des for overstrømrelæer, eller for strømstyrker ned til
matorerne i de 2 ytre faser er paa grund av den lave
strømstyrke utført som flerledertransformatorer og har
kjerner for tilkobling av overstrømrelæer og maale
instruraenter, enledertransformatoren i midtfasen tjener
kun til overstrømbeskyttelse og er altsaa enkjernet.
300 amp. naar de ogsaa skal brukes for wattmetre
og maalere. Ved lavere strømmaaleomraader vil de,
da de kun har en primærvinding og jernets dimensioner
ikke vilkaarlig kan økes, ikke mere gi den tilstrækkelige
sekundærydelse.
Næst strømtransformatorer er overstrømrelæerne
de vigtigste apparater for overstrømbeskyttelse. Deres
hovedopgave er at ulkoble kortslutnings- og jordslut
ningsstrømme saaledes at altid kun saa liten del av
anlægget som mulig sættes ut av drift. I denne
hensigt lar man relæerne arbeide med tidsindstilling,
og ikke momentan utløsning, som f. eks. ved auto
matiske momentbrytere, og indstiller dem efter regelen:
jo nærmere centralen desto høiere tidsindstilling. Ind
trær da kortslutning et eller andet sted i nettet, be
gynder alle i ledningen mot centralen liggende relæer
som følge av overstrømmen at løpe, mens utkoblings
stillingen kun naaes av det første, som ligger længst
fra centralen og har lavest tidsindstilling. Det utkobler
kortslutningen og de øvrige relæer gaar straks tilbake i
hvilestillingen hvorved virkningen av kortslutningen
er begrænset saa lokalt som mulig.
Man gaar da over til flerlederstrømtransforma
torer (fig. 3). De utføres for primærstrøm 10—400
amp, og byr omend ikke den samme absolute, saa
dog en praktisk helt tilstrækkelig sikkerhet mot over
strømme. Primærviklingen a (fig. 4) indeholder flere
vindinger, de to jernkjerner c1 og c2 er knn lagt
omkring et av repelitrørene. Det andet rør tjener
altsaa kun som gjennemføringsisolator for vindinger
nes tilbakeføring. Ved denne anordning er det
som beskyttelse mot optrædende overspændingsbølger
letvint at anbringe en silitmotstand som forbinder
klemme L x med transformatorarmaluren. Bølgerne gaar
da fra L x umiddelbart gjennem det øvre metalrør og
træffer ikke transformatorens vikling.
Hvordan kortslutningssikre strørntransformaterer kan
indbygges viser fig. 5 for et 100 kV-anlæg. Transfor-
Fig- 5
Fig. 4.
200
F’g- 3-
