Disse sidste er eiendommelige derved, at de er av
rund galvaniseret staaltraad av 3a 4 mm. diameter.
s
ELEKTROTEKNISK TIDSSKRIFT 1923, No. 29

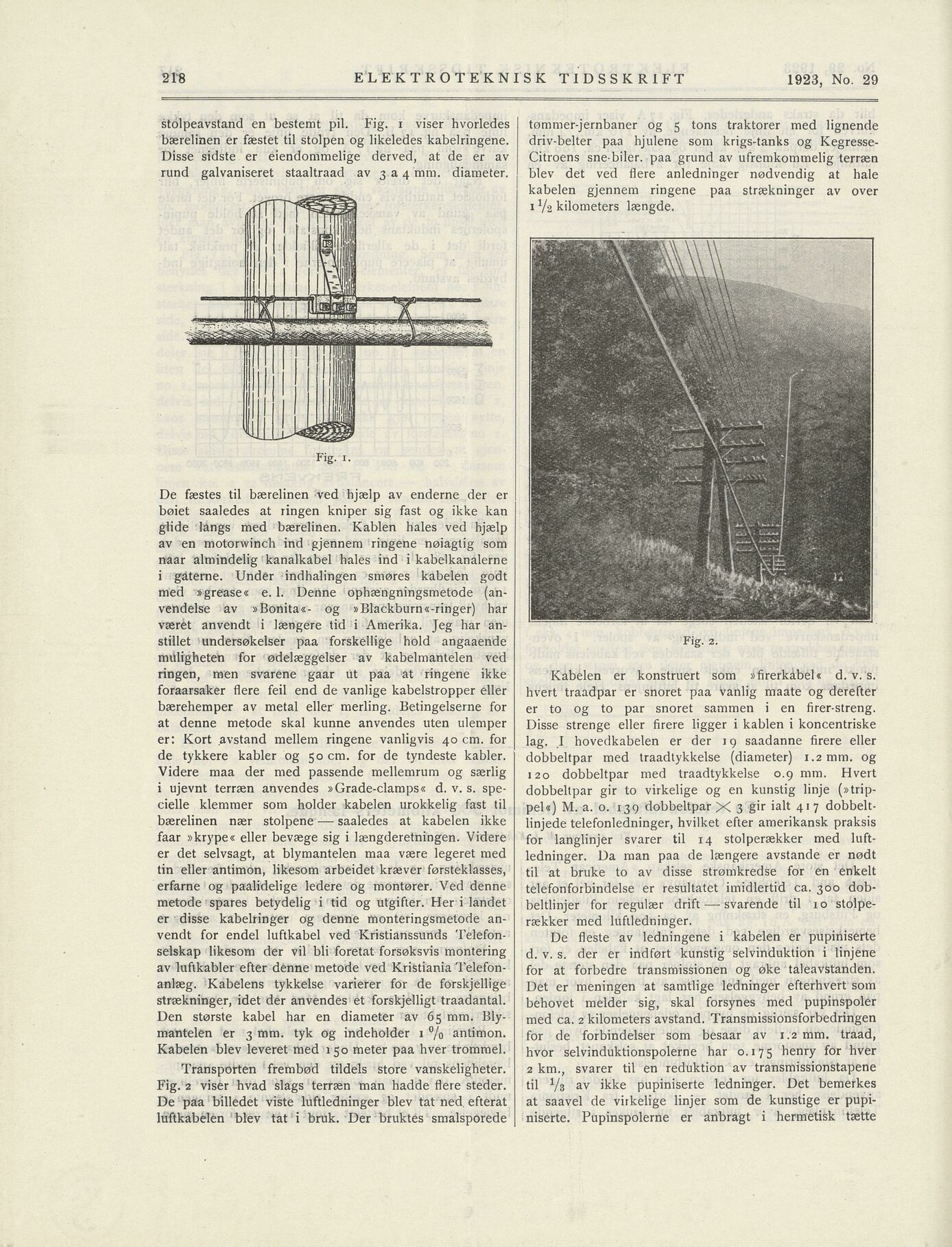

stolpeavstand en bestemt pil. Fig. 1 viser hvorledes
bærelinen er fæstet til stolpen og likeledes kabelringene.
Disse sidste er eiendommelige derved, at de er av
tømmer-jernbaner og 5 tons traktorer med lignende
driv-belter paa hjulene som krigs-tanks og Kegresse-
Citroens sne-biler. paa grund av ufremkommelig terræn
blev det ved flere anledninger nødvendig at hale
kabelen gjennem ringene paa strækninger av over
1V2 kilometers længde.
De fæstes til bærelinen ved hjælp av enderne der er
bøiet saaledes at ringen kniper sig fast og ikke kan
glide langs med bærelinen. Kablen hales ved hjælp
av en motorwinch ind gjennera ringene nøiagtig som
naar almindelig kanalkabel hales ind i kabelkanalerne
i gäterne. Under indhalingen smøres kabelen godt
med »grease» e. 1. Denne ophængningsmetode (an
vendelse av »Bonita«- og »Blackburn»-ringer) har
været anvendt i længere tid i Amerika. Jeg har an
stillet undersøkelser paa forskellige hold angaaende
miiligheten for ødelæggelser av kabelmantelen ved
ringen, men svarene gaar ut paa at ringene ikke
foraarsaker flere feil end de vanlige kabelstropper eller
bærehemper av metal eller merling. Betingelserne for
at denne metode skal kunne anvendes uten ulemper
er: Kort avstand mellem ringene vanligvis 40 cm. for
de tykkere kabler og 50 cm. for de tyndeste kabler.
Videre maa der med passende mellemrum og særlig
i ujevnt terræn anvendes »Grade-clamps« d. v. s. spe
cielle klemmer som holder kabelen urokkelig fast til
bærelinen nær stolpene -— saaledes at kabelen ikke
faar »krype» eller bevæge sig i længderetningen. Videre
er det selvsagt, at blymantelen maa være legeret med
tin eller antimon, likesom arbeidet kræver førsteklasses,
erfarne og paalidelige ledere og montører. Ved denne
metode spares betydelig i tid og utgifter. Her i landet
er disse kabelringer og denne monteringsmetode an
vendt for endel luftkabel ved Kristianssunds Telefon
selskap likesom der vil bli foretat forsøksvis montering
av luftkabler efter denne metode ved Kristiania Telefon
anlæg. Kabelens tykkelse varierer for de forskjellige
strækninger, idet der anvendes et forskjelligt traadantal.
Den største kabel har en diameter av 65 mm. Bly
mantelen er 3 mm. tyk og indeholder x % antimon.
Kabelen blev leveret med 150 meter paa hver trommel.
Kabelen er konstruert som »firerkabel« d. v. s.
hvert traadpar er snoret paa vanlig maate og derefter
er to og to par snoret sammen i en firer-streng.
Disse strenge eller firere ligger i kablen i koncentriske
lag. I hovedkabelen er der x 9 saadanne firere eller
dobbeltpar med traadlykkelse (diameter) 1.2 mm. og
120 dobbeltpar med traadlykkelse 0.9 mm. Hvert
dobbeltpar gir to virkelige og en kunstig linje (»trip
pel») M. a. o. 139 dobbeltpar X 3 gir ialt 41 7 dobbelt
linjede telefonledninger, hvilket efter amerikansk praksis
for langlinjer svarer til 14 stolperækker med luft
ledninger. Da man paa de længere avstande er nødt
til at bruke to av disse strømkredse for en enkelt
telefonförbindelse er resultatet imidlertid ca. 300 dob
beltlinjer for regulær drift — svarende til 10 stolpe
rækker med luftledninger.
De fleste av ledningene i kabelen er pupiniserte
d. v. s. der er indført kunstig selvinduktion i linjene
for at forbedre transmissionen og øke taleavstanden.
Det er meningen at samtlige ledninger efterhvert som
behovet melder sig, skal forsynes med pupinspoler
med ca. 2 kilometers avstand. Transmissionsforbedringen
for de förbindelser som besaar av 1.2 mm. traad,
hvor selvinduktionspolerne har 0.175 henry for hver
2 km., svarer til en reduktion av transmissionstapene
til Va av ikke pupiniserte ledninger. Det bemerkes
at saavel de virkelige linjer som de kunstige er pupi
niserte. Pupinspolerne er anbragt i hermetisk tætte
Transporten frembød tildels store vanskeligheter.
Fig. 2 viser hvad slags terræn man hadde flere steder.
De paa billedet viste luftledninger blev tat ned. efterat
luftkabelen blev tat i bruk. Der bruktes smalsporede
Fig. 1
Fig. 2.
218
